Таким образом, ждущий мультивибратор имеет одно устойчивое и одно неустойчивое состояние. Во время неустойчивого состояния он генерирует один прямоугольный импульс тока (напряжения), длительность которого зависит от емкости конденсатора С1. Чем больше емкость этого конденсатора, тем больше длительность импульса. Так, например, при емкости конденсатора 50 мкФ мультивибратор генерирует импульс тока длительностью около 1,5 с, а с конденсатором емкостью 150 мкФ — раза в три больше. Через дополнительные конденсаторы — положительные импульсы напряжения можно снимать с «Выхода 1», а отрицательные с «Выхода 2».

Только ли импульсом отрицательного напряжения, поданным на базу транзистора V1, можно вывести мультивибратор из ждущего режима? Нет, не только. Это можно сделать и подачей импульса напряжения положительной полярности, но на базу транзистора V2.

Итак, тебе остается экспериментально проверить, как влияет емкость конденсатора С1 на длительность импульсов и возможность управления ждущим мультивибратором импульсами положительного напряжения.

Как практически можно использовать ждущий мультивибратор? По-разному. Например, для преобразования синусоидального напряжения в импульсы напряжения (или тока) прямоугольной формы такой же частоты, или включения на какое-то время другого прибора путем подачи на вход ждущего мультивибратора кратковременного электрического сигнала.

А как еще? Подумай!

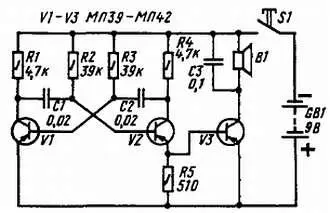

Электронный звонок.Мультивибратор можно применить для квартирного звонка, заменив им обычный электрический. Собрать же его можно по схеме, показанной на рис. 270.

Рис. 270. Электронный звонок

Транзисторы V1 и V2 работают в симметричном мультивибраторе, генерирующем колебания частотой около 1000 Гц, а транзистор V3 — в усилителе мощности этих колебаний. Усиленные колебания преобразуются динамической головкой В1 в звуковые колебания.

Если для звонка использовать абонентский громкоговоритель, включив первичную обмотку его переходного трансформатора в коллекторную цепь транзистора V3, в его футляре разместится вся электроника звонка, смонтированная на плате. Там же разместится и батарея питания.

Электронный звонок установи в коридоре и соедини его двумя проводами с кнопкой S1. Нажми кнопку — громкоговоритель звонит, отпусти кнопку — молчит. Так как питание на прибор подается только во время вызывных сигналов, двух батарей 3336Л, соединенных последовательно, хватит на несколько месяцев работы звонка.

Желательный тон звука устанавливай заменой конденсаторов С1 и С2 конденсаторами других емкостей. Мультивибратор, собранный по такой же схеме, может быть использован для изучения и тренировки в приеме на слух телеграфной азбуки — азбуки Морзе. В этом случае надо только кнопку заменить телеграфным ключом.

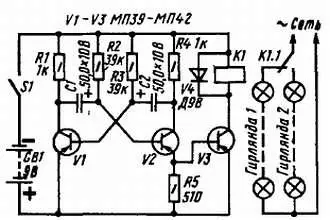

Электронный переключатель.Этот прибор, схема которого показана на рис. 271, можно использовать для коммутации двух елочных гирлянд, питающихся от сети переменного тока. Сам же электронный переключатель можно питать от двух батарей 3336Л, соединенных последовательно, или от выпрямителя, который бы давал на выходе постоянное напряжение 9-12 В.

Рис. 271. Электронный переключатель

Схема переключателя очень схожа со схемой электронного звонка. Но емкости конденсаторов С1 и С2 переключателя во много раз больше емкостей аналогичных конденсаторов звонка. Мультивибратор переключателя, в котором работают транзисторы V1 и V2, генерирует колебания частотой около 0,4 Гц, а нагрузкой его усилителя мощности (транзистор V3) является обмотка электромагнитного реле К1. Реле имеет одну пару контактных пластин, работающих на переключение. Подойдет, например, реле РЭС-10 (паспорт РС4.524.302) или другое электромагнитное реле, надежно срабатывающее от напряжения 6–8 В при токе 20–50 мА.

При включении питания транзисторы V1 и V2 мультивибратора попеременно открываются и закрываются, генерируя сигналы прямоугольной формы. Когда транзистор V2 открыт, отрицательное питающее напряжение через резистор R4 и этот транзистор подается на базу транзистора V3, вводя его в насыщение. При этом сопротивление участка эмиттер-коллектор транзистора V3 уменьшается до нескольких ом и почти все напряжение источника питания прикладывается к обмотке реле К1 — реле срабатывает и своими контактами подключает к сети одну из гирлянд. Когда транзистор V2 закрыт, цепь питания базы транзистора V3 разорвана, и он также закрыт, через обмотку реле ток не течет. В это время реле отпускает якорь и его контакты, переключаясь, подключают к сети вторую елочную гирлянду.
