Если ты захочешь изменить время переключения гирлянд, то заменяй конденсаторы С1 и С2 конденсаторами других емкостей. Данные резисторов R2 и R3 оставь прежними, иначе нарушится режим работы транзисторов по постоянному току.

Усилитель мощности, аналогичный усилителю на транзисторе V3, можно включить и в эмиттерную цепь транзистора V1 мультивибратора. В этом случае электромагнитные реле (в том числе — самодельные) могут иметь не переключающие группы контактов, а нормально разомкнутые или нормально замкнутые. Контакты реле одного из плеч мультивибратора будут периодически замыкать и размыкать цепь питания одной гирлянды, а контакты реле другого плеча мультивибратора — цепь питания второй гирлянды.

Электронный переключатель можно смонтировать на плате из гетинакса или другого изоляционного материала и вместе с батареей питания поместить в коробку из фанеры. Во время работы переключатель потребляет ток не больше 30 мА, так что энергии двух батарей 3336Л вполне хватит на все новогодние праздники.

Аналогичный переключатель можно использовать и для других целей. Например, для иллюминации масок, аттракционов. Представь себе выпиленную из фанеры и разрисованную фигурку героя сказки «Кот в сапогах». Позади прозрачных глаз находятся лампочки от карманного фонаря, коммутируемые электронным переключателем, а на самой фигурке — кнопка. Стоит нажать кнопку, как кот тут же начнет подмигивать тебе.

А разве нельзя использовать переключатель для электрификации некоторых моделей, например модели маяка? В этом случае в коллекторную цепь транзистора усилителя мощности можно вместо электромагнитного реле включить малогабаритную лампочку накаливания, рассчитанную на небольшой ток накала, которая станет имитировать вспышки маяка. Если такой переключатель дополнить тумблером, с помощью которого в коллекторную цепь выходного транзистора можно будет включать поочередно две такие лампочки, то он может стать указателем поворотов твоего велосипеда.

Метроном— это своеобразные часы, позволяющие по звуковым сигналам отсчитывать равные промежутки времени с точностью до долей секунды. Такие приборы используют, например, для выработки чувства такта при обучении музыкальной грамоте, во время первых тренировок по передаче сигналов телеграфной азбукой.

Схему одного из таких приборов ты видишь на рис. 272. Это тоже мультивибратор, но несимметричный. В таком мультивибраторе использованы транзисторы разной структуры: V1 — n-р-n (МП35-МП38), V2 — p-n-p (МП39-МП42). Это позволило уменьшить общее число деталей мультивибратора.

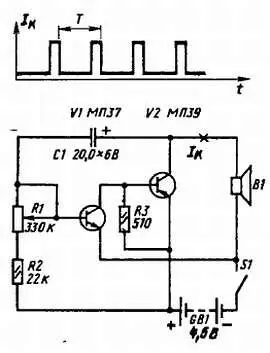

Рис. 272. Электронный метроном

Принцип же его работы остается таким же — генерация возникает за счет положительной обратной связи между выходом и входом двухкаскадного усилителя 3Ч; связь осуществляется электролитическим конденсатором С1. Нагрузкой мультивибратора служит малогабаритная динамическая головка В1 со звуковой катушкой сопротивлением 4-10 Ом, например 0,1ГД-6, 1ГД-8 (или телефонный капсюль), создающая при кратковременных импульсах тока звуки, похожие на щелчки. Частоту следования импульсов можно регулировать переменным резистором R1 примерно от 20 до 300 импульсов в минуту. Резистор R2 ограничивает ток базы первого транзистора, когда движок резистора R1 находится в крайнем нижнем (по схеме) положении, соответствующем наибольшей частоте генерируемых колебаний.

Метроном можно питать от одной батареи 3336Л или трех элементов 332, соединенных последовательно. Ток, потребляемый им от батареи, не превышает 10 мА.

Переменный резистор R1 должен иметь шкалу, отградуированную по механическому метроному. Пользуясь ею, простым поворотом ручки резистора можно установить нужную частоту звуковых сигналов метронома.

Радиолюбители (и не только юные), широко используют мультивибраторы в различных радиотехнических играх и игрушках, аттракционах, сувенирах. Об этом, в частности, красноречиво говорят многие экспонаты сегодняшних школьников, демонстрирующиеся на различных выставках радиолюбительского творчества. Возле них, как правило, всегда людно.

Хочу рассказать о некоторых из таких забавных экспонатов, которые ты можешь Повторить.

«Обиженный щенок»(рис. 273).

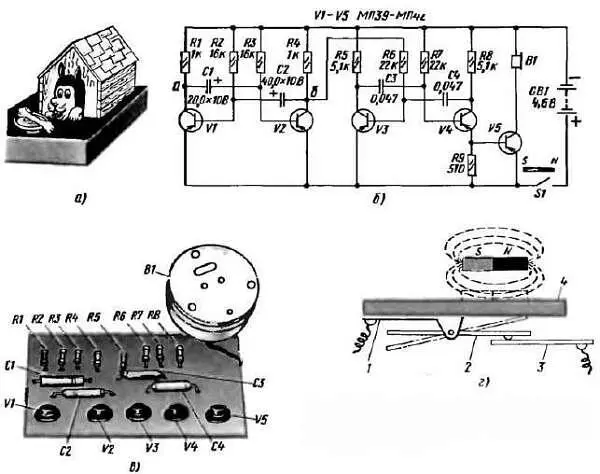

Рис. 273. Внешним вид ( а), принципиальная схема ( б), монтажная плата ( в) и устройство магнитного выключателя (г) аттракциона «Обиженный щенок»
