Трансформатор Т1 генератора «Мяу» — межкаскадный трансформатор транзисторного приемника. Реле К1 типа PC-13 (паспорт РС4.523.017), пружинные контакты которого ослаблены, чтобы реле срабатывало при напряжении источника питания 6–8 В. Коэффициент h 21Э транзисторов может быть 30–60.

Блок питания игрушки образуют две соединенные последовательно батареи GB1 и GB2 (3336Л). Генератор световых импульсов питается от одной батареи GB2.

Нарастание и спад звука генератора «Мяу» определяются сопротивлениями резисторов R5, R6 и емкостью конденсатора С3, а высота и тембр звука — емкостями конденсаторов С4, С6 и сопротивлениями резисторов R7 и R8. Частоту миганий глаз, соответствующую частоте звуковых сигналов игрушки, можно установить подбором резистора R13 и конденсатора С7.

Сопротивление резистора R9 в базовой цепи транзистора V5 должно быть таким, чтобы при разомкнутых контактах 1 и 2 коллекторный ток покоя транзистора V6 был немного меньше тока отпускания реле К1. Вообще же этого резистора может и не быть.

В генераторе световых импульсов можно также применить лампочки накаливания от карманного фонаря (3,5 В х 0,26 А) и питать его, как и генератор «Мяу», от всей батареи 9 В. В этом случае реле К1 может быть с одной группой нормально разомкнутых контактов (например, РЭС-10), которые включали бы одновременно оба генератора. Тогда во втором каскаде усилителя целесообразно использовать транзистор МП42, а в генераторе световых импульсов — транзистор ГТ402 (или любой другой средней или большой мощности структуры р-n-р ).

Электронные качели.Внешний вид этой забавной игрушки-сувенира, предложенной читателям журнала «Радио» московским радиолюбителем Б. Федотовым , и схему, дающую представление о ее действии, ты видишь на рис. 276.

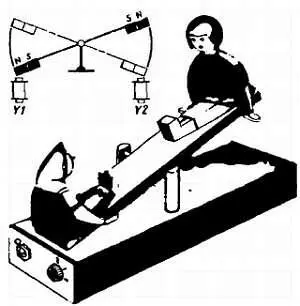

Рис. 276. Электронные качели

Принцип ее работы основан на взаимодействии полей постоянных магнитов и электромагнитов. Постоянные магниты укреплены на подвижной части игрушки — перекладине качелей, а электромагниты Y1 и Y2, питающиеся пульсирующим током, снизу игрушки, против постоянных магнитов. Когда в обмотке электромагнита появляется ток, вокруг ее магнитопровода возникает магнитное поле, которое в зависимости от направления тока в обмотке или притягивает к себе постоянный магнит, а вместе с ним и подвижную часть игрушки, или наоборот, отталкивает. В результате игрушка «оживает» — фигурки человечков, сидящие на перекладине, качаются.

Схема электронной «начинки» игрушки показана на рис. 277, а . Электромагниты Y1 и Y2, приводящие игрушку в действие, питаются импульсами тока, генерируемыми симметричным мультивибратором, собранном на транзисторах V1 и V2. Частоту следования импульсов тока можно изменять с помощью переменное резистора R3, включенного в базовую цепь транзистора V1 последовательно с резистором R4.

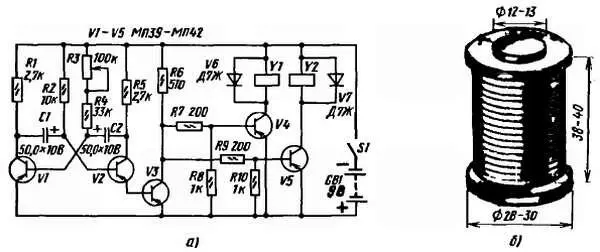

Рис. 277. Принципиальная схема электронных качелей ( а) и устройство электромагнита ( б)

Когда движок этого резистора находится в крайнем верхнем (по схеме) положении, частота следования импульсов наименьшая — около 20 в минуту, а в крайнем нижнем положении — наибольшая, примерно 60 в минуту. Генерируемые импульсы тока усиливаются транзистором V3, база которого непосредственно соединена с эмиттером транзистора V2 мультивибратора, снимаются с нагрузочного резистора R6 и через резисторы R7 и R9 поступают на базы транзисторов V4 и V5, работающие как усилители тока. В моменты времени, когда транзистор V3 открыт и сопротивление его участка эмиттер-коллектор мало, транзисторы V4 и V5 почти закрыты и их коллекторные токи незначительны. В промежутке же между импульсами транзистор V3 закрывается, а транзисторы V4 и V5, наоборот, открываются. В эти моменты времени коллекторные токи транзисторов V4 и V5 резко увеличиваются, вокруг обмоток электромагнитов Y1 и Y2, включенных в эти цепи, возбуждаются магнитные поля, которые вступают во взаимодействие с постоянными магнитами, находящимися на концах перекладины качелей.

В электронном устройстве игрушки можно использовать любые маломощные низкочастотные транзисторы со статическим коэффициентом передачи тока от 10 и больше. Диоды V6 и V7, шунтирующие обмотки электромагнитов (они выполняют ту же функцию, что и диод V4 в электронном переключателе елочных гирлянд), могут быть любыми плоскостными серий Д7 и Д226. Резисторы на мощность рассеяния не менее 0,125 Вт. Электролитические конденсаторы — К50-3, К50-6. Все эти детали можно смонтировать на плате размерами примерно 50х100 мм. Монтажную плату вместе с батареей питания GB1, составленной из двух батарей 3336Л, размещай в фанерной или дощатой подставке.
