Электромагниты самодельные (рис. 277, б ). Для их сердечников используй прутки малоуглеродистой стали диаметром 12–13 и длиной 43–45 мм или сердечники негодных электромагнитных реле типа РКН. Щечки обмоток с внешним диаметром 28–30 мм вырежи из картона, тонкой фанеры или гетинакса. На сердечник между щечками каждого электромагнита намотай 2600–2800 витков провода ПЭВ-1 0,24-0,25. Сопротивление обмотки постоянному току должно быть около 65 Ом.

Постоянные магниты квадратного или прямоугольного сечения длиной по 25–30 мм или пластинчатого вида, например от магнитных защелок, укрепи в канавках на концах пластмассовой или деревянной перекладины, сделанной в виде бруска длиной 130–150, шириной 15–20 и толщиной 10–12 мм. Сверху к концам перекладины приклей легкие (по 10–12 г) одинаковые по массе куклы или фигурки животных. Электромагниты размещай под площадкой основания, выпиленной из листового гетинакса или органического стекла толщиной 2–3 мм так, чтобы их сердечники оказались против одноименных полюсов постоянных магнитов, обращенных к концам перекладины. Изменить полярность электромагнитов можно, поменяв местами включения выводы обмоток.

Перекладина качелей с фигурками на ней должна быть уравновешена и без заметного трения качаться на проволочной стойке, расположенной на расстоянии 30–35 мм от поверхности основания игрушки.

Длительность импульсов в обмотках электромагнитов игрушки, определяемая номиналами конденсаторов и резисторов мультивибратора, выбрана такой, чтобы качели уже при первом же импульсе приходили в движение. Каждый последующий импульс тока заканчивается до перехода перекладины качелей из одного крайнего положения в другое. Обратное движение перекладины начинается от следующего импульса тока мультивибратора.

Готовую игрушку раскрась, позабавься немного, а затем подари младшему брату или сестренке.

На выставках творчества юных радиолюбителей возле электронных игрушек, имитирующих голоса животных, птиц, всегда многолюдно. Особенно много таких экспонатов было на 26-й Всесоюзной радиовыставке, проводившейся в Москве в 1974 году. Наибольший интерес и одобрительную улыбку вызывала игрушка радиокружка Тейковской городской станции юных техников Ивановской области, имитирующая голоса поющих соловьев. Правда, звуки больше напоминали трели канареек, но это нисколько не охлаждало любопытство посетителей выставки. Многие интересовались устройством автомата, спрашивали, где можно найти его описание.

Чтобы удовлетворить любопытство юных радиолюбителей, я рассказал об устройстве и работе этого интересного автомата в журнале «Радио» и в предыдущем издании книги, которую ты сейчас листаешь. После этого в редакцию журнала пришло несколько десятков писем, авторы которых делились опытом конструирования электронных соловьев.

С технической точки зрения наибольший интерес, на мой взгляд, представляет «соловей», усовершенствованный радиолюбителем А. Ануфриевым из подмосковного города Чехов.

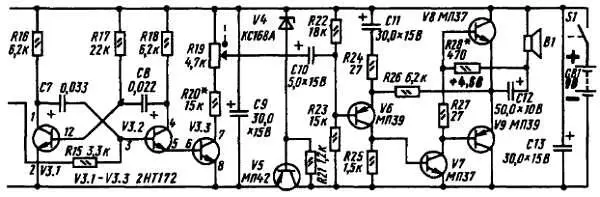

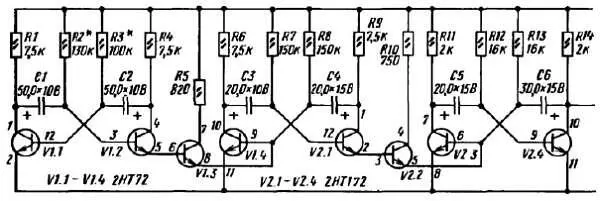

Принципиальную схему этого музыкального автомата, имитирующего трели соловья, ты видишь на рис. 278.

Рис. 278. Принципиальная схема электронного « Соловья»

На первый взгляд игрушка может показаться очень сложной — 16 транзисторов. Но при внимательном рассмотрении схемы это впечатление рассеется, потому что все здесь тебе уже знакомо. Да и многие транзисторы, используемые в автомате, могут быть с коэффициентом h 21Э всего 15–20. Он к тому же прост в налаживании и при компактном монтаже умещается в корпусе малогабаритного транзисторного приемника.

Основу автомата составляют четыре взаимосвязанных однотипных мультивибратора и усилитель 3Ч с выходной мощностью около 150 мВт. Автомат можно питать от батареи напряжением 9 В («Крона», 7Д-0,1 или две батареи 3336Л, соединенные последовательно) или выпрямителя. Средний ток, потребляемый им от источника тока при наибольшей громкости звучания не превышает 50 мА.

Характерной особенностью этого электронного устройства, отличающей его от аттракционов «утка с утятами» или «кот-лакомка» является включение и переключение мультивибраторов не электромагнитными реле, а транзисторами. Кроме того, в мультивибраторах работают три транзисторные сборки 217НТ2 (2НТ172). В металлостеклянном корпусе такой сборки находятся четыре кремниевых n-р-n транзистора, каждый из которых имеет отдельные выводы и может работать как самостоятельный активный элемент. На принципиальной схеме транзисторы каждой сборки различаются только нумерацией выводов.
