При использовании, «соловья» в качестве квартирного звонка, включать его можно с помощью реле времени, опыты с которым ты проводил в предыдущей беседе (см. рис. 259). Время, в течение которого соловей будет петь, будет зависеть от емкости времязадающего конденсатора реле времени. В таком случае устройство целесообразно питать от сети переменного тока через выпрямитель со стабилизатором выходного напряжения.

* * *

В этой беседе я познакомил тебя лишь с принципом работы и некоторыми видами использования мультивибраторов. Что же касается компоновки и монтажа деталей, габаритов и внешнего оформления конструкции, то с этими задачами, полагаю, ты справишься и без моей помощи. Ведь ты уже не новичок в таких делах. Были задачи и посложнее.

О технической культуре современного радиолюбителя судят не только по тем приемникам или усилителям, которые он конструирует, но и по измерительной лаборатории, приборами которой он пользуется в процессе подбора деталей, при монтаже и налаживании аппаратуры.

Да, это так! Потому что без измерительных приборов невозможно добиться хорошей и длительной бесперебойной работы радиотехнического устройства. В этом, надеюсь, ты уже убедился на собственном опыте и неоднократно будешь убеждаться в будущем.

Основа такой лаборатории была тобой уже заложена (см. восьмую беседу). Но ее приборы были в основном лишь пробниками. Только миллиампервольтомметр позволял производить необходимые измерения, без чего вообще нельзя заставить работать даже сравнительно несложный приемник, усилитель, электронный автомат. У тебя не было приборов для измерения емкости конденсаторов, малых и больших сопротивлений резисторов, генератора колебаний звуковой частоты для налаживания и оценки качества работы усилителей при воспроизведении грамзаписи, вольтметра постоянного тока, которым можно было бы измерять напряжения на базах транзисторов.

Вот о пополнении твоей измерительной лаборатории подобными приборами и пойдет разговор в этой беседе.

Этот прибор позволит с достаточной для тебя точностью измерять сопротивления резисторов ( R ), емкости конденсаторов ( С ) и индуктивности катушек ( L ), наиболее часто применяемых в колебательных контурах, высокочастотных дросселей. Его основой служит измерительный мост , в одну из диагоналей которого включают источник тока, а в другую - индикатор тока, по которому оценивают электрические параметры этих радиодеталей.

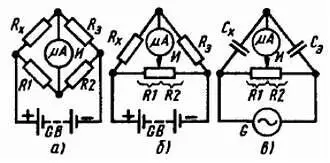

Схему такого моста для измерения сопротивлений ты видишь на рис. 281, а . Измерительный мост состоит из четырех резисторов, образующих его четыре плеча: R x - резистор, сопротивление которого измеряем; R э - эталонный, т. е. образцовый резистор, сопротивление которого известно; R1 и R2 — резисторы, сопротивления которых подбирают при измерении. Индикатором может быть микроамперметр с нулевой отметкой в середине шкалы. Когда отношение сопротивлений резисторов R x и R э равно отношению сопротивлений резисторов R1 и R2, через индикатор ток не идет, и его стрелка находится против нулевой отметки шкалы. При этом говорят, что измерительный мост сбалансирован, т. е. электрически уравновешен. Но стоит изменить сопротивление одного из плеч моста, заменив, например, резистор R x резистором другого номинала, как произойдет перераспределение токов в плечах моста и он окажется разбалансированным — стрелка индикатора отклонится в одну или иную сторону от нулевой отметки на шкале в зависимости от нового соотношения сопротивлений плеч моста. Чтобы мост снова сбалансировать, надо соответственно изменить сопротивления одного из трех других плеч.

Рис. 281. Мосты для измерения сопротивлений ( а, б) и емкостей ( в)

Поскольку сопротивления образцового R э и подбираемых резисторов R1 и R2 известны, сопротивление проверяемого резистора R x нетрудно подсчитать по такой формуле: R х= R эR1/ R2.

Допустим, что R x = 10 кОм, R1 = 2 кОм, a R2 = 1 кОм. В этом случае сопротивление измеряемого резистора R x будет: R x = 10·2/1 = 20 кОм.
