Делай это так. Сначала, установив переключатель S2 на выбранный поддиапазон измерений, подключи зажимам R x резистор такого же номинала, как и образцовый резистор этого поддиапазона. Для поддиапазона 1-100 кОм это резистор сопротивлением 10 кОм (R8), а для поддиапазона 10 Ом — 1 кОм — 100 Ом (R9). Поворачивая ручку реохорда в обе стороны, добейся минимального звука в телефонах и против «носика» ручки сделай отметку на дуге будущей шкалы. Это отметка множителя «х1,0», соответствующая для нашего примера сопротивлению 10 кОм (1,0х10 кОм = 10 кОм). Она должна находиться в середине дуги шкалы и делить ее на две равные части.

После этого подключай к зажимам R х другие резисторы убывающих или, наоборот, увеличивающихся номиналов и делай на шкале соответствующие отметки. В конечном итоге у тебя получится примерно такая же шкала, как изображенная на рис. 283.

В описаниях конструкций, публикуемых в радиотехнической литературе, обычно указывают относительное входное сопротивление вольтметра постоянного тока, которым измерены напряжения в цепях конструкции. Делал это и я, рассказывая о рекомендуемых усилителях, приемниках. Случайно ли это? Нет! Потому что напряжения в цепях конструкции, измеренные вольтметром с другим входным сопротивлением, могут быть иными. Объясняется это тем, что вольтметр своим входным (внутренним) сопротивлением шунтирует измеряемую цепь и тем самым изменяет ток и напряжение в ней. Чем меньше его входное сопротивление, тем он сильнее шунтирует измеряемый участок цепи, тем больше погрешность в результатах измерения.

Относительное входное сопротивление вольтметра постоянного тока комбинированного прибора, о котором я рассказал в восьмой беседе, 10 кОм/В. Оно достаточно высокое и во многих случаях вносит незначительные погрешности в измерения. Подчеркиваю, во многих, но не во всех. В тех же случаях, когда измеряемая цепь высокоомная, погрешность измерения становится ощутимой. Таким вольтметром уже нельзя достаточно точно измерить, например, напряжение непосредственно на базе или на коллекторе транзистора, если нагрузочный резистор в его цепи обладает большим сопротивлением. И совсем нельзя измерить напряжение смещения на затворе полевого транзистора, входное сопротивление которого во много раз больше входного сопротивления вольтметра.

А если в комбинированном измерительном приборе будет использован микроамперметр на больший ток I и , чем 100 мкА? Например, на ток 500 мкА?

В этом случае относительное входное сопротивление вольтметра уменьшится до 2 кОм/В. Измерять им напряжения в цепях твоих конструкций еще можно, но погрешности измерений будут больше. И наоборот, относительное входное сопротивление можно увеличить вдвое, до 20 кОм/В, если для него использовать микроамперметр на ток 50 мкА. Но такой микроамперметр, да еще с большой шкалой, тебе, вероятно, не удастся достать.

Есть, однако, другой путь значительного увеличения входного сопротивления вольтметра — введение в него транзисторов. В связи с этим предлагаю опыт, который поможет тебе разобраться в принципе работы такого прибора.

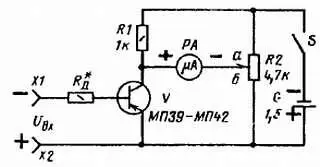

Принципиальная схема опытного вольтметра изображена на рис. 285.

Рис. 285. Опытный вольтметр

Это как и в измерителе RCL, измерительный мост, в диагональ которого включен микроамперметр РА. Плечи моста образуют, участок эмиттер-коллектор транзистора V , резистор R1 и участки а и б переменного резистора R2. Мост питает элемент G напряжением 1,5 В (332, 316). Измеряемое постоянное напряжение подается на эмиттерный переход транзистора через входные гнезда X1 и Х2 и добавочный резистор R д , гасящий избыточное измеряемое напряжение. Микроамперметр РА, являющийся индикатором баланса моста, может быть на ток 300–500 мкА и даже больше. Транзистор — с коэффициентом h 21Э = 50–60. Сопротивление добавочного резистора R д зависит от используемого микроамперметра и определяет в основном входное сопротивление вольтметра. Оно должно быть не менее 30–50 кОм.

Движок резистора R2 установи в верхнее (по схеме) положение. Затем замкни накоротко входные гнезда X1 и Х2, включи питание и резистором R2, медленно вращая его ось, установи стрелку микроамперметра на нулевую отметку шкалы. Через 3–5 мин, необходимых для прогрева транзистора, повтори корректировку нуля вольтметра. После этого разомкни входные зажимы, подай на них постоянное напряжение 1 В, например часть напряжения одного элемента 332 (через делитель напряжения), и подбором добавочного резистора R д добейся отклонения стрелки индикатора до конечной отметки шкалы. Это будет соответствовать 1 В измеряемого напряжения.
