Каково входное сопротивление такого вольтметра? Во много раз (примерно в численное значение коэффициента h 21Э используемого транзистора) больше входного сопротивления вольтметра комбинированного прибора.

Каков принцип действия такого вольтметра? Его транзистор выполняет функцию усилителя тока и, кроме того, является элементом измерительного моста постоянного тока. Перед измерением мост был сбалансирован — движок резистора установлен в положение, при котором напряжение на микроамперметре и ток через него равны нулю. Но вот на входные гнезда вольтметра, а значит, и на эмиттерный переход транзистора ты, соблюдая полярность, подал измеряемое постоянное напряжение. Коллекторный ток от этого увеличивается, сопротивление участка эмиттер коллектор уменьшается, в результате чего баланс моста нарушается, и через микроамперметр течет ток, пропорциональный напряжению, поданному на вход вольтметра.

Таким прибором, а он, разумеется, может быть многопредельным, уже можно пользоваться как высокоомным вольтметром. Однако его все же надо рассматривать как опытный измеритель напряжения.

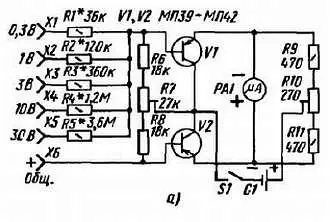

Для твоей измерительной лаборатории рекомендую построить транзисторный вольтметр по схеме, показанной на рис. 286, а . Он пятипредельный и рассчитан для измерений в цепях транзисторной аппаратуры, где напряжения в большинстве случаев не превышают 20–30 В. Плечи измерительного моста такого прибора образуют участки эмиттер-коллектор транзисторов V1 и V2, резистор R9 с верхней (по схеме) от движка частью подстроечного резистора R10 и резистор R11 с нижней частью резистора R10. В одну диагональ моста (между эмиттерами транзисторов) включен микроамперметр PA1, в другую (между коллекторами транзисторов и движком подстроечного резистора R10) — источник питания G1. Чтобы шкала вольтметра была равномерной, на базы транзисторов через резисторы R6-R8 подаются отрицательные напряжения смещения, открывающие оба транзистора.

Рис. 286. Транзисторный вольтметр постоянного тока

Измерительный мост балансируют, резистором R10 (при замкнутых между собой базах транзисторов), уравнивая им коллекторные токи транзисторов, и резистором R7, устанавливая им соответствующие токи баз, несколько различающиеся между собой из-за неидентичности параметров транзисторов.

Измеряемое напряжение подается на базы транзисторов через один из добавочных резисторов R1-R5. При этом транзистор V1, база которого оказывается под отрицательным напряжением, еще больше открывается, а транзистор V2, база которого оказывается под положительным напряжением, наоборот, закрывается. В результате сопротивление участка эмиттер-коллектор транзистора V1 уменьшается, транзистора V2 — увеличивается, отчего баланс моста нарушается и через микроамперметр РА1 течет ток, пропорциональный измеряемому напряжению.

Для вольтметра подбери транзисторы с коэффициентом передачи тока h 21Э около 50 и по возможности с малыми, а главное, близкими по значению обратными токами I КБО . Чем меньше эти токи и разница между ними, тем стабильнее будет работать прибор.

Конструкция вольтметра может быть такой, как на рис. 286, б . Микроамперметр, включатель питания S1, элемент G1 (332), подстроечный резистор R10 и входные гнезда X1-Х6 установлены на гетинаксовой панели, размеры которой определяются в основном габаритами микроамперметра (в вольтметре по рис. 286, б использован микроамперметр М592). Остальные детали смонтированы на другой гетинаксовой панели, которая закреплена непосредственно на зажимах микроамперметра. Опорными монтажными точками этих деталей могут быть пустотелые заклепки или отрезки облуженного медного провода толщиной 1–1,5 мм, запрессованные в отверстия в панели. Для соединения микроамперметра с деталями прибора под гайки, навинченные на его шпильки-зажимы, подложены монтажные лепестки.

Роль подстроечных резисторов R7 и R10 могут выполнять переменные резисторы таких же или близких номиналов. Сопротивления резисторов R6 и R8 могут быть от 15 до 30 кОм, резисторов R9 и R11 — от 220 до 510 Ом.

Закончив монтаж вольтметра, сверь его с принципиальной схемой — нет ли ошибок? Движки подстроечных резисторов поставь в среднее положение относительно крайних выводов. Включи питание — стрелка микроамперметра тут же отклонится от нуля, быть может, даже в противоположную сторону. Медленно вращая ось резистора R7, установи стрелку на нулевую отметку шкалы. Затем проволочной перемычкой соедини временно между собой базы транзисторов и дополнительно сбалансируй мост резистором R10. И так несколько раз, пока стрелка микроамперметра перестанет реагировать на соединение баз транзисторов.
