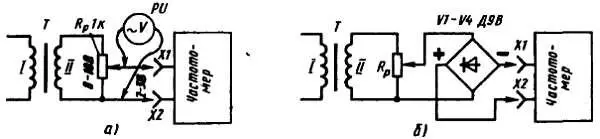

Рис. 289. Схема проверки и градуировки шкалы частотомера

Подбором сопротивления временной цепочки резисторов нужно добиться устойчивого отклонения стрелки микроамперметра при минимальном напряжении (0,3 В) на входе частотомера.

После этого на вход частотомера подай от того же регулировочного резистора переменное напряжение, выпрямленное двухполупериодным выпрямител ем (рис. 289, б). В этом случае частота пульсаций напряжения на входе частотомера будет 100 Гц, т. е. соответствует удвоенной частоте переменного напряжения сети. Теперь стрелка микроамперметра должна отклониться на б о льший угол, чем при частоте напряжения 50 Гц. Движок подстроечного резистора R5 установи в такое положение, при котором стрелка микроамперметра окажется немного левее середины шкалы. Отметка, сделанная на шкале, будет соответствовать частоте 100 Гц, а вся шкала — частоте 200 Гц.

Затем еще раз подай на вход частотомера переменное напряжение с регулировочного резистора и отметь на дуге шкалы микроамперметра положение ее стрелки. Оно будет соответствовать частоте 50 Гц. Таким образом, у тебя получатся две исходные отметки, не считая нулевой и конечной, по которым можно проградуировать шкалу поддиапазона 20-200 Гц. Она же будет и шкалой двух других поддиапазонов. Надо только при включении образцового конденсатора С3 (0,01 мкФ) результат измерения умножать на 10, а при включении образцового конденсатора С4 (1000 пФ) — на 100. Чтобы знать, на каком поддиапазоне включен частотомер, возле ручки переключателя S1 сделай пометки «х1», «х10» и «х100».

Конструкция частотомера зависит от габаритов и того положения микроамперметра (горизонтального или вертикального), при котором он должен работать, а в принципе может быть такой, как у транзисторного вольтметра постоянного тока. На лицевой панели будут микроамперметр, входные гнезда, переключатель поддиапазонов и выключатель питания. Остальные детали можно смонтировать на плате небольших размеров и укрепить ее на зажимах микроамперметра.

Уточнить градуировку шкалы, особенно верхнюю границу частоты (200 Гц), можно по сигналам генератора колебаний звуковой частоты.

Мультивибратор, который в восьмой беседе я рекомендовал использовать в качестве источника сигналов, генерирует колебания, близкие по форме к прямоугольным, и множество гармоник. Он хорош лишь как пробник и совсем непригоден для налаживания усилителей 3Ч, аппаратуры телеуправления моделями, многих электронных автоматов, для которых выходной сигнал измерительных генераторов должен быть синусоидальным.

Расскажу о двух генераторах: на одну фиксированную частоту 1000 Гц и с плавным изменением частоты выходного сигнала примерно от 200 до 3000 Гц. Первый из них проще, второй сложнее. Но чтобы сигналы генераторов были синусоидальной формы, для настройки их потребуется электронно-лучевой осциллограф.

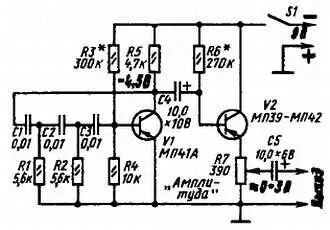

Схему измерительного генератора на одну фиксированную частоту ты видишь на рис. 290.

Рис. 290. Схема генератора фиксированной частоты

Сам генератор прибора представляет собой обычный однокаскадный усилитель на транзисторе V1, охваченный положительной обратной связью. Напряжение положительной обратной связи с нагрузочного резистора R5 подается на базу транзистора V1 через трехзвенную фазосдвигающую цепочку, состоящую из конденсаторов С1-С3, резисторов R1-R4 и входного сопротивления транзистора. В результате усилитель возбуждается и генерирует электрические колебания, частота которых определяется данными деталей фазосдвигающей цепочки. Такие измерительные генераторы называют генераторами типа RC.

Напряжение смещения, обеспечивающее транзистору режим генерации, подается на его базу с делителя R3, R4. Подбором резистора R3, входящего в этот делитель напряжения, добиваются синусоидальной формы выходного напряжения генератора.

С резистора R5 сигнал генератора поступает на вход второго каскада, транзистор V2 которого включен эмиттерным повторителем, а с движка его нагрузочного резистора R7 — через конденсатор С5 на вход проверяемого или налаживаемого усилителя 3Ч. Переменным резистором R7 напряжение выходного сигнала генератора можно плавно регулировать от нуля до 2,5–3 В.
