В принципе второго каскада может не быть. Нагрузочный резистор можно заменить переменным резистором такого же номинала и с его движка снимать сигнал генератора. Но тогда в зависимости от входного сопротивления налаживаемого усилителя, которое будет шунтировать сравнительно высокоомный выход генератора, напряжение и частота сигнала генератора будут несколько изменяться. Эмиттерный повторитель с его низкоомным выходом исключает эти нежелательные изменения.

Конструкция генератора произвольная. Важно лишь, чтобы она была не громоздкой, и удобной в работе. Желательно, чтобы заземленный проводник выхода генератора был с зажимом типа «крокодил». Питать генератор можно от любой батареи с напряжением 9 В или сетевого блока питания. Потребляемый ток не превышает 5 мА.

Если детали предварительно проверены и нет ошибок в монтаже, все налаживание генератора заключается лишь в подборе оптимальных сопротивлений резисторов R3 и R6. Чтобы убедиться в работоспособности генератора, подключи высокоомные головные телефоны параллельно резистору R5. B телефонах услышишь звук средней тональности. После этого телефоны подключи к выходу генератора. Теперь громкость звука в телефонах должна изменяться при вращении ручки переменного резистора R7, а его тональность оставаться неизменной.

Затем сигнал с выхода генератора подай на вход «Y» усилителя вертикального отклонения луча осциллографа. Регуляторы усиления и частоты развертки осциллографа установи в такие положения, чтобы на экране хорошо просматривались два-три колебания генератора. После этого подбором сопротивления резистора R3 добивайся синусоидальной формы колебаний, а подбором сопротивления резистора R6 устраняй односторонние ограничения амплитуды сигнала. На это время резисторы R3 и R6 целесообразно заменить переменными, с их помощью добиться неискаженной формы сигнала, затем заменить их постоянными резисторами соответствующих номиналов и еще раз по изображению на экране трубки осциллографа проверить форму сигнала генератора.

Почему частота генератора выбрана 1000 Гц? Потому что это одна из основных измерительных частот, используемых для проверки качества работы усилителей 3Ч.

Не исключено, что частота колебаний смонтированного генератора будет несколько отличаться от 1000 Гц, что можно проверить по частотомеру. Но это не должно тебя волновать, потому что, во-первых, это вполне допустимо для любительской аппаратуры, а во-вторых, в твоей измерительной лаборатории должен быть еще и генератор с плавным изменением частоты.

Схема измерительного генератора с плавным изменением частоты выходного сигнала показана на рис. 291.

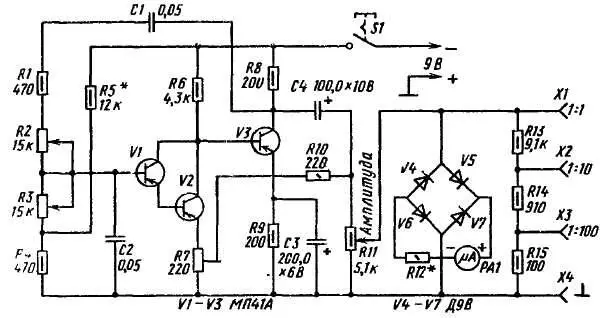

Рис. 291. Схема генератора с плавным изменением частоты

Он представляет собой двухкаскадный усилитель на р-n-р транзисторах, охваченный двумя цепями обратной связи: положительной, благодаря которой усилитель становится генератором электрических колебаний, и отрицательной, улучшающей форму генерируемых колебаний. Транзисторы V1 и V2 первого каскада включены по схеме составного транзистора, что повышает усиление и входное сопротивление каскада, а транзистор V3 второго каскада — по схеме ОЭ. Непосредственная связь между транзисторами улучшает работу генератора на наиболее низких частотах генерируемых колебаний.

Цепь положительной обратной связи состоит из последовательной и параллельной RC-ячеек. В последовательную ячейку входят конденсатор С1 и резисторы R1, R2, а в параллельную — конденсатор С2 и резисторы R3, R4. Эти RC-ячейки образуют два плеча делителя переменного напряжения, снимаемого с нагрузочного резистора R8 транзистора V3 второго (выходного) каскада и поступающего в цепь базы составного транзистора V1V2 первого каскада.

Напряжение отрицательной обратной связи, благодаря которой выходной сигнал генератора приобретает форму синусоиды, снимается с нагрузочного резистора R8 второго каскада и через конденсатор С4, развязывающий резистор R10 и движок подстроечного резистора R7 подается в эмиттерную цепь транзистора первого каскада.

Частоту колебаний генератора плавно регулируют сдвоенным блоком переменных резисторов R2 и R3, входящих в плечи делителя выходного напряжения. Резисторы R5 и R4 образуют делитель напряжения источника питания, с которого на базу составного транзистора V1V2 снимается напряжение смещения, а резистор R7 термостабилизирует режим его работы. Напряжение смещения на базу транзистора V3 снимается непосредственно с коллектора составного транзистора. Электролитический конденсатор С3 большой емкости, шунтирующий резистор R9 в эмиттерной цепи транзистора V3, улучшает условия самовозбуждения генератора на низших частотах.
