Рассказ о работе электронного соловья начну с усилителя 3Ч, обеспечивающего достаточно громкое звучание его «трелей». Он, как видишь, подобен усилителю 3Ч электропроигрывателя (см. рис. 186) и усилителю портативного приемника (см. рис. 204). Сигнал «соловья», снимаемый с переменного резистора R19, поступает через конденсатор С10 на базу транзистора V6 каскада предварительного усиления напряжения, а с его нагрузочного резистора R25 — непосредственно на базу транзистора V7 фазоинверсного каскада. Далее сигнал усиливается по мощности двухтактным каскадом на транзисторах V8 и V9 и головкой В1 преобразуется в звуковые колебания, имитирующие голос соловья.

Мультивибратор на транзисторах V3.1 и V3.2 сборки V3, который будем называть первым, генерирует колебания частотой около 5 кГц, соответствующие звуку высокого тона. После усиления транзистором V3.3 той же сборки и трехкаскадным усилителем 3Ч, они определяют тембровую окраску трели соловья.

Работой первого мультивибратора управляет второй мультивибратор на транзисторах V2.3 и V2.4 сборки V2, генерирующий колебания частотой 5 Гц.

Когда транзистор V2.4 закрыт, работает первый мультивибратор. В те же моменты времени, когда транзистор V2.4 открывается и через его малое сопротивление и резистор R15 база транзистора V3.2 оказывается соединенной с общим проводом цепи питания, первый мультивибратор не работает. В результате динамическая головка воспроизводит сигнал, напоминающий частое «щелканье», присущее трели соловья. Работой второго мультивибратора управляет третий мультивибратор, собранный на транзисторах V1.4 и V2.1, входящих в сборки V1 и V2. Генерируя колебания частотой около 1 Гц, он с такой же частотой прерывает генерацию второго мультивибратора. Когда транзистор V2.1 закрыт, ток базы транзистора V2.2 незначительный, поэтому этот транзистор тоже закрыт и не оказывает влияния на работу второго мультивибратора.

В свою очередь третий мультивибратор управляется четвертым мультивибратором на транзисторах V1.1 и V1.2, который генерирует импульсы тока с периодом следования 6–8 с. Транзисторы V1.3 и V2.2 усиливают импульсы тока управляющих мультивибраторов. Таким образом, мультивибраторы формируют полную трель соловья, начинающуюся одиночным пощелкивающим свистом, переходящим в более частый, и заканчивающуюся быстрым переливом.

Напряжение питания, подаваемое на транзисторы мультивибраторов, стабилизируется стабилитроном V4 и транзистором V5. Без стабилизации напряжения соловьиные трели будут изменяться с уменьшением напряжения источника питания.

Внешний вид монтажной платы автомата и порядок расположения выводов транзисторов сборки 217НТ2 показаны на рис. 279, а сама печатная плата, выполненная из фольгированного стеклотекстолита толщиной 1,5 мм, и схема соединения деталей на ней — на рис. 280.

Рис. 279. Вид на монтажную плату автомата

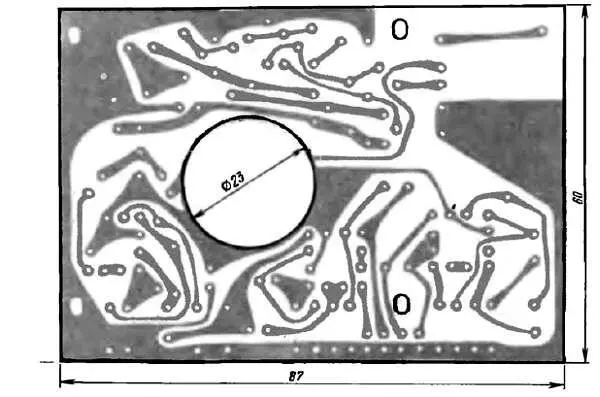

Рис. 280. Печатная плата (вид со стороны токонесущих проводников) и схема соединения деталей на ней

Размеры платы выбраны с таким расчетом, чтобы она вместе с батареей «Крона» или 7Д-0,1 разместилась в корпусе приемника, собираемого из набора деталей «Юность». Круглое отверстие в средней части платы предназначено для магнитной системы малогабаритной динамической головки мощностью 0,1–0,2 Вт (0,1ГД-6, 0,1ГД-12, 0,2ГД-1), укрепленной на лицевой панели корпуса, четыре овальных отверстия — для винтов крепления платы в корпусе. Все резисторы типа МЛТ-0,125 (можно МЛТ-0,25), электролитические конденсаторы К50-6, переменный резистор R19 с выключателем питания S1 — СПЗ-3В. Резисторы R6, R8, R9 и R10 смонтированы в вертикальном положении. Один из транзисторов сборки V3 (выводы 9 - 11 ) не используется.

В усилителе 3Ч и стабилизаторе напряжения можно использовать транзисторы серий МП39-МП42 (V6, V9, V5), МП37 или МП38 (V7, V8) и стабилитрон Д814А (V4). Транзисторные сборки 217НТ2 можно без каких-либо изменений в схеме или конструкции заменить на 217НТ1, 217НТЗ или на 243НТ1-3.

Вообще же вместо транзисторных сборок в музыкальном автомате можно использовать кремниевые n-р-n транзисторы серий КТ315, КТ312 с любым буквенным индексом. Но тогда размеры монтажной платы придется увеличить и, кроме того, переработать схему токонесущих печатных проводников, относящихся к мультивибраторам соловья.
