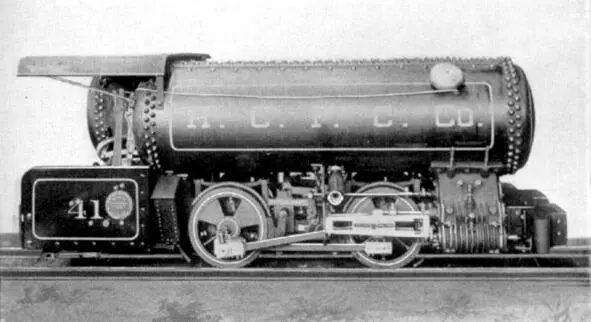

Локомотив №41 – предназначен для работы на метровой колее. Считается, что это локомотив компаунд с цилиндром высокого давления диаметром 95 мм, низкого давления – 152 мм и ходом поршня 254 мм. Диаметр движущих колёс 610 мм. Один резервуар короче другого, чтобы иметь больше места в будке машиниста. Локомотив оборудован предупредительным гонгом. Заводской номер локомотива 17857 06—00. Данных о давлении в резервуарах и двигателе нет.

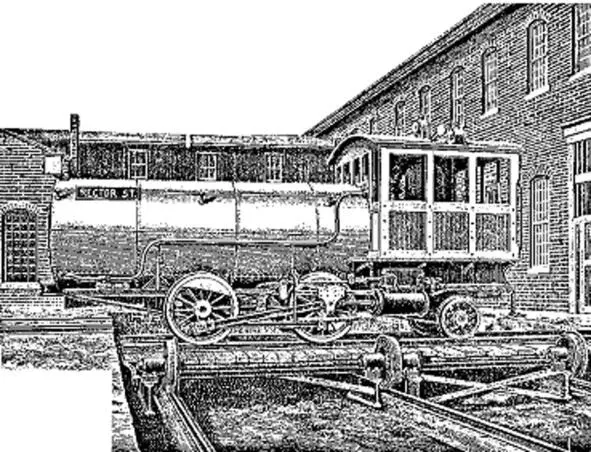

Другой вид локомотива Харди сбоку. Он установлен на транспортёр,

который перемещается в сторону автомобиля, чтобы они могли

находиться как можно ближе друг к другу.

Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

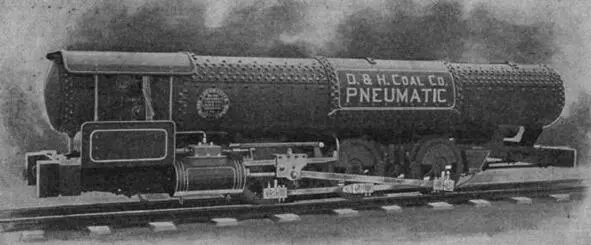

Пневмолокомотив типа 0―3―0. Построен для угольной

промышленности локомотивостроительным заводом Диксона в

Скрэнтоне, Пенсильвания, Северная Америка. 1899 г.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

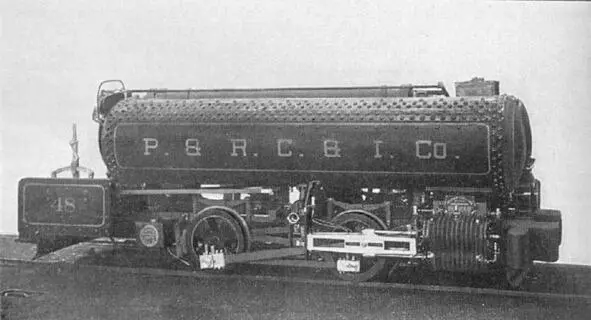

Пневматический локомотив, построенный компанией Baldwin для P&RCI. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Здесь, судя по надписи на резервуаре, представлен один из локомотивов, принадлежащих компании Philadelphia & Reading Coal & Iron Company. Он похож на локомотив компаунд с большим цилиндром низкого давления, который расположен над меньшим цилиндром высокого давления с двигающимися вместе поршнями. Клапанная коробка находится выше цилиндра низкого давления. Обращают на себя внимание рёбра на блоке цилиндров, предназначенные для поглощения тепла из окружающей среды, чтобы уменьшить охлаждение воздуха при расширении.

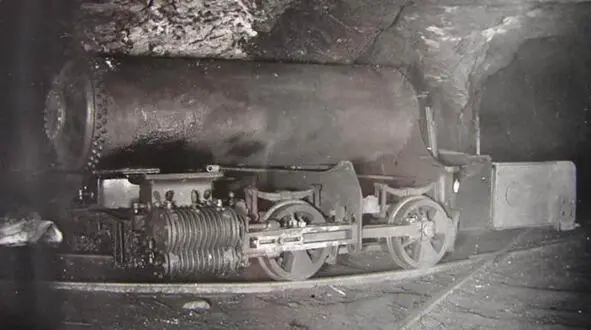

Пневматический локомотив, построенный компанией Baldwin для P&RCI. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Предположительно это один из подземных локомотивов, принадлежавших компании Philadelphia & Reading Coal & Iron Company. Обращают на себя внимание необычные противовесы с двумя секциями, встроенные в колёса. Машина находится в плачевном состоянии – отсутствует клапанная коробка над цилиндрами.

В журнале «American Engineer and Railroad Journal» приводятся сведения ещё об одном локомотиве, построенном на заводе Baldwin. Ниже показан его схематический чертёж. Воздухоподогреватель запатентован Вокленом. Сжатый воздух хранился во множестве цилиндров маленького диаметра, как и на локомотиве Харди, а не в больших резервуарах. Есть опасение, что использование множества маленьких цилиндров, а не одного или двух больших резервуаров, приводило к неэффективному использованию металла. Редукционный клапан перед цилиндрами пропускал воздух в большой цилиндр, расположенный над рамой и являющийся воздушным ресивером, окружённым цилиндрическим барабаном с горячей водой. Часть воды распылялась в центральный воздушный ресивер для лучшего нагревания и способствовала смазке цилиндров. Представляется, что для этого барабан с горячей водой должен находиться под давлением воздуха до редукционного клапана. Горячая вода подавалась из внешнего источника, и это было серьёзным недостатком, поскольку её надо было часто менять – вероятно, намного чаще, чем должны были заряжаться воздушные резервуары. Отработавший воздух выпускался в трубу, как на паровозах.

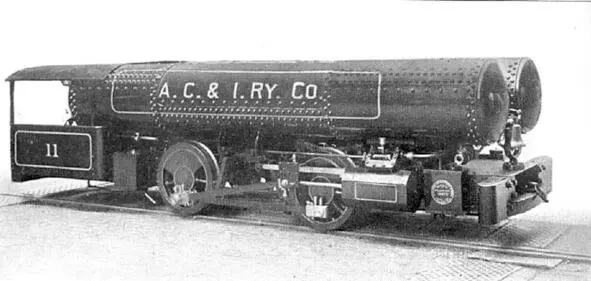

Пневматический локомотив, построенный для компании Ashland Coal & Iron Railway Co. локомотивостроительным заводом Baldwin

в Филадельфии. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Имелось три резервуара для запаса сжатого воздуха. Видны только два; третий резервуар меньшего размера установлен внутри рамы. Один из двух верхних резервуаров короче другого, чтобы оставить больше места для очень тесной будки. Похоже, что концы резервуаров вогнуты внутрь для лучшего сопротивления внутреннему давлению.

Пневматический локомотив, построенный заводом Baldwin
