Евгений Лосев - ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

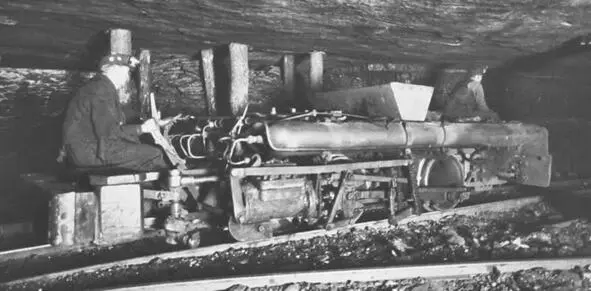

Пневматический локомотив угольной компании Hudson. 1930-е гг.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Об этой машине ничего неизвестно. Одно время Hudson была дочерней компанией, принадлежащей железнодорожной компании Delaware and Hudson Railroad Company. По всей видимости, все пневматические локомотивы, принадлежащие ей, были списаны к 1940 г.

Пневмолокомотивы для тоннеля Роув.На иллюстрации, приведённой в журнале «Scientific American», показан пневмолокомотив с четырьмя резервуарами в одном из порталов тоннеля Роув – семикилометрового канального тоннеля, построенного между 1911 и 1916 гг. во Франции, чтобы канал Марсель – Рона мог достигать гавани Марселя. Это самый длинный канальный тоннель в мире. В 1926 г. он был сдан в эксплуатацию, но просуществовал менее сорока лет. 16 июня 1963 г. в мергельной зоне произошёл обвал на двухсотметровой длине, в результате которого образовался кратер глубиной 15 м. С тех пор тоннель закрыт для движения.

Никакой информации о локомотиве до сих пор не найдено, но можно предположить, что выхлопной рожок, который виден в передней части локомотива, позволяет отнести его к конструкции Портера. По всей видимости, было четыре резервуара сверху и два снизу. Верхние резервуары кажутся больше нижних.

Немецкие пневматические локомотивы.В пневматических локомотивах часто использовалось несколько баллонов для хранения запаса сжатого воздуха, а не один большой резервуар. Это уменьшало напряжения в металле, что делало баллоны более экономичными в изготовлении. У этих локомотивов резервуары имели разные диаметры. Один такой локомотив изображён в книге, изданной English Universities Press в 1951 г.

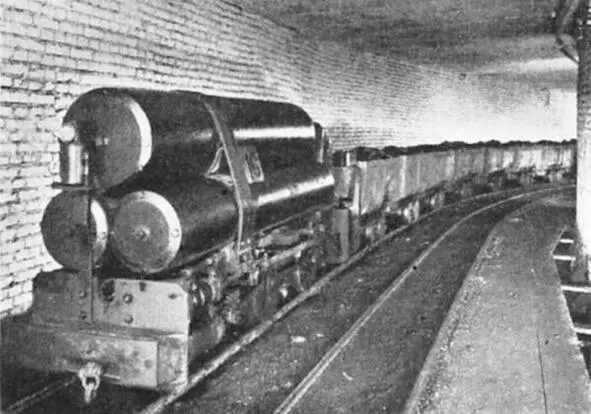

Немецкий шахтный локомотив. Начало 1950-х гг.

Фото от Coal-Mining by I C F Statham, Professor of Mining, University of Sheffield. Опубликовано в 1951 г. English Universities Press.

По мнению профессора Стэтхэма, пневматические локомотивы не использовались в английских шахтах. По-видимому, он имел в виду 1951 г., поскольку они, конечно, использовались в Великобритании до 1900 г. Однако эти локомотивы широко использовались в Рурском каменноугольном бассейне в Германии, их количество увеличилось с 617 (в 1919 г.) до 1223 (в 1940 г.).

Сжатый воздух производился на поверхности в многоступенчатых компрессорах и поступал в шахты по трубам диаметром от 28,5 до 50,8 мм. Давление воздуха составляло от 125 до 210 ат. Радиус действия локомотивов находился в пределах 4 ÷ 9,5 км. Использовалось от одного до девяти баллонов, в которые закачивался сжатый воздух, время заряда составляло 1 ÷ 2 мин. Локомотивы, которые поменьше, весили 6 т и развивали мощность 14 л.с., а те, что побольше, весили 10 т и имели мощность около 40 л.с. Рабочая скорость находилась в пределах 9,5 ÷ 11 км/ч, а тяговое усилие варьировалось от 450 до 10600 кгс при трогании с места, и от 240 до 770 кгс при рабочей скорости.

Профессор Стэтхэм не был сторонником пневматических локомотивов. Он считал, что они неэффективны из-за потерь тепла при сжатии воздуха и шумные, не учитывая при этом, что для преодоления последнего недостатка можно использовать глушитель. Хорошо зарекомендовали себя автомобильные глушители, которые не вызывают противодавления. Стэтхэм также указывал на высокие капитальные и производственные затраты. Однако, капитальные затраты были высокими, скорее всего, из-за того, что эти локомотивы построены в относительно малых количествах, вследствие чего экономия за счёт увеличения их производства была небольшой. Что касается производственных затрат, то, возможно, он имел в виду низкую экономичность пневмолокомотивов, поскольку нет никаких видимых причин, объясняющих большие затраты на их эксплуатацию и обслуживание. Эксплуатационные расходы были, конечно, намного меньше, чем у паровозов.

Пневматический локомотив Юнга.Построен в 1955 г. У этого локомотива несколько резервуаров для хранения запаса сжатого воздуха. Все они одинакового размера. Давление в резервуарах 200 ат, мощность локомотива 20 л.с., его масса 5,6 т. Следует отметить, что давление в резервуарах возросло в пять раз по сравнению с локомотивом Диксона.

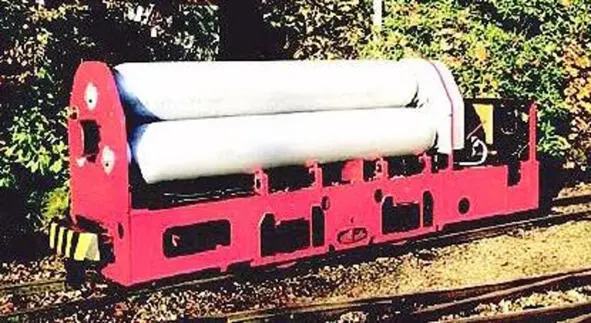

Пневматический локомотив Юнга PZ 20, построенный в 1955 г.
