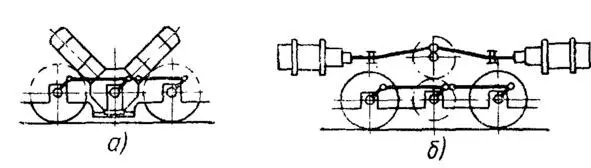

Способы соединения двигателя с колёсами в тепловозе

с непосредственным приводом.

а) по концам коленчатого вала двигателя находятся два кривошипа, соединённые спарниками с кривошипами ведущих осей, причём с целью устранения добавочных сил и моментов коленчатый вал двигателя располагают на линии центров сцепных осей; б) по линии центров сцепных осей ставят отбойный вал, соединяющийся с валом двигателя шатунами или шестернями.

Двигатель внутреннего сгорания предпочтительнее размещать на раме локомотива внутри кузова или закрывая его от окружающей среды капотом; в противном случае требуется применять незамерзающие жидкости для охлаждения двигателя или искусственный обогрев во время стоянок тепловоза. Рама тепловоза должна соединяться с осями при помощи рессор, что способствует уменьшению динамических нагрузок на оси тепловоза и на путь, при этом коленчатый вал двигателя не совмещается с ведущей осью, а служит отбойным валом, от которого передаётся движение осям через дышловую передачу. Двигатель внутреннего сгорания требует наблюдения за работой отдельных деталей во время езды, следовательно, к этим частям должен быть свободный доступ.

Расположение двигателя на раме валом поперёк продольной оси тепловоза имеет преимущество ― при соединении с осями можно обойтись без конических шестерен. Чтобы иметь силу тяги локомотива, ограниченную только сцепным весом, нужно увеличивать размеры цилиндра или их количество. Однако количество цилиндров по условиям габарита ограничивается, поэтому в тепловозах большой мощности необходимо переходить к двигателям типа тандем, так как при поперечном расположении вала двигателя и V-образном расположении цилиндров не получается разместить на раме больше 4 – 6 цилиндров. Мощность двигателя тандем может быть очень большой, но конструкция получается тяжёлой. Лучшее решение может быть достигнуто при переходе к W-образному расположению цилиндров или в виде полузвезды, а также к сочленённым схемам типа Маллета.

Для тяговой службы более приемлем двухтактный двигатель, потому что его конструкция проще, размеры его при одном и том же количестве цилиндров будут меньше, объём ремонта снижается, следовательно, эксплуатация такого двигателя будет дешевле более сложного четырёхтактного двигателя.

Меньшая стоимость двигателя достигается путём применения двухтактных двигателей двойного действия и возможно меньшего числа цилиндров. Давление вспышки должно быть по возможности низким. Наименьшая частота вращения главного двигателя, дающая вспышку, также должна быть по возможности низкой, чтобы иметь возможность применять небольшую и лёгкую пусковую вспомогательную машину, которую при этом необходимо органически связать в работе с главным двигателем.

Желательно, чтобы потери в сопрягающих элементах между двигателем и движущими колёсами не превышали 3 – 4%, при этом, когда дизель работает по нормальному циклу (без наддува и искусственного запала смеси), экономичность его работы должна быть не ниже экономичности дизеля, работающего с различными системами передач.

В 1909 г. начальник службы тяги Ташкентской ж. д. Ю.В. Ломоносов начал заниматься разработкой проекта тепловоза с непосредственным приводом вместе с инженером А. И. Липецем и техником Тутышкиным. Довести свои задумки до конкретного воплощения Ломоносов в то время не смог – в 1910 г. его переводят на Николаевскую дорогу в Петербург, а затем назначают помощником начальника Управления тяги всех русских железных дорог. Над проектом продолжает работать А. И. Липец и завершает его уже в Оренбурге.

Тепловоз Липеца имел два четырёхцилиндровых двигателя с наклонными цилиндрами, работавшими на два отбойных вала, расположенные по концам тепловоза. Отбойные валы были связаны дышлами с ведущими осями тепловоза, которые вращались внутри полой отливки, связывавшей оба колеса. Для обеспечения пуска дизеля при нулевой скорости локомотива в проекте была предусмотрена фрикционная пневматическая муфта, допускающая работу со скольжением. Разработанная А. И. Липецом, она служила для заклинивания колёс на осях при работе двигателя под нагрузкой или расцепления их при пуске и холостой работе двигателя. Макетный образец такой муфты был испытан на паровозе типа 0—3—0 серии Т с наружными рамами. Муфты сцеплялись и расцеплялись хорошо, но вследствие утечки воздуха они могли работать в сцепленном состоянии только 5 – 7 мин.
