Евгений Лосев - ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

Симплонские тоннельные локомотивы.Симплонский тоннель связывает г. Бриг на юге Швейцарии с итальянским г. Домодоссола у подножья Альп. Строительство началось в 1898 г., и тоннель был открыт в 1906 г. На локомотивах, построенных для строительства тоннеля в швейцарском городе Винтертур, установлено большое количество баллонов для хранения запаса сжатого воздуха, выполненных в виде труб малого диаметра, что свидетельствует о высоком давлении, принимая во внимание тот факт, что локомотивостроителей Винтертура не пугали высокие давления. Некоторые данные, характеризующие этот интересный локомотив, опубликованы в журнале «Compressed Air Magazine».

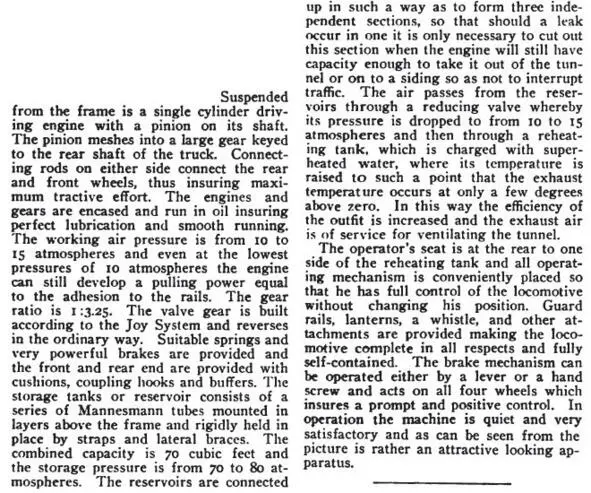

Фрагмент статьи о симплонском локомотиве.

Рабочее давление 10 – 15 ат, в баллонах 70 – 80 ат, что приблизительно вдвое меньше, чем у локомотива Харди (140 ат). Задняя ось приводилась от единственного цилиндра. Это должно было вызывать проблемы мёртвой точки, но упоминания об этом нет. Из журнала «Compressed Air Magazine», июль 1902, №5, p1906 Vol 7.

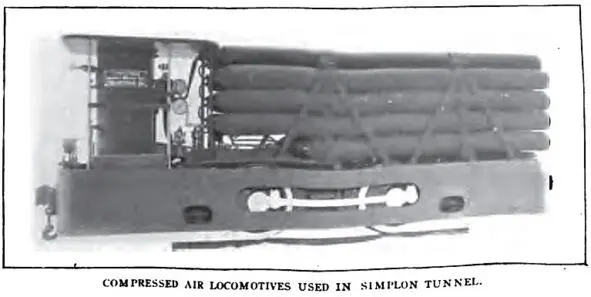

Симплонский локомотив. 1902 г.

Это единственная фотография симплонского локомотива, найденная до сих пор. Из журнала «Compressed Air Magazine», июль 1902, №5, p1906 Vol 7.

Пневмолокомотивы тоннеля Лёчберг.Тоннель Лёчберг длиной 14,6 км находится на линии Лёчберг, соединяющей Шпиц и Бриг в северном конце Симплонского тоннеля в Швейцарии. Строительство началось в 1907 г. и закончилось в 1913 г. В тоннеле использовалось пять пневмолокомотивов, и сначала казалось вероятным, что они были теми же самыми машинами, которые использовались в Симплонском тоннеле, который открылся в 1906 г. Однако баллоны с запасом сжатого воздуха явно очень отличаются. Подтверждая это, «The Engineer» от 8 декабря 1911 г. говорит, что локомотивы Лёчберга были сделаны Thebault, Марли, Франция, а не в Винтертуре, как симплонские локомотивы.

Два больших четырёхосных локомотива с семью баллонами со сжатым воздухом общей ёмкостью 7.5 м 3 использовались для работы вне тоннеля. Два поменьше использовались для каменной кладки в тоннеле. Пятый, самый маленький, двухосный локомотив использовался при отделке предварительно пройденных участков тоннеля. Он имел баллоны ёмкостью 3 м 3. Давление в баллонах локомотивов составляло около 120 ат.

Сжатый воздух для локомотивов подавался двумя двухцилиндровыми компрессорами типа duplex по 400 л.с. каждый, сделанными Мейером из Мюльхайма. Главные баллоны локомотивов заряжались воздухом под давлением около 120 ат со скоростью 0,3 м 3/с. Компрессоры приводились в действие электродвигателями, питающимися от гидроэлектростанции с колёсами Пелтона.

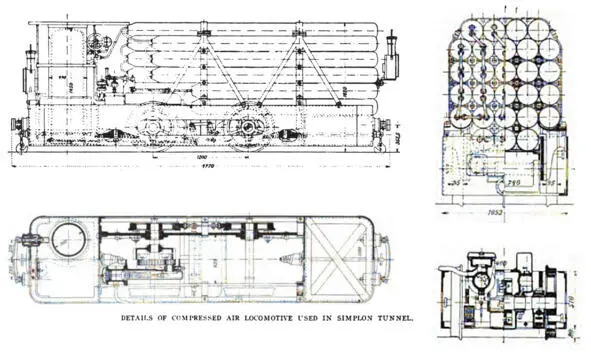

Симплонский пневмолокомотив. 1902 г.

Вид сбоку: нижние воздушные баллоны короче, чтобы иметь помещение для двигателя; план: видно как размещён двигатель; вид сверху: показано соединение воздушных баллонов; поперечное сечение локомотива, показывающее цилиндр двигателя. Из журнала «Compressed Air Magazine», июль 1902, №5, p1906 Vol 7.

Лёчбергский пневмолокомотив. 1907 г. Фотография праздничного

поезда, сделанная в марте 1911 г., когда тоннель был пройден.

От Фредерика А Тэлбота. «Железнодорожные чудеса мира», т. 1, стр. 109.

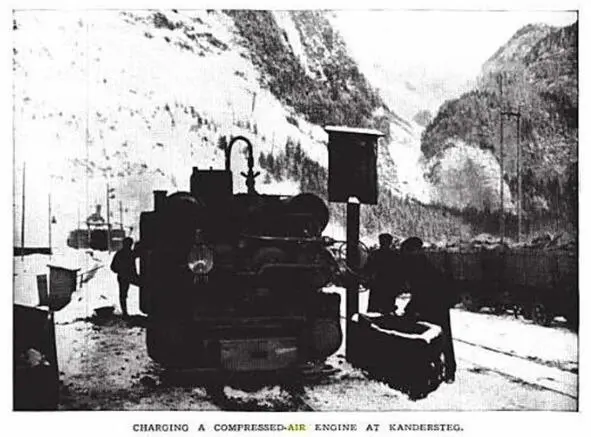

Лёчбергский пневмолокомотив. 1907 г. Перезарядка пневмолокомотива в Кандерстеге. От Фредерика А Тэлбота.

«Железнодорожные чудеса мира», т. 1, стр. 109.

Видны горизонтально расположенные цилиндрические баллоны с запасом сжатого воздуха и соединяющий их трубопровод, а также масляная лампа впереди. Будка находится сзади, где стоит человек (по-видимому, одной ногой на педали).

Американский пневмолокомотив.

Фото из журнала «Scientific American», 25 ноября 1916 г.
