Локомотив имел четыре воздушных резервуара, два наверху и два пониже. Труба подогревателя с рожком эжектора находилась сбоку и связывала основание и два резервуара, которые видны позади неё. Рабочее давление этого локомотива было от 120 до 155 ат. Резервуары сделаны из твёрдой стали, без заклёпок, что делало их более прочными и надёжными. У них также меньший диаметр, чтобы снизить напряжение в металле обруча. Доступность безопасных резервуаров, работающих при высоком давлении, привела к их использованию на других локомотивах, таких как Харди, симплонские локомотивы и современные пневмолокомотивы.

Пневматический локомотив Харди. 1897 г.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

То, что выглядит как котёл, всего лишь обшивка, закрывающая батарею баллонов со сжатым воздухом. Бак для горячей воды, нагреваемый углём, использовался для предварительного нагрева запаса сжатого воздуха перед использованием. Дымоход виден на левой стороне кабины. На пластине, прикреплённой к обшивке резервуаров, написано «Rector St».

Пневматический локомотив Диксона.Построен в 1899 г. Давление в резервуаре с запасом сжатого воздуха 42 ат, рабочее давление 10,5 ат. Объем бака 4,8 м 3, масса 16 т.

Разница между давлением в резервуаре и рабочим давлением указывает на то, что между резервуаром и цилиндрами двигателя стоял редукционный клапан. Давление 42 ат является гораздо более высоким, чем обычно используется в паровых котлах, где оно редко превышает 17 ат. Вот почему резервуар этого локомотива, в отличие от парового котла, обит очень большими заклёпками. Это характерно для пневматических локомотивов.

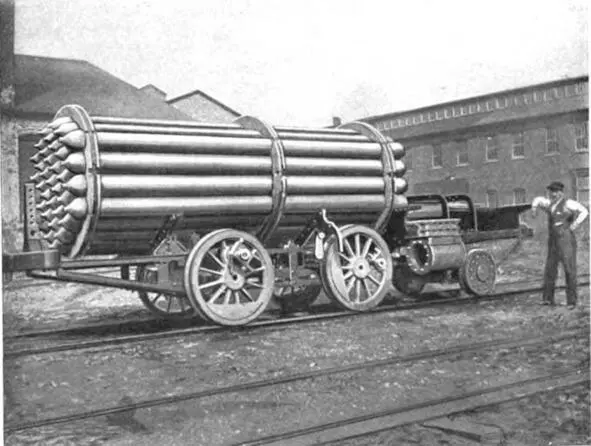

Локомотив Харди в частично собранном виде.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Показано, как баллоны со сжатым воздухом скомпонованы вместе. Видно, что ведущая ось сильно перегружена. Кажется маловероятным, что вес деревянной будки мог бы сбалансировать вес всех этих стальных баллонов, нависающих над ведущей осью.

Пневматические локомотивы компании Baldwin.Компания Baldwin очень хорошо известна как создатель паровозов, но она строила и пневматические локомотивы. В 1897 г. С. М. Вокленом, главным инженером компании, был разработан пневмолокомотив компаунд типа 0―2―0 для компании Philadelphia & Reading Coal & Iron Company, которая хотела использовать его в своей угольной шахте на Аляске, но имеется предположение, что он работал в Пенсильвании, а не на холодном севере. Локомотив получился удачным, и угольная компания заказала ещё три таких локомотива.

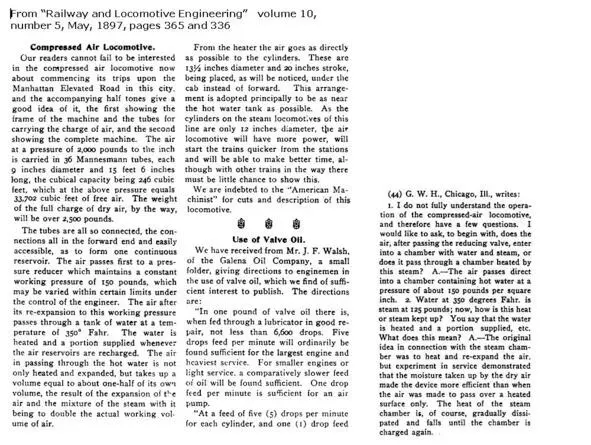

Из статьи о локомотиве Харди, помещённой в журнале «Railway and Locomotive Engineering», т. 10, №5, май 1897, можно узнать, что полный заряд воздуха весил более 1,1 т.

Отмечается, что вода, испаряясь в воздухоподогревателе, составляла половину объёма смеси воздуха и пара. Такие системы относятся к паровоздушным.

Конструкции локомотивов Baldwin выглядят вполне стандартными по сравнению с оригинальной конструкцией системы подогрева, используемой компанией Портера. Насколько сейчас известно, компания Baldwin никогда не пыталась применить ничего подобного, вероятно, потому, что разработки компании Портера были защищены патентами Ходжеса.

Имеются сведения о некоторых пневмолокомотивах, построенных заводом Baldwin. Один из них – №11. Воздух хранился в резервуарах под давлением 42 ат, а двигатель рассчитан на давление 7 ат. Локомотиву требовался вертикальный зазор 1,5 м и 1,8 м в ширину для прохождения кривых 9-метрового радиуса. Поскольку виден только один цилиндр, то, похоже, что у этого локомотива двигатель простого расширения.

Вид сбоку локомотива Харди.

Фото из журнала «Street Railway Journal», май 1897.

С помощью небольшой угольной топки воздух до подачи в цилиндры, нагревался. Это, должно быть, несколько подрывало все усилия, направленные на то, чтобы покончить с дымом и шлаком. На передней части крыши кабины виден дымоход. На боковой пластине написано «Rector St».
