Его технические данные не приводятся.

Фото из Технической энциклопедии (Cyclopedia of Engineering), т. 4, Американское Техническое Общество, Чикаго, 1910.

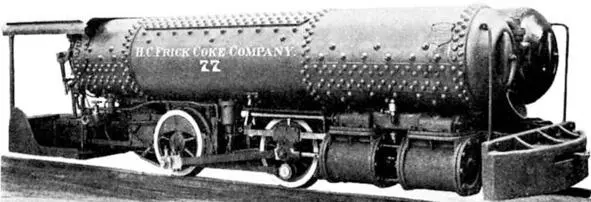

Локомотив Портера для компании H. C. Frick Coke Co. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Он похож на локомотив для шахты Хамстэйк. Имеются два цилиндра тандем одинакового диаметра. Выпускное отверстие рожка подогревателя видно в передней части локомотива между двумя резервуарами. Х. К. Фрик покупал пневматические локомотивы также у компании Baldwin.

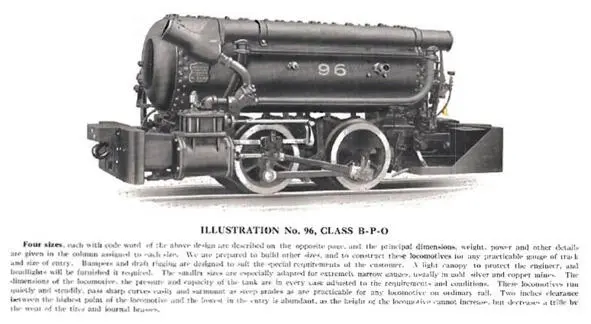

Пневмолокомотив Портера класса B-P-O. 1914 г.

Этот локомотив компаунд мог быть в четырёх вариантах, названных PEBLOW, PEBMUX, PEBNAZ и PEBREC, которые являются словами телеграфного кода. Каждая версия могла быть оснащена воздушными баками различной вместимости. Давление зарядки для каждого варианта составляло 50 – 80 ат. Есть также упоминание о вспомогательном резервуаре с давлением 17 ат; он был помещён между редукционным клапаном и регулятором, чтобы стабилизировать поток воздуха. Его не видно на этой фотографии. Подогреватель со своим диффузором эжектора, который виден в левом верхнем углу указывающим вверх, расположен на воздушном баке сбоку от него. 11 11 В 1914 г. H K Porter Company выпустила 2-е издание своей книги «Modern Compressed Air Locomotives», в котором дано подробное исследование технологии сжатого воздуха и экономики. Эта и следующие иллюстрации локомотивов Портера взяты из этой книги. В книге описывается работа компаунд – двукратное (но не троекратное) расширение.

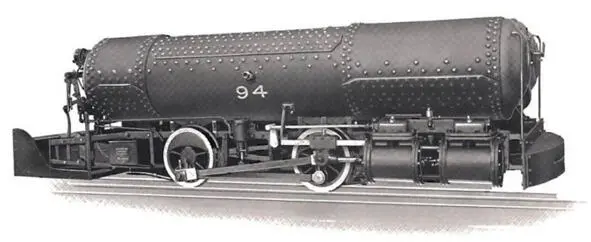

Пневмолокомотив Портера класса B-PP-O. 1914 г.

Этот локомотив компаунд изготавливался в четырёх размерах, названных PECRAB, PECSEC, PECTED и PECVOF. Все они работали при давлении 50 – 80 ат в двух основных баках, расположенных рядом. Два тандемных цилиндра находятся на стороне низкого давления, видны внизу справа. Один цилиндр при той же самой поршневой площади, по-видимому, чрезмерно увеличил бы общую ширину локомотива.

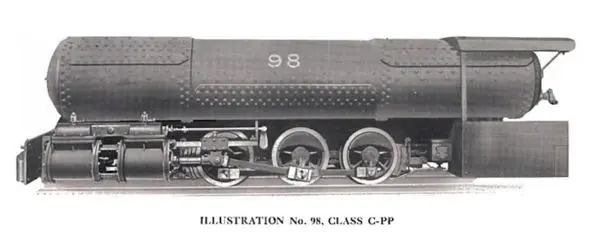

Пневмолокомотив Портера класса C-PP. 1914 г.

Это версия с тремя осями локомотива B-PP-O. Здесь виден только один бак, а за ним расположен второй. Зарядное давление составляло от 50 до 80 ат. Во вспомогательном резервуаре давление поддерживалось на уровне 17 ат.

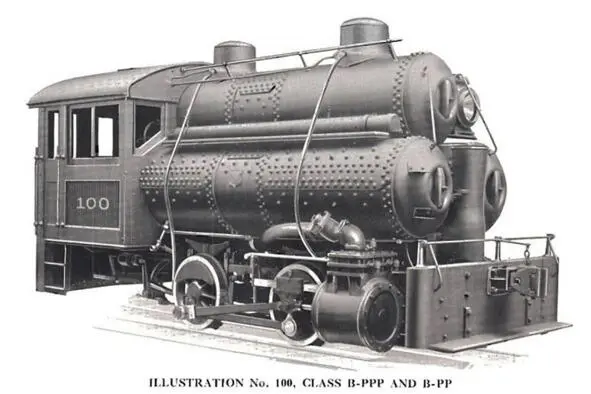

Пневмолокомотив Портера класса B-PPP и B-PP. 1914 г.

Этот тип локомотива уже был показан выше; построен для New Orleans Sewerage & Water Board в 1915 г. Так как он не предназначался для шахт, его общая ширина не так важна; таким образом, единственный большой цилиндр мог находиться на стороне низкого давления. Большой рожок эжектора виден между двумя нижними баллонами. Труба между верхним и нижними главными баллонами могла быть вспомогательным резервуаром, хотя это сомнительно, учитывая её небольшой размер. Зарядное давление составляло 50 – 80 ат, во вспомогательном резервуаре – 17 ат.

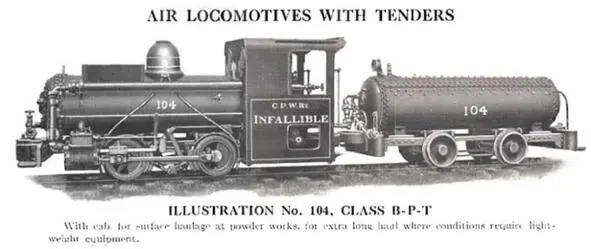

Пневмолокомотив Портера класса B-P-T. 1914 г.

Из-за ограничений по высоте и ширине большой объём воздуха мог быть запасён на локомотиве реальной длины (для увеличения пробега без подзарядки) в прицепляемом тендере, несущим второй воздушный баллон. При этом вес распределялся на четыре оси, а не на две. Эта идея уже использовалась в некоторых локомотивах Сен-Готардского тоннеля в 1875 г.

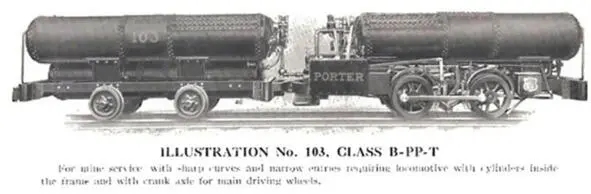

Пневмолокомотив Портера класса B-PP-T. 1914 г.

У этого шахтного локомотива были внутренние цилиндры; объединение с тендером могло встретить серьёзные ограничения по ширине.

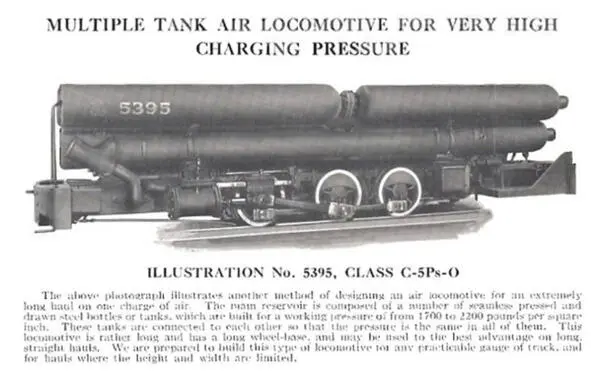

Пневмолокомотив Портера класса C-5Ps-O. 1914 г.
