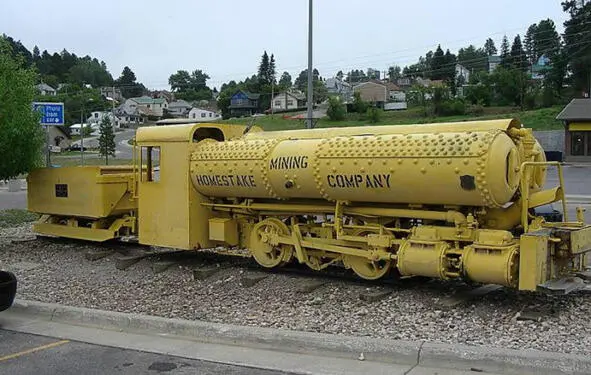

Сохраненный локомотив Портера. 1928 г.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Это сохранившийся образец более поздней разработки Портера. Был куплен в 1928 г. и оставался на службе до 1961 г. в шахте Хамстэйк №1A. Давление сжатого воздуха, запасаемого в резервуаре объёмом 4 м 3, составляло 70 ат. Масса 12,2 т, длина 7 м, ширина 1,6 м, высота 2,1 м. Выставлен для обозрения в шахте Хамстэйк в Южной Дакоте.

Пневматический локомотив Харди.Локомотив предназначался для работы на надземной Манхэттенской железной дороге в Нью-Йорке, где отсутствие сажи и запаха дыма являлось бы большим преимуществом. Давление в баллонах составляло 140 ат. Вот что писал об этом локомотиве журнал «Street Railway Journal» в мае 1897 г.:

«На сопроводительной гравюре показан новый локомотив сжатого воздуха, недавно построенный американской компанией Air Power Company для Манхэттенской надземной железнодорожной компании в Нью-Йорке. Локомотив будет сдан в эксплуатацию в течение нескольких дней в подразделение Шестой авеню этой компании и будет курсировать между Пятьдесят восьмой улицей и Ректор-Стрит. Колёса имеют 42 дюйма в диаметре; размеры цилиндра 13 дюймов в диаметре на 20 дюймов хода, и зарядный резервуар имеет вместимость 175 куб. футов. Это, по оценкам, позволит локомотиву совершать поездку туда и обратно между Ректор-Стрит и Пятьдесят восьмой улицей с 20-процентным запасом. Резервуар состоит из труб Маннесмана диаметром 9 дюймов, и имеющих различные длины, от 14 футов до 20 футов 6 дюймов. Толщина труб 9 дюймов. Трубы прокатаны из твёрдых слитков в соответствии с регулярным процессом Маннесмана».

«Воздух хранится в резервуаре на 2000 фунтов давления. Он используется в цилиндре на 200 фунтов давления с отсечкой от 10% хода до 5% хода. При прохождении из резервуара в цилиндр он протекает через обычный подогреватель с горячей водой и поступает в цилиндр при температуре от 200 до 300 градусов. Вода поддерживается нагретой с помощью небольшого угольного огня. Но топлива для его поддержания требуется немного, что становится понятным, когда говорится, что на локомотиве размещается только обычный бункер с углём. Новой особенностью локомотива, как будет видно, является расположение цилиндра. Он находится непосредственно под кабиной, позволяя иметь короткий трубопровод для нагретого воздуха. Клапанный механизм является чрезвычайно простым, что можно увидеть на гравюре под кабиной. Он управляется колесом, которое можно увидеть через окно кабины. Масса полностью экипированного локомотива составляет 47000 фунтов. Зарядная станция будет расположена на Гринвич-стрит,100».

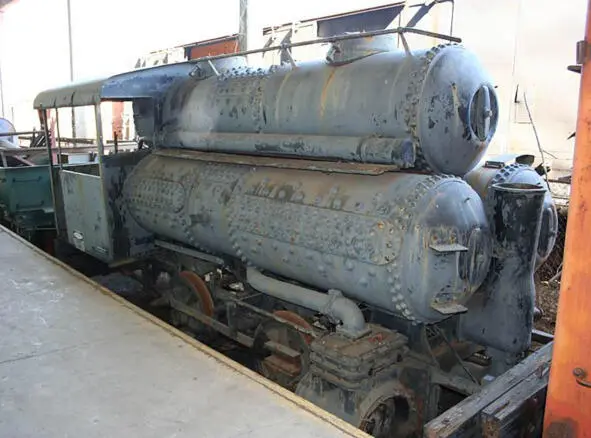

Пневмолокомотив Портера с тремя баллонами. Этот локомотив-гигант типа 0―2―0 был построен для компании New Orleans Sewerage & Water Board в 1915 г. Он сохранён, но его текущее местоположение неизвестно. Фото с сайта «The Self Site: Unusual Steam Locomotives».

Обращает на себя внимание большой вертикальный выхлопной рожок подогревателя. Также виден ящик, установленный на верхнем баке, похожий на бункер для песка, с целью улучшения сцепления. Перед будкой машиниста виден второй такой же.

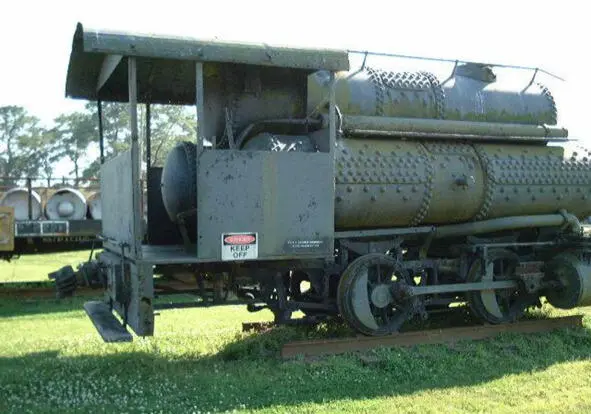

Пневмолокомотив Портера с тремя баллонами. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

Эта фотография показывает тот же самый локомотив, но в другом месте. Обращает на себя внимание то, что ближний резервуар короче остальных, чтобы увеличить пространство в кабине машиниста. Возможно, маленький цилиндр, находящийся между резервуарами, является вспомогательным резервуаром для воздуха, имеющего рабочее давление 10 10 Обычно у Портера свисток питается от вспомогательного резервуара, который поддерживает нужное давление, чтобы управлять им. Есть клапан дренажа для выпуска воды из вспомогательного резервуара. И вспомогательный резервуар, и подогреватель оснащены предохранительными клапанами. Это необходимо в случае, если редукционный клапан заест (не закроется), и впускаемый воздух будет иметь давление 80 ат. .

Пневмолокомотив Портера №98.
