Воздух проходил через вертикальный подогреватель, нагреваясь до 90°C, и направлялся в цилиндры двигателя через дроссель и редукционный клапан, разработанный для поддержания давления в цилиндрах на уровне 8 – 9 ат. Для того, чтобы подогреватель оставался горячим, по-видимому, сжигался уголь. На локомотиве установлен клапанный механизм Мейера. Возможно применение рекуперативного торможения, когда при замедлении двигатель работает как компрессор, проталкивая воздух обратно в резервуары. Радиус действия порядка 13 км.

Пневматический локомотив Хоэдли – Найта.Джозеф Хоэдли и Уолтер Найт были первыми среди тех, кто применил пневматический двигатель компаунд двукратного расширения. Это должно было напрямую повысить эффективность, как это имело место для паровых машин компаунд, потому что давало возможность подогревать воздух между цилиндрами высокого и низкого давления, а также решало проблемы обледенения.

Патенты Хоэдли-Найта предполагали, что для нагрева воздуха перед цилиндром высокого давления, а также подогрева его между цилиндрами высокого и низкого давления используется горячая вода. Система опробовалась в Нью-Йорке с 1894 по 1899 г., но особого успеха не имела.

Пневматические локомотивы компаунд Ходжеса и Портера.Пневматические локомотивы использовались в угольных шахтах, где из-за опасности взрыва горючих газов нельзя применять огонь, а также в пищевой промышленности и на текстильных фабриках, где дым и копоть могли испортить продукцию.

Чарльз Б. Ходжес изобрёл двигатель двукратного расширения, использующий подогреватель между цилиндрами высокого и низкого давления, чтобы подогреть частично расширенный сжатый воздух. Этот воздух пропускался через теплообменник, в котором он нагревался окружающим воздухом, всасываемым эжектором с помощью отработанного воздуха. Аналогичные эжекторы, действующие на отработанном паре, широко применялись для создания вакуума, используемого в тормозных системах паровозов. Благодаря изобретению Ходжеса отпадала необходимость в применении нагревателей, работающих за счёт сжигания некоторого количества кокса, и при этом не добавлялось никаких новых движущихся частей. Воздух был единственным используемым рабочим телом. Была достигнута существенная экономия, доходящая до 60%.

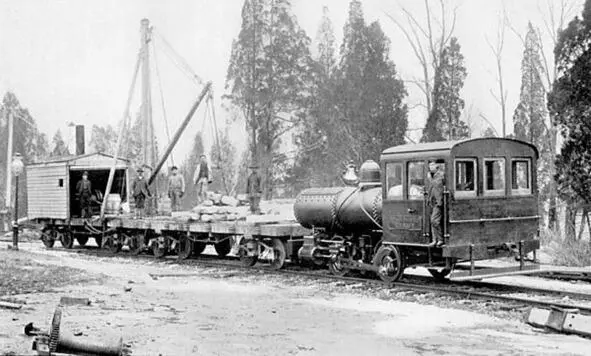

Пневмолокомотив Портера, разработанный для работы на поверхности, о чём свидетельствует его большая будка. Дата неизвестна.

Фото с сайта «The Self Site: Unusual Steam Locomotives».

На будке сбоку написано «ВМС США». Этот рисунок является довольно загадочным. Локомотив на сжатом воздухе имело бы смысл использовать в арсенале ВМФ по соображениям безопасности, но подъёмный кран с другой стороны состава похож на паровой, с выступающей из крыши трубой.

В 1890 г. компания Генри Кирке Портера построила свой первый пневматический локомотив для угольной шахты в штате Пенсильвания. Воздух, используемый вместо пара для приведения в действие поршней, запасался в двух резервуарах. Это позволило использовать локомотив внутри шахт без дыма от горящего угля, а также устраняло опасность, создаваемую паром высокого давления. Портер построил более 400 пневмолокомотивов для использования в шахтах, на заводах и уличных железных дорогах Нью-Орлеана. Строились пневмолокомотивы также другими фирмами, но к 1910 г. компания Портера владела 90% рынка. Компания H K Porter Company в Питтсбурге купила права на американские патенты, полученные Ч. Ходжесом, и в период 1896 – 1930 гг. продала сотни локомотивов для работы на угольных шахтах в восточной части Северной Америки. Пневмолокомотивы широко использовались в газовых шахтах, где постоянно существовала опасность взрыва. Вентиляция шахты усиливалась воздухом, остывающим при расширении в цилиндрах локомотива.

Как правило, локомотивы компании Портера имели баллоны с запасом воздуха давлением 50 – 80 ат, которое редуцировалось до 7 – 10 ат при поступлении в цилиндры. Воздух сжимался в многоступенчатых компрессорах и распределялся по трубам на зарядные станции, расположенные вдоль маршрутов осуществления перевозок. Портер утверждал, что операция заправки может быть легко завершена за 1,5 мин., при этом воздушный клапан открыт только в течение 40-50 с. Воздушные резервуары были испытаны давлением, на 30% превышающим их рабочее давление.
