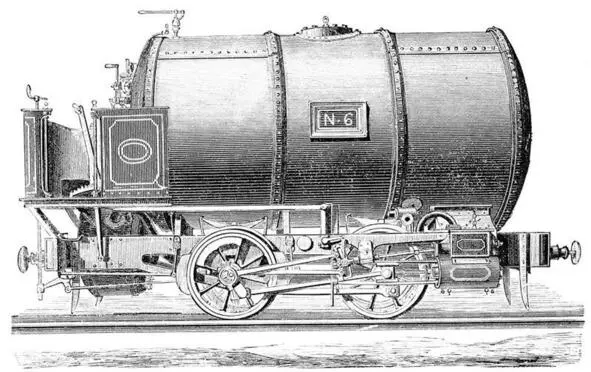

Пневматический локомотив, использовавшийся в

Сен-Готардском тоннеле. 1876 г.

Это первое широкое применение локомотивов на сжатом воздухе для перевозок. На этой иллюстрации изображён локомотив типа 0―2―0. Преимущество его использования состояло также и в том, что холодный воздух при выхлопе способствовал вентиляции тоннеля. Масса локомотива приблизительно 7 т. Источник: журнал «Popular Science Monthly», т. 10, 1877.

Пневматические локомотивы для Сен-Готардского тоннеля.Сен-Готардский железнодорожный тоннель в Лепонтинских Альпах был построен в 1871 – 1881 гг. Его длина 15 км, и через него проходит самый высокий участок Готардской железной дороги в Швейцарии, соединяя Гёшенен с Айроло. Это первый тоннель, который пересёк перевал Сен-Готард. Тоннель двухпутный; ширина колеи нормальная европейская.

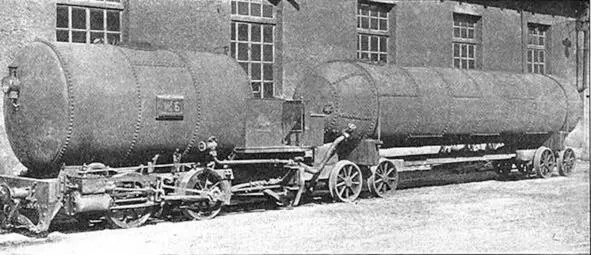

Пневматический локомотив №6 Сен-Готардского тоннеля

с прицепленным сзади большим дополнительным резервуаром для

хранения сжатого воздуха, установленным на двух двухосных тележках. 1875 г. Фото с сайта «The Self Site: Unusual Steam Locomotives».

На фронтальной части локомотива виден фонарь. «Воздушный» тендер потребовался, чтобы иметь достаточный объём для хранения воздуха в связи с его низким давлением.

При строительстве тоннеля столкнулись с трудностями при удалении породы из длинных штолен. Паровозы не могли использоваться из-за сильно ограниченной вентиляции. Использование лошадей также исключалось из-за их высокой цены и большого потребного количества. Поэтому был проведён первый эксперимент с использованием тяги на сжатом воздухе. Использовалось два обычных паровоза, по одному с каждой стороны тоннеля, но вместо воды котлы были заполнены сжатым воздухом давлением 4 ат. Результаты оказались обнадёживающими, и для этой цели в 1875 г. компанией Schneider-Creusot во Франции были специально построены локомотивы, предназначенные для работы на сжатом воздухе.

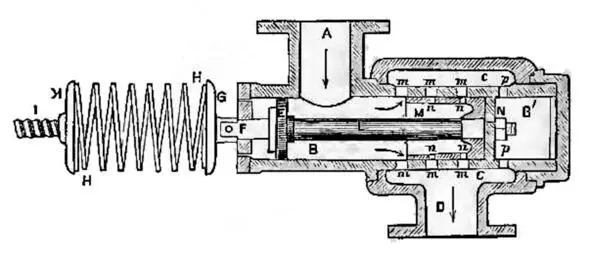

Редукционный клапан Рибура.

Первоначально воздух подавался прямо в цилиндры с ограничением степени наполнения путём изменения отсечки. Это оказалось неудовлетворительным, и М. Рибур, инженер, работавший на строительстве Сен-Готардского тоннеля, изобрёл этот клапан для снижения давления. Воздух из основного бака входит в патрубок A. Когда давление, действующее на поршень N при выходе из патрубка D, превышает силу, установленную при закручивании пружины вниз, клапан M перемещается влево, закрывая отверстия m и уменьшая воздушный поток. Из патрубка D воздух проходит в малый резервуар, который гасит колебания, создающиеся выталкиваемым из цилиндров воздухом. По-видимому, имелся также своего рода дроссельный клапан между малым резервуаром и цилиндрами; это до сих пор не подтверждено, но есть нечто, похожее на рукоятку регулятора, находящееся в задней части бака. Редукционный клапан Рибура был важным шагом вперёд, но подобные устройства, скорее всего, применялись ранее Андро и дю Мотай, бароном фон Ратленом и Артуром Парси, если не другими. Источник: журнал «Popular Science Monthly», т. 10, 1877.

Рабочее давление составляло 7,35 ат, что было низким по сравнению с более поздними машинами и давлением в котле паровозов того времени; это, вероятно, было не случайно, поскольку при эксперименте с машинами, которые могут взорваться, естественно было начать с давления, которое считалось безопасным. Следует отметить, что воздушный ресивер имеет больший диаметр, по-видимому, более тонкие пластины и меньшее количество заклёпок, чем более поздние машины высокого давления.

Пневмолокомотивы Бомонта.Подполковник Фредерик Бомонт был назначен для запуска железнодорожной сети в Королевском Арсенале в 1873 г. К 1876 г. он начал проявлять интерес к пневматическим локомотивам как к безопасному способу работы в местах, где хранилось большое количество взрывчатых веществ. К 1877 г. уже работал экспериментальный 18-дюймовый локомотив; это была очень маленькая машина с шестнадцатью основными воздушными резервуарами и четырьмя в качестве запасных.
