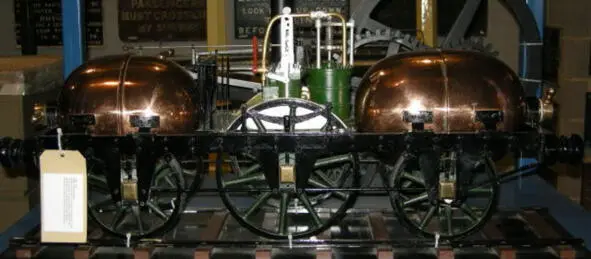

Модель пневмолокомотива Парси. Эта модель находится

в Йоркском железнодорожном музее в Англии. Фото с сайта «The Self Site: Unusual Steam Locomotives».

По словам сотрудников музея, модель была построена в 1845 г. для демонстрации патентов Парси 1839 и 1844 гг., а позднее была представлена директорам Большой западной железной дороги покойным сэром Джеймсом Кейрдом Бт. Он был судовладельцем, поэтому непонятно, как она к нему попала. Маленький зелёный цилиндр непосредственно над центральной осью является одним из паровых цилиндров. Большой зелёный цилиндр справа от него – приёмник воздуха после того, как он снизился до рабочего давления двигателя. Поверх него находится маховик и винт, который устанавливал давление в редукционном клапане. Между колёсами нет спаривания, и оно невозможно, поскольку колёса имеют разные диаметры, поэтому ведущей является только средняя ось. Это, вероятно, приводило бы к проскальзыванию колёс, если бы была построена полноразмерная версия.

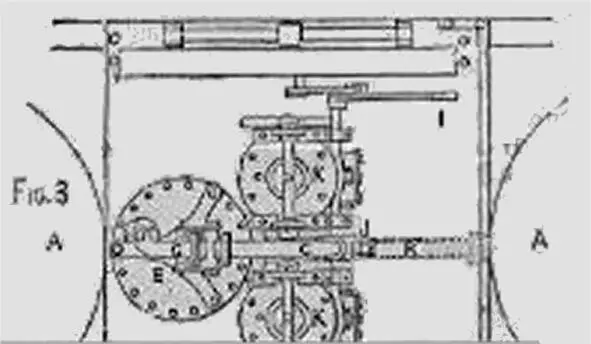

Двигатель пневматического локомотива Парси. 1846 г. Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Этот рисунок взят из вышеприведённого художественного цикла иллюстрированных лондонских новостей. Несмотря на плохое качество он достаточно информативен. Два запасающих резервуара А, по-видимому, постоянно соединены друг с другом через трубу OCK. Ресивер находится на E, а редукционный клапан на G. Два цилиндра двигателя находятся на K.

Американский патент содержит вызывающий сильное недоумение второй раздел, согласно которому пневмолокомотив снабжён средствами для подачи воздуха обратно в ресивер после его использования в двигателе. Парси говорил: «Я предлагаю при некоторых обстоятельствах вместо того, чтобы позволять его выпускать 8 8 Имеется ввиду воздух в атмосферу. , как пар двигателя высокого давления, возвращать сжатый воздух в ресивер А после того, как он воздействует на поршень». Видимо, он имел в виду резервуар A (то есть основной резервуар-хранилище), так как ресивер помечен буквой D, что означает, что давление использованного воздуха должно быть поднято до 70 ат или около того; эта путаница с терминами подрывает доверие к мистеру Парси. А что значит «некоторые обстоятельства»?

Теперь, если эта накачка относится к рекуперативному торможению, это было бы впечатляюще; но это не так, и это вызывает опасение, что предполагается какой-то вечный двигатель. Фактически Парси предполагал, что накачка может производиться вручную (что совершенно непрактично), но он предпочитает «использовать небольшой паровой двигатель» для выполнения этой задачи. Поэтому в простой пневматический локомотив теперь добавились паровой котёл, резервуары для воды, хранилище для угля и так далее. Это неразумно и показывает, что мистер Парси был не очень практичным человеком.

В 1846 году модель Парси была выставлена в офисе компании по производству сжатого воздуха Parsey, №5 Pall Mall East, где её видел Уильям Уильямс с Риджент-сквер в Лондоне. Он не был впечатлён. Он чувствовал, что «… высокая похвала и покровительство, которые были возложены на изобретение» были незаслуженными, поскольку упускались из виду потери мощности в редукционном клапане. Он согласился с тем, что редукционный клапан забирал небольшое количество воздуха при высоком давлении и давал больший объём при более низком давлении, но убедил себя, что есть скрытые потери, которые приведут к уменьшению радиуса действия локомотива до одной или двух миль. Мысли Уильямса были опубликованы в журнале «Mechanics Magazine», т. 44, стр. 200, сб. 14 марта 1846 г., №1179. Другим критиком был некто «A W», который считал предложение Парси чем-то вроде «пузыря», то есть весьма умозрительным и, возможно, неправильным. Похоже, он ещё меньше вникает в ситуацию, чем мистер Уильямс, полагая, что падение давления в редукционном клапане представляет собой мощность, которая будет полностью потеряна. Он заключает: «Я не могу не добавить, что 1000 фунтов на квадратный дюйм – опасное давление для такого применения. Проектировщики утверждают, что воздух обладает всей экспансивной мощностью пара; это совершенно верно, но также верно и то, что он одинаково опасен». Это кажется справедливым комментарием, если Парси намеревался использовать медные сосуды при 70 ат. На стр. 221 этого номера журнала «Mechanics Magazine» некий ещё менее осведомлённый «J M» ошибочно написал о потерях в редукторе. Ни один из корреспондентов не упомянул о вполне реальном источнике неэффективности всего процесса – потерях при сжатии воздуха, в первую очередь.
