Большим преимуществом пневматических локомотивов, правда, редко используемым на практике, является обратимость пневмодвигателя, возможность перевода его в компрессорный режим и, тем самым, осуществление рекуперации энергии торможения, что в энергетическом смысле аналогично применению рекуперативного торможения на электровозах.

Пневмолокомотивы Андро и дю Мотай.Первое фактически осуществлённое пневматическое рельсовое транспортное средство было построено М. Антуаном Андро и Тесси дю Мотай (полное имя Киприен-Мари Тесси дю Мотай) в 1839 г. на заводе Chaillot в Париже, Франция, и испытано в 1840 г. Давление в запасающих баллонах составляло 17 ат, а давление двигателя – 3 ат, что предполагает использование редукционного клапана.

В 1844 г. М. Андро построил локомотив 1-1-1 массой 5 т с одним клёпаным воздушным резервуаром, вмещавшим 3 м 3 воздуха при давлении 21 ат. Впервые он был испытан в 1844 г. на версальском левобережном треке, проходя обратный путь длиной 3,2 км со скоростью от 27 до 32 км/ч.

Из патента 1841 г. мы узнаём, что Андро и Тесси дю Мотай основались на улице Шаброль, 35 в Париже; эта дорога до сих пор существует и лежит к юго-западу от Гар дю Нор, где заканчивается маршрут тоннельных поездов из Великобритании. Предполагается, что приведённая иллюстрация локомотива Андро относится к этой машине.

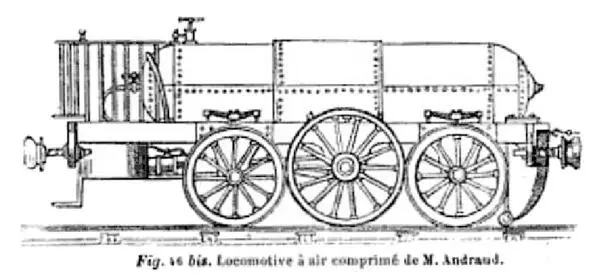

Пневмолокомотив Андро. 1844 г. Изображение из Энциклопедии

католиков, Parent-Desbarres, 1845.

Ёмкость резервуара составляла от 8 до 10 м 3 при давлении до 20 ат. Похоже, что цилиндры были внутри рам сзади и действовали на среднюю ось. Энциклопедия утверждает, что локомотив был «двойного действия»; это может означать или что цилиндры были двойного действия, или что использовалось компаундное расширение. Вероятно, это было сделано впервые; если компаундное расширение действительно использовалось, то оно было применено на 50 лет раньше Ходжеса и Портера (см. ниже).

Пневматический локомотив Парси.В 1839 г. Артур Парси получил английский патент (№8,093) на локомотив, приводимый в движение сжатым воздухом. После им было получено ещё два английских патента: в 1844 г. и 1854 г. (№88). Он также получил американский патент (№5,205) в 1847 г.

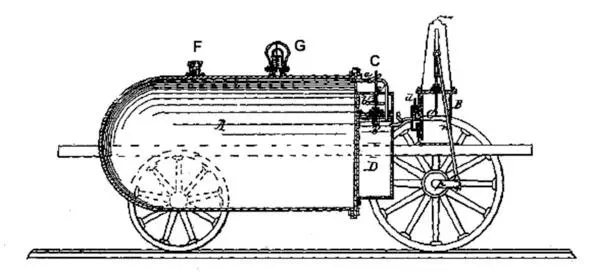

Пневматический локомотив Парси. 1847 г. Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Резервуар A заполнялся воздухом, «сжатым до такой степени, как это было совместимо с безопасностью», который питал камеру ресивера D, давление в двигателе поддерживалось автоматическим редукционным клапаном C, через который воздух по трубам подавался в шпилевидный вертикальный двигатель двойного действия B. Использование ресивера пониженного давления между основным (запасающим) резервуаром и двигателем вначале было характерно для многих подобных устройств. Парси планировал использовать давление в основном резервуаре от 70 до 140 ат при давлении в двигателе 4,2 ат. Клапан F служил для зарядки воздухом, а G являлся предохранительным клапаном. Двигатель имел два цилиндра, чтобы предотвратить проблемы с мёртвой точкой. Локомотив предназначен для работ на угольных шахтах, где отсутствие дыма и огня было бы большим преимуществом. Изображение взято из американского патента.

Современная иллюстрация локомотива на сжатом воздухе

Парси. Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Локомотив является точным представлением модели, показанной ниже. Йоркский железнодорожный музей уверенно заявляет, что полномасштабная версия не была построена. Эта сцена является воображаемой, и, конечно, не показывает работу в угольной шахте. Это изображение появилось в « Иллюстрированных лондонских новостях» за 28 февраля 1846 г., стр. 140, во главе статьи, озаглавленной «Пневматический двигатель Парси», в которой было заявлено про утверждение Парси, что максимальная скорость может варьироваться от 20 до 100 миль в час (32 ÷ 160 км/ч) за счёт изменения давления в ресивере, и что заряда воздуха будет хватать локомотиву на протяжении 50 миль (80 км) при движении 40-тонного поезда. Зарядные станции должны были устанавливаться каждые 30 миль (около 50 км).
