Евгений Лосев - ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

Всякая передача отнимает у двигателя какую-то долю его мощности, затрачиваемую на трение передаточных частей механизма и на покрытие других потерь.

Электрическая передача, обеспечивающая хорошие тяговые свойства, громоздка, обладает значительным весом, требует расхода дорогих и дефицитных цветных металлов (главным образом меди) и дополнительной затраты мощности. Так, потери мощности от выходного вала дизеля до движущих колёс составляет до 20% номинала из-за потерь в главном генераторе, тяговых электродвигателях и преобразователях, затрат мощности на системы возбуждения и вентиляции электрических машин. По этой причине снижается эксплуатационный к. п. д. тепловоза.

Неизбежный разброс электромеханических характеристик тяговых электродвигателей приводит к повышению вероятности перегрева наиболее нагруженных из них и преждевременному срыву сцепления колёсных пар, приводимых во вращение этими двигателями. Для предотвращения боксования приходится применять специальные противобоксовочные устройства. Таким образом, электрическая передача значительно усложняет конструкцию и увеличивает стоимость тепловоза, а также усложняет его эксплуатацию и ремонт.

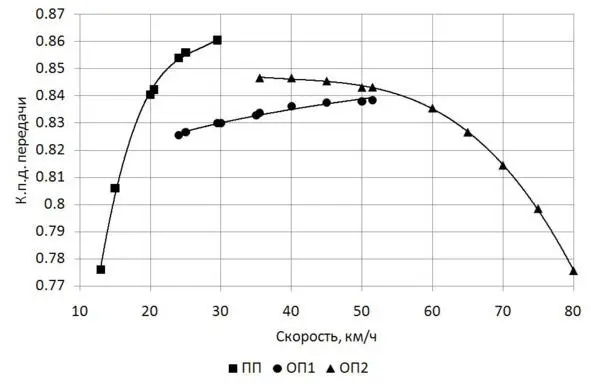

Коэффициент полезного действия

электрической передачи тепловоза ТЭ3 4 4 ПП, ОП1, ОП2 – ступени ослабления возбуждения тяговых электродвигателей. .

Ограничение габаритов и массы применяемых тяговых электрических машин при необходимости повышения агрегатной мощности и момента привело к увеличению нагрузки активных элементов тяговых электродвигателей и, как результат, к интенсификации вентиляции с целью обеспечить заданный ресурс.

Интенсификация вентиляции и использование конструкционных материалов, допускающих более высокие нагрузки, неизбежно ведёт к возрастанию затрат энергии на охлаждение при эксплуатации тягового электродвигателя и повышению его цены. С ростом секционной мощности энергетических установок тепловозов эти затраты возрастают с 1% – у тепловозов серий ТЭМ1 и ТЭМ2, до 4,5% и 6%, соответственно, – у тепловозов 2ТЭ116 и ТЭ136.

Анализ паспортных тяговых характеристик тепловозов с электрической передачей показывает, что мощность тепловоза ТЭ3 на ободе колёс составляет 77 ÷ 86% (в среднем 83%) от мощности, реализуемой на валу дизеля. У тепловозов 2ТЭ10 различных модификаций аналогичные показатели составляют, соответственно, 80 ÷ 87 (85) %, а у 2ТЭ116 – 82 ÷ 88 (87) %. Приведённые данные относятся к максимальным позициям контроллера машиниста (16-й у ТЭ3 и 15-й у 2ТЭ10 и 2ТЭ116) 5 5 Сюда не включены относительные затраты мощности на вспомогательные нужды за исключением системы охлаждения тяговых электрических машин. Последние затраты учитываются потому, что являются неизбежными при электрической передаче и отсутствуют у тепловозов других систем, в том числе и с непосредственным приводом движущих осей. Поэтому можно считать, что эти данные соответствуют к. п. д. электропередачи с учётом затрат мощности на охлаждение тяговых электрических машин. .

Для сравнения интересно посмотреть данные, полученные из материалов испытаний тепловозов 2ТЭ10Л и 2ТЭ10В. Эти данные, приведённые в виде гистограмм частотных распределений потерь мощности в электрической передаче в реальных условиях работы тепловозов с учётом переменных режимов и переходных процессов в энергетической цепи, являются несколько завышенными, потому что из показанных потерь не выделены затраты мощности на вспомогательные нужды тепловоза.

Нивелируя эти неточности, можно обратить внимание на то, что паспортные и экспериментальные данные не противоречат друг другу. Таким образом, видно, что современные тепловозы с электрической передачей непроизводительно теряют 15 – 20% энергии, вырабатываемой дизелем, и, соответственно, примерно на эту же величину у них должен возрастать расход топлива по сравнению с тепловозами, имеющими непосредственный привод 6 6 Конечно, при этом предполагается одинаковая экономичность тепловых двигателей тех и других тепловозов. .

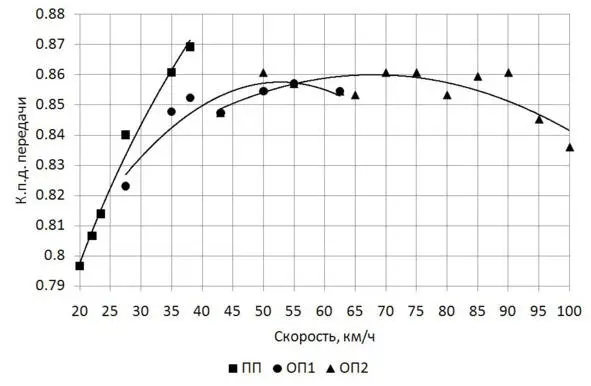

Коэффициент полезного действия электрической передачи тепловоза 2ТЭ10.

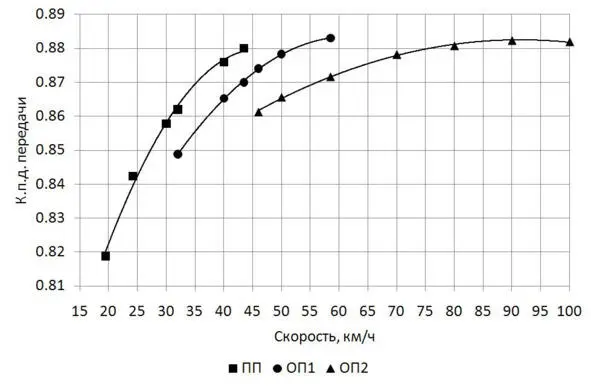

Коэффициент полезного действия электрической передачи тепловоза 2ТЭ116.
