Евгений Лосев - ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

Известен вариант пневматического локомотива троекратного расширения компании Портера по патенту Ходжеса. Запас сжатого воздуха хранился при давлении 150 ат, которое значительно выше обычно используемого. Можно было бы предположить, что троекратное расширение необходимо для нормальной эксплуатации системы со столь высоким давлением. Но, во-первых, это давление уменьшалось до 25 – 30 ат с помощью редукционного клапана и, во-вторых, дополнительно снижалось перед цилиндром высокого давления, который имел предохранительный клапан на 15 ат. Давление в цилиндре среднего давления неизвестно, а цилиндр низкого давления имел предохранительный клапан на 5 ат. Все известные ссылки на построенные пневмолокомотивы Портера указывают, что они были двукратного расширения, и поэтому в настоящее время не ясно, использовалось ли в действительности троекратное расширение на практике. Скорее всего, этот проект реализован не был.

Давление 150 ат – чрезвычайно высокое, учитывая, что у паровозов оно редко превышало 17 ат; вероятно поэтому локомотив имел три ёмкости для хранения запаса сжатого воздуха как более экономичный способ держать такое высокое давление. Можно только гадать о безопасности. Конечно, не было ни огня, ни накипи – факторов, вызывающих эрозию металла, но, несмотря на это, страшно представить, что было бы, если хотя бы один из баллонов взорвался. Хотя каких-либо упоминаний о подобных случаях не найдено. Было весьма важно проверять внутреннюю часть ёмкости для хранения запаса сжатого воздуха на предмет коррозии, вызываемой капельной влагой; следует обратить внимание, что все резервуары поэтому имеют инспекционный люк на одном конце.

У другого пневмолокомотива компании Портера, №104, резервуар с запасом сжатого воздуха имел давление 50 ат, а двигатель рассчитан на 17 ат. Подогреватель находился на противоположной стороне резервуара, конус выхлопного диффузора эжектора виден в правом верхнем углу над люком баллона.

Обращает на себя внимание большое количество очень крупных заклёпок, требуемых для скрепления резервуара с запасом сжатого воздуха, по сравнению с паровозами, которые работали на гораздо более низком давлении. Резервуар с рабочим давлением двигателя выполнен в виде длинного тонкого цилиндра, а не более компактного бака. Скорее всего, это сделано потому, что длинный цилиндр удобно выполнить из стальной трубы стандартной длины, в то время как короткий бак будет испытывать гораздо большее усилие от стягивающего обруча и необходимо будет применять тяжёлые заклёпки, как для основного резервуара. Длинный цилиндр также имеет бóльшую площадь поверхности для поглощения тепла из окружающей среды, которая нужна для нагрева воздуха после его охлаждения при расширении.

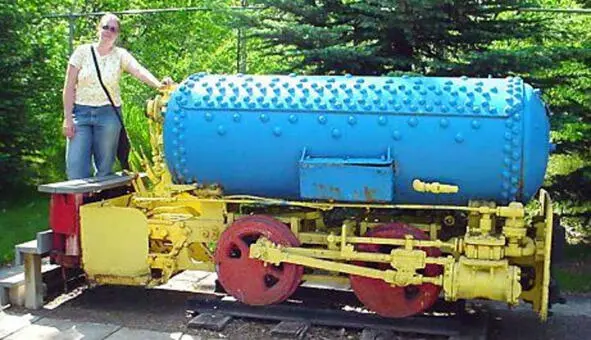

Ещё один сохранившийся пневмолокомотив Портера. Дата неизвестна.

Фото из коллекции Duane Overholser of Sheridan, OR.

Этот локомотив находится в детском парке «Storybook Island» в Рапид-Сити, Южная Дакота. Отсутствуют признаки оборудования двукратного расширения. Здесь также много очень больших заклёпок. Похоже, что отсутствуют некоторые детали и приспособления, и покрашен локомотив не очень хорошо.

Локомотив №104 по времени относится к 1910 г. Он использовался в одной из угольных шахт в Кэнморе, Альберта, и демонстрируется в музее в Сандоне, Британская Колумбия, Канада. H K Porter Company отмечала, что подогрев воздуха перед подачей во вспомогательный резервуар повышал экономичность локомотива на 35 – 50% («Light Locomotives» by H.K. Porter, 1900).

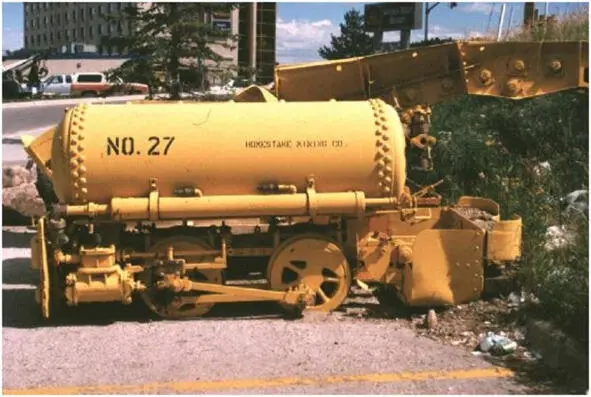

Пневматический локомотив Портера №27 в Золотом руднике Хамстэйк, Южная Дакота. Дата неизвестна.

Фото с сайта «RailroadPix.Com». Автор Майк Декер.

Есть ещё пневмолокомотив, работавший в шахте Хамстэйк. У него два резервуара с запасом сжатого воздуха давлением 70 ат расположены рядом, скорее всего потому, что при этом уменьшаются напряжения в металле от обруча и поэтому изготовление менее затратное. Выходной диффузор подогревателя с капюшоном над ним расположен в передней части локомотива. Подогреватель установлен между двух резервуаров с запасом сжатого воздуха ниже них. Даже несмотря на то, что представляется более реальным использование двукратного расширения воздуха вместо троекратного, непонятно, почему два видимых цилиндра тандем имеют одинаковый диаметр; возможно, это – сторона низкого давления, и тандемные цилиндры использовались, чтобы увеличить общую площадь поршней, вписавшись в габарит.
