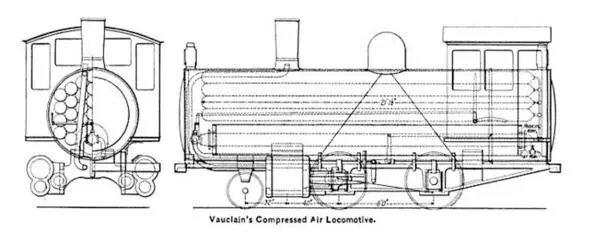

Пневматический локомотив Балдвина с подогревателем воздуха. 1899 г. Фото из журнала «American Engineer and Railroad Journal»,

февраль 1899, стр. 58.

Пневмолокомотивы для западной французской сети 12 12 Журнал «Nature», 1901, 2-й выпуск. . В 1901 г. Общество Saint-Leonard 13 13 Основано 13 февраля 1836 г. Жаном-Генри Ренье-Понселе в бельгийском г. Льеж. Первый локомотив построен в 1840 г. За время своего существования до 1932 г. Общество построило 1465 паровозов. построило четыре пневматических локомотива (№6001 – 6004) для западной французской сети.

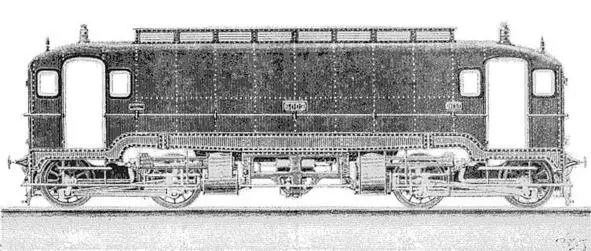

Пневмолокомотив для западной французской сети. 1901 г.

Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Для линий, обслуживающих Бретань и Нормандию, только что был построен новый подземный железнодорожный вокзал Монпарнас около Сены, чтобы разгрузить существующий вокзал на Монпарнасе. Эти линии обычно обслуживались электровозами, которые питались постоянным током напряжением 650 В из третьего рельса. Это напряжение уже широко использовалось на французских трамваях. Однако, поскольку с Парижем было заключено соглашение, исключающее использование паровозов внутри новой станции, были необходимы альтернативные способы тяги при внезапной потере питания. Выбор пал на локомотивы, работающие сжатым воздухом.

Пневмолокомотивы имели две двухосные тележки. Локомотивы могли управляться с любого конца. Воздух запасался в 33 воздушных резервуарах (предположительно цилиндрической формы) в средней части локомотива. Имелся промежуточный резервуар с воздухом давлением 20 ат. Около каждой тележки располагалось два цилиндра: воздух давлением 20 ат поступал в цилиндр высокого давления, расширялся в нём до 10 ат, после чего направлялся в цилиндр низкого давления.

Устройства для зарядки воздухом находились на крыше в обоих концах локомотива. Также в каждом конце были установлены подогреватели, чтобы перед использованием подогреть запасённый воздух, увеличивая развиваемую мощность и предотвращая замораживание цилиндров, поскольку воздух при расширении охлаждался. Локомотивы были оснащены и тормозом Вестингауза, и ручными тормозами.

Мощность локомотивов, по-видимому, была недостаточной, поскольку в 1910 г. они были заменены электровозами. Скорее всего, эти электровозы имели питание от аккумуляторных батарей, поскольку иначе они не могли бы использоваться при отключении электроснабжения.

Сжатый воздух производился на заводе, располагавшемся недалеко от площади вокзала Монпарнас, тремя независимыми группами машинного оборудования. Каждая группа включала в себя питающийся электроэнергией, поставляемой от электростанции Исси по общей электросети, трёхфазный электродвигатель напряжением 5000 В, который служил для привода вертикального компрессора Мекарского мощностью 200 л.с. с частотой вращения 100 об/мин. Завод использовал сжатый воздух давлением 6 ат, поставляемый компанией Compagnie Parisienne, которая распределяла сжатый воздух для энергетических целей через сеть труб под улицами Парижа, и поднимал его давление до 100 ат.

Компрессоры имели четыре цилиндра, и каждый компрессор мог поставлять 2000 кг воздуха в час. Воздух при конечном давлении хранился в шести группах из 20 баков, что имело существенное значение, так как сжатый воздух нужен для запуска локомотивов при перерывах электроснабжения. Рядом находились специальные средства для заполнения воздухоподогревателей (предположительно) горячей водой.

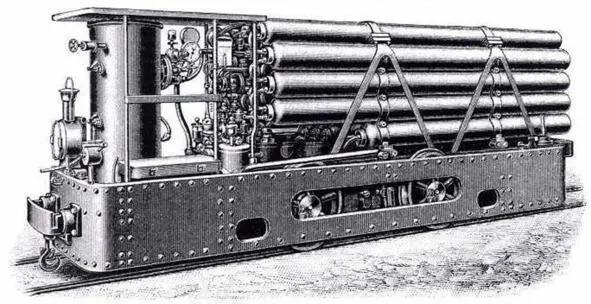

Симплонский пневмолокомотив. 1902 г.

Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Несколько сложных на вид локомотивов на сжатом воздухе были построены для сооружения Симплонского тоннеля швейцарским локомотивостроительным заводом в Винтертуре. Вертикальный цилиндр слева – это резервуар для подогрева воздуха. В статье ниже говорится, что бак был заполнен перегретой водой, то есть водой, которая могла бы перейти в пар, если бы не находилась под давлением. Это увеличивало теплоёмкость воды.
