Муфта Липеца.

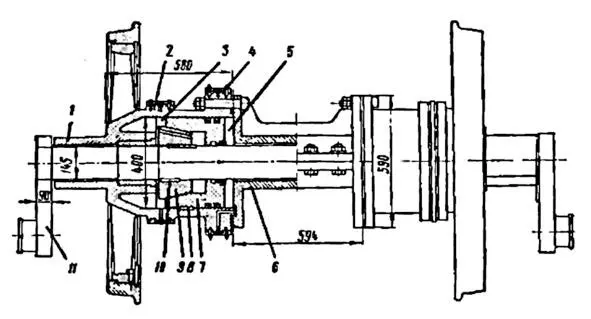

Муфта состоит из ступицы 1, отлитой вместе с колёсами, корпуса 6, соединённого с нею болтами, и чугунного поршня 7, который может скользить вдоль ступицы 1 и благодаря шпонке 8 вращаться только вместе с ней. Другими словами, части 1, 6 и 7 должны вращаться вместе с колёсами. Насадка 9 шпонкой 10 жёстко соединяется с осью 11, которая должна приводиться в движение дизелем. Направляя сжатый воздух через кольцо 4 в полость 5 и сдвигая тем самым поршень 7 влево, можно заклинить колесо с осью. Подачей воздуха через кольцо 2 в полость 3 производится расцепка их.

Проект тепловоза Липеца.

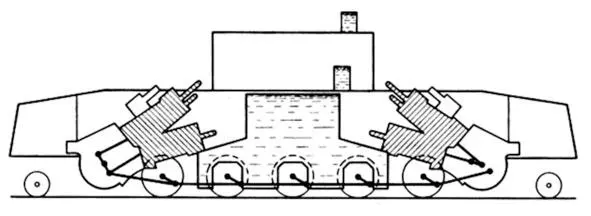

V-образные двигатели с наклонными цилиндрами установлены на брусковой раме специальной формы.

Колёсные пары с этими муфтами находились в одном из петербургских депо, куда они были привезены в 1912 г. для продолжения опытов. Петербургский тормозной завод предлагал изменить подвод воздуха и брался изготовить такие муфты, гарантируя отсутствие утечки воздуха.
