М. Нсанов - Цифровые устройства. Учебник для колледжей

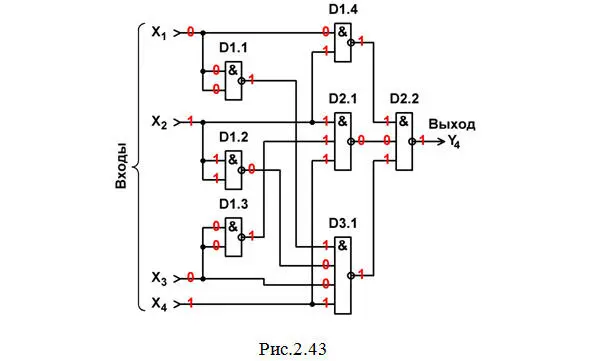

12. Составляем перечень элементов к этой схеме (табл. 2.20).

14. Записываем СКНФ:

Y 4= (X 1\/ X 2\/ X 3\/ X 4) · (X 1\/ X 2\/ X 3\/ X 4′) ·

· (X 1\/ X 2\/ X 3′ \/ X 4) · (X 1\/ X 2′ \/ X 3\/ X 4) ·

· (X 1\/ X 2′ \/ X 3′ \/ X 4) · (X 1\/ X 2′ \/ X 3′ \/ X 4′) ·

· (X 1′ \/ X 2\/ X 3\/ X 4) · (X 1′ \/ X 2\/ X 3\/ X 4′) ·

· (X 1′ \/ X 2\/ X 3′ \/ X 4) · (X 1′ \/ X 2\/ X 3′ \/ X 4′).

15. Минимизируем СКНФ методом Вейча (рис. 2.44).

16. Подсчитываем требуемое количество элементов: 3 элемента НЕ +5 элементов 2ИЛИ+1 элемент 4И.

17. Подбираем микросхемы: одна микросхема КР1533ЛН1, две микросхемы КР1533ЛЛ1 и одна микросхема КР1533ЛИ6.

18. Строим схему ЦУ в базисе И, ИЛИ, НЕ (рис. 2.45) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов (см. краснуюстроку в табл. 2.18).

19. Составляем перечень элементов к этой схеме (табл. 2.21).

21. Переходим к базису ИЛИ-НЕ:

Y 4= [(X 1′ \/ X 2) · (X 1\/ X 4) · (X 2\/ X 3) · (X 1\/ X 2′ \/ X 3′)]′′ =

= [(X 1′ \/ X 2)′ \/ (X 1\/ X 4)′ \/ (X 2\/ X 3)′ \/ (X 1\/ X 2′ \/ X 3′)′]′ =

= (X 1′ ↓ X 2) ↓ (X 1↓ X 4) ↓ (X 2↓ X 3) ↓ (X 1↓ X 2′ ↓ X 3′).

22. Подсчитываем требуемое количество элементов: 5 элементов 2ИЛИ-НЕ(из них 3 элемента – для отрицания Х 1, Х 2и Х 3) +1 элемент 3ИЛИ-НЕ+1 элемент 4ИЛИ-НЕ.

23. Подбираем микросхемы. Здесь предварительно следует обратить внимание на один очень важный момент. Мы только что определили, что в данном случае для построения схемы потребуется элемент 4ИЛИ-НЕ. Но в серии КР1533 нет микросхем, содержащих такие элементы. Как быть? В этом случае берут элементы с большим количеством входов. Но ведь при этом один или несколько входов элемента оказываются лишними, как поступать с ними? С этого момента следует запомнить: неиспользуемые входы логических элементов и вообще любых ЦУ ни в коем случае нельзя оставлять свободными, их обязательно нужно куда-либо присоединять (за редчайшим исключением). Куда – это зависит от функции данного входа в конкретном элементе или ЦУ. Теоретически у элементов И и И-НЕлишние входы лучше всего подключать к источнику сигнала логической 1 (см. тему 2.9), у элементов ИЛИи ИЛИ-НЕ – к источнику сигнала логического 0 (см. тему 2.9). Но практически лишние входы любого логического элемента обычно подключаются к любым другим используемым входам этого же элемента.

Именно поэтому в нашей схеме вместо элемента 4ИЛИ-НЕприходится использовать элемент 5ИЛИ-НЕиз микросхемы КР531ЛЕ7 той же структуры ТТЛШ, которую имеют микросхемы серии КР1533 (в схеме – D4.1), у которого лишний вход подключен к соседнему. Кроме этого, нам потребуются две микросхемы КР1533ЛЕ1 и одна микросхема КР1533ЛЕ4.

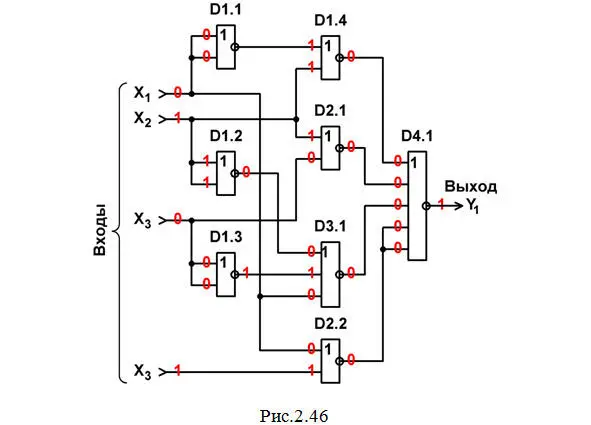

24. Строим схему ЦУ в базисе ИЛИ-НЕ(рис.2.46) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов (см. краснуюстроку в табл. 2.18).

25. Составляем перечень элементов к этой схеме (табл. 2.22).

27. Оценим качество всех четырех схем:

– исключаем схему в базисе ИЛИ-НЕ(рис.2.48), у которой наибольшие аппаратурные затраты W = 2,33
