Юрий Зудбинов - Азбука ЭКГ

Последовательность описанных изменений электрокардиограммы, свойственная стадийности инфарктного процесса, настолько закономерна, что можно смело назвать ее шестым признаком инфаркта миокарда.

По своей сути инфаркты миокарда делятся на две большие группы: крупноочаговые и мелкоочаговые . Это деление ориентировано не только на объем некротизированной мышечной массы, но и на особенности кровоснабжения миокарда.

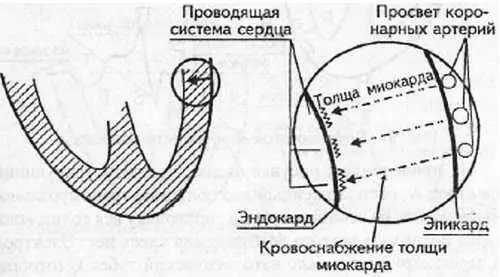

Рис. 96. Особенности кровоснабжения миокарда

Питание мышцы сердца осуществляется по коронарным артериям, анатомически расположенным под эпикардом. По миокарду ток крови распространяется вглубь — от эпикарда к эндокарду. Поэтому при гибели миокардиоцитов в толще миокарда (интрамуральный инфаркт) или вблизи эндокарда (субэндокардиальный инфаркт) нарушение кровоснабжения происходит скорее всего на уровне концевых разветвлений коронарных артерий или даже на уровне микроциркуляции.

Иное дело гибель клеток миокарда вблизи эпикарда (субэпикардиальный или трансмуральный инфаркт), где только начинается кровоток в глубь миокарда. Вероятно, в этом случае речь идет о тромбозе крупной коронарной артерии.

Поэтому к крупноочаговым инфарктам миокарда относят трансмуральный и субэпикардиальный инфаркты. Интрамуральный и субэндокардиальный инфаркты принято рассматривать как мелкоочаговые.

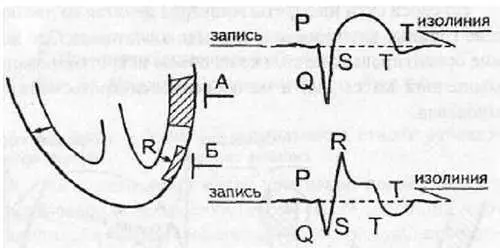

Рис. 97. Крупноочаговые инфаркты миокарда

На приведенном рисунке видно, что регистрирующий электрод А , расположенный над областью трансмурального инфаркта, не запишет зубец R, поскольку вся толща миокарда погибла и вектора возбуждения здесь нет. Электрод А зарегистрирует только патологический зубец Q(отображение вектора противоположной стенки).

В случае субэпикардиального инфаркта погибает не вся толща миокарда, какая-то часть вектора возбуждения миокарда остается, и эта оставшаяся часть вектора отобразится регистрирующим электродом Б на ЭКГ ленте небольшим зубцом R.

Следовательно, соизмеряя амплитуду зубцов Rи Qв одном инфарктном комплексе QRS, можно определить глубину поражения мышцы сердца в зоне инфаркта. Это нетрудно будет сделать вам самостоятельно.

Суть в другом. На основании приведенных только что данных требует уточнения формулировка первого ЭКГ признака инфаркта миокарда. Напомним его — исчезновение зубца Rв отведениях, расположенных над областью инфаркта. Вполне понятно, что имеют место не только трансмуральные, но и субэпикардиальные инфаркты миокарда.

Поэтому уточненная формулировка первого признака будет звучать как исчезновение зубца К или уменьшение его амплитуды в отведениях, расположенных над областью инфаркта.

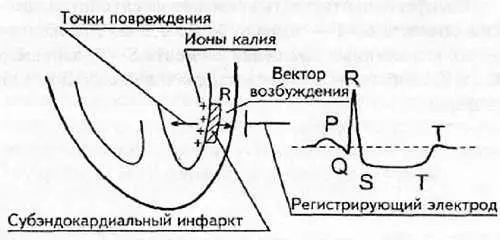

Рис. 98. Субэндокардиальный инфаркт миокарда

При этом инфаркте величина вектора возбуждения миокарда не изменяется, поскольку он берет начало от проводящей системы желудочков, заложенной под эндокардом, и достигает неповрежденного эпикарда. Следовательно, первый и второй ЭКГ признаки инфаркта отсутствуют.

Ионы калия при некрозе миокардиоцитов изливаются под эндокард, формируя при этом токи повреждения, вектор которых направлен кнаружи от скопления электролита. Сила токов повреждения в данном случае небольшая, и они регистрируются только электродом, расположенным над зоной инфаркта. Противоположный зоне инфаркта электрод не фиксирует эти слабые токи повреждения, которые не преодолевают объем крови, циркулирующей в полостях сердца, и межжелудочковую перегородку.

В отведениях, расположенных над областью инфаркта, токи повреждения отображаются на ЭКГ ленте горизонтальным смещением сегмента S- Тниже изоэлектрической линии более чем на 0,2 mV. Это основной ЭКГ признак субэндокардиального инфаркта.

Следует акцентировать внимание на глубину депрессии сегмента S- Т— именно более 0,2 mV, поскольку менее выраженные смещения сегмента S- Т, например 0,1 mV, свойственны субэндокардиальной ишемии, а не инфаркту.
