Юрий Зудбинов - Азбука ЭКГ

1. Первый ЭКГ вариант — синдром S I- Q III- T III.

2. Второй ЭКГ вариант — остро возникшая гипертрофия правых отделов сердца.

3. Третий ЭКГ вариант — остро возникшие наджелудочковые тахиаритмии.

При первом ЭКГ варианте ТЭЛА на электрокардиограмме появляются глубокие зубец Sв I стандартном и зубец Qв III стандартном отведениях, а зубец Тв III стандартном отведении становится отрицательным.

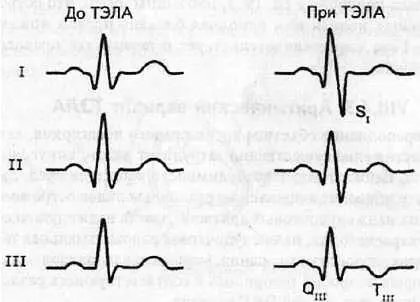

Рис. 101. Электрокардиографический синдром S I- Q III- T III

Особо значимыми становятся указанные изменения ЭКГ при определении их в динамике, т. е. при сопоставлении исследуемой электрокардиограммы с предыдущими, зарегистрированными ранее, до возникновения ТЭЛА.

Появление (или углубление) зубца Qв III стандартном отведении в сочетании с развивающейся негативностью зубца Тздесь же весьма напоминает ЭКГ картину при заднем (нижнем) инфаркте миокарда, что следует иметь в виду при дифференциальной диагностике ТЭЛА.

Резкое переполнение объемом крови правых отделов сердца, наблюдаемое при ТЭЛА, проявляется на электрокардиограмме признаками остро возникший гипертрофии этих отделов: правого предсердия и правого желудочка (второй ЭКГ вариант).

Гипертрофия правого предсердия проявляется на ЭКГ феноменом Р-pulmonale — высокий заостренный зубец Рво II стандартном отведении (см. гл. IV.4).

Гипертрофия правого желудочка с перегрузкой описывалась подробно в гл. IV.3, напомним лишь, что остро возникшая полная или неполная блокада правой ножки пучка Гиса также свидетельствует о перегрузке правого желудочка.

Переполнение объемом крови правого предсердия, его перерастяжение существенно затрудняет работу синусового узла, снижает порог возбудимости миокарда предсердия, что приводит к появлению различных видов остро возникших наджелудочковых аритмий: частая наджелудочковая экстрасистолия, наджелудочковая пароксизмальная тахикардия, пароксизм мерцания, мерцательная тахиаритмия, о которых подробно говорилось в соответствующих разделах. Это и есть третий ЭКГ вариант.

Естественно, выделенные нами три различных ЭКГ варианта ТЭЛА не охватывают все многообразие изменений кардиограммы при этой патологии. Могут быть сочетания вариантов, возможно, есть и иные проявления (подъем сегмента S- Тв V 1, V 2, V 3, появление глубокого зубца S во всех грудных отведениях), однако рассмотренная нами ЭКГ картина при ТЭЛА встречается наиболее часто.

Воспаление перикардиальной сорочки меняет ее электрическое состояние, что приводит к формированию так называемых «токов воспаления», которые направлены от сердца.

Поэтому любой электрод, находящийся над областью сердца, регистрирует эти «токи воспаления», направленные на него, что графически отображается на электрокардиограмме подъемом сегмента S- Тво всех отведениях. Такой содружественный подъем сегмента S- Тво всех, даже противоположных друг другу, отведениях, называется конкордантностью.

Таким образом, ЭКГ-признаком сухого перикардита является конкордантный подъем сегмента S- Тво всех отведениях.

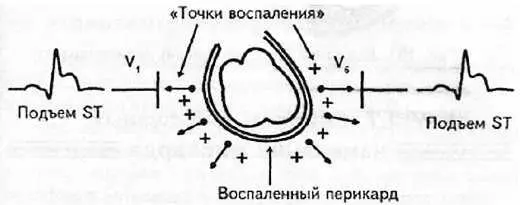

Рис. 102. Фибринозный (сухой) перикардит

Симптоматика сухого перикардита (боль в прекардиальной области) в сочетании с ЭКГ изменениями (подъем сегмента S- Т) весьма напоминает картину инфаркта миокарда. Именно конкордантный подъем сегмента S- Т, а не дискордантность его, наблюдаемая при инфаркте, помогает правильно дифференцировать эти два заболевания.

При выпотном перикардите между сердцем и его перикардиальной сорочкой накапливается жидкость, которая затрудняет проведение электрического импульса от миокарда к регистрирующим электродам. Электрический импульс доходит к ним заметно ослабленным.

Поэтому ЭКГ признаком экссудативного перикардита является значительное снижение вольтажа всех зубцов предсердно-желудочкового комплекса во всех отведениях.
