Юрий Зудбинов - Азбука ЭКГ

Если же разница между наибольшим и наименьшим интервалами Р — Р составляет более 0,12", то имеет место синусовая аритмия.

Рис. 67. Синусовая аритмия: интервалы Р-Рразличны; самый большой интервал Р- Ротличается от самого малого интервала Р-Рболее чем на 0,12"

Аритмия ( arhythmia , греч.) понимается как нестройность или (в крайней степени своей выраженности) как отсутствие ритма.

Существует достаточно много разновидностей аритмий, но мы рассмотрим главные, наиболее часто встречающиеся виды — экстрасистолию, пароксизмальную тахикардию, мерцание и трепетание.

Среди различных нарушений ритма сердца экстрасистолия встречается чаще всего.

Под экстрасистолией понимают внеочередное возбуждение (и последующее сокращение) всего сердца или его отделов.

Причиной экстрасистолы считают наличие активного гетеротопного очага, который генерирует достаточно значимый по электрической силе импульс, способной «перебить», нарушить работу основного водителя ритма сердца — синусового узла.

Если гетеротопный (он же эктопический) очаг, вызывающий внеочередное возбуждение (сокращение) сердца, находится в предсердиях, такую экстрасистолу принято называть предсердной.

При желудочковой экстрасистоле эктопический очаг находится соответственно в желудочках.

Первый ЭКГ признак

Поскольку экстрасистола — это внеочередное возбуждение, то на ЭКГ ленте месторасположение ее будет раньше предполагаемого очередного синусового импульса. Поэтому пред экстрасистолический интервал, т. е. интервал R(синусовый) — R(экстрасистолический) будет меньше интервала R(синусовый) — R(синусовый).

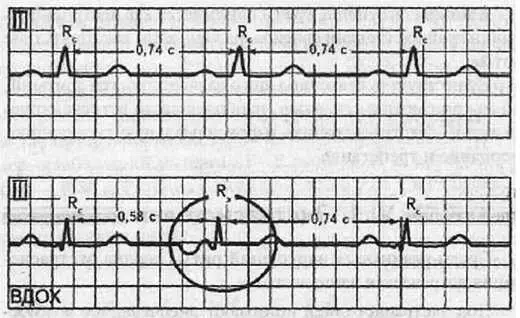

Рис. 68. Предсердная экстрасистола.

В отведении III (вдох) — предсердная экстрасистола

Краткая запись — интервал R(с)— R(э) < интервала R(с)- R(с).

Второй ЭКГ признак

Поскольку экстрасистолический (он же эктопический, он же гетеротопный) очаг находится в предсердиях, то предсердия будут вынуждены возбуждаться от импульса из этого очага. Возбуждение предсердий отображается на ЭКГ формированием зубца Р.

Следовательно, перед желудочковым экстрасистолическим комплексом будет регистрироваться экстрасистолический зубец Р, отличный от нормального зубца Р.

Краткая запись — имеется зубец Р(э), отличный от зубца Р(с).

Третий ЭКГ признак

Поскольку экстрасистолический импульс после возбуждения предсердий попадает к желудочкам по основным нормальным проводящим путям (атриовентрикулярное соединение, пучок Гиса, его ножки), то форма желудочкового экстрасистолического комплекса ничем не отличается от формы нормального (синусового) желудочкового комплекса.

Краткая запись — по форме QRS(э) не отличается от QRS(с).

Четвертый ЭКГ признак

Непосредственно после экстрасистолического импульса в подавляющем большинстве случаев имеет место постэкстрасистолический интервал, или компенсаторная пауза. Если Сложить длину предэкстрасистолического и постэкстрасистолического интервалов, то при полной компенсаторной паузе указанная сумма интервалов будет равна длине двух нормальных синусовых интервалов R— R. В случае предсердной экстрасистолии компенсаторная пауза является неполной, т. е. сумма пред- и постэкстрасистолического интервалов меньше длины двух синусовых интервалов R— R.

Краткая запись — неполная компенсаторная пауза. Интервал R(с)— R(э)— R(с) < интервала R(с)— R(с)— R(с).

Активный экстрасистолический очаг находится в желудочках.

Первый ЭКГ признак

Этот признак характеризует экстрасистолу как таковую, вне зависимости от места расположения эктопического очага.

Краткая запись — интервал R(с)— R(э) < интервала R(с)- R(с).

Второй ЭКГ признак
