Атриовентрикулярное соединение способно пропускать любые импульсы только в одном направлении — от предсердий к желудочкам. Поэтому экстрасистолический импульс, возбудив желудочки, к предсердиям через атриовентрикулярное соединение не пройдет.

Следовательно, предсердия от экстрасистолического импульса не возбудятся и зубца Р(э) перед экстрасистолическим желудочковым комплексом не будет.

Краткая запись — отсутствует Р(э).

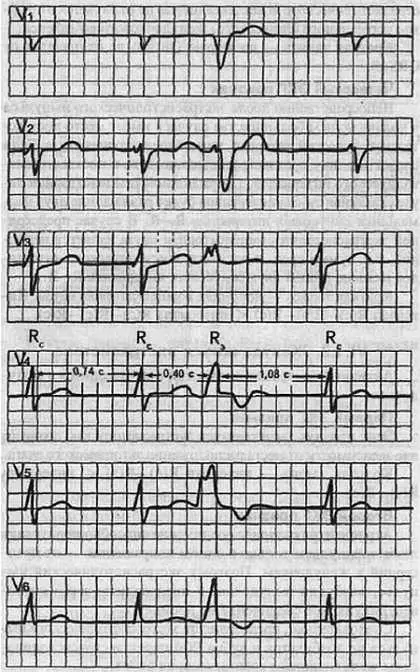

Рис. 69. Желудочковая экстрасистола (синхронная запись грудных отведений)

Третий ЭКГ признак

Топически располагаясь в одном из желудочков, эктрасистолический очаг возбудит сначала желудочек, в котором он находится, а затем другой желудочек, т. е. желудочки будут возбуждаться не одновременно, а поочередно.

Следовательно, желудочковый экстрасистолический комплекс QRSбудет уширен более 0,12 с, деформирован как при блокаде ножки пучка Гиса.

Краткая запись — комплекс QRS(э) > 0,12", деформирован.

Четвертый ЭКГ признак

Поскольку экстрасистолический импульс ретроградно не преодолевает атриовентрикулярное соединение и не распространяется по предсердиям, то он не нарушает ритмичную работу синусового узла, т. е. не разряжает его. Поэтому сумма предэкстраситолического и постэкстрасистолического интервалов равна двум нормальным синусовым интервалам R— R, т. е. имеет место полная компенсаторная пауза.

Краткая запись — полная компенсаторная пауза. Интервал R(с)— R(э)— R(с) = интервалу R(с)— R(с)— R(с).

Итак, для предсердной экстрасистолы характерны:

1. Интервал R(с)— R(э) < интервала R(с)— R(с).

2. Имеется зубец Р(э), отличный от зубца Р(с).

3. Комплекс QRS(э) не отличается от комплекса QRS(с).

4. Неполная компенсаторная пауза.

ЭКГ признаки желудочковой экстрасистолы:

1. Интервал R(с)— R(э) < интервала R(с) — R(с).

2. Зубец Р(э) отсутствует.

3. Комплекс QRS(э) > 0,12", деформирован.

4. Полная компенсаторная пауза.

В большинстве случаев экстрасистол имеет место компенсаторная пауза, однако иногда ее может и не быть, что наблюдается при интерполированных и групповых экстрасистолах.

Длительность компенсаторной паузы (полная или неполная) зависит от вмешательства или невмешательства экстрасистолического импульса в работу основного водителя ритма сердца — синусового узла.

1. Неполная компенсаторная пауза

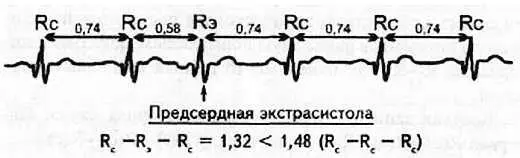

Рис. 70. Неполная компенсаторная пауза

При нахождении гетеротопного очага возбуждения в предсердиях импульс, выходящий из него, нарушает ритмичную работу синусового узла. Этот импульс «разряжает» до нуля электрический потенциал синусового узла, работа которого начинается как бы с новой точки отсчета. Поэтому следующий после экстрасистолы синусовый импульс возникает через промежуток времени, в течение которого происходит восстановление потенциала синусового узла. Этот промежуток (постэкстрасистолический интервал) равен продолжительности нормального синусового интервала R— R.

Если учесть, что предэкстрасистолический интервал всегда меньше нормального синусового интервала, то сумма пред- и постэкстрасистолических интервалов будет меньше двух нормальных интервалов R— R.

Это и есть неполная компенсаторная пауза.

2. Полная компенсаторная пауза

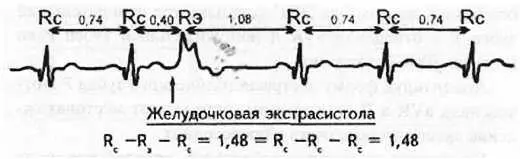

Рис. 71. Полная компенсаторная пауза

В случае расположения гетеротопного очага в желудочках экстрасистолический импульс не проходит через атриовентрикулярное соединение и не нарушает работу синусового узла.

Синусовый узел ритмично посылает импульсы в проводящую систему сердца, несмотря на экстрасистолу.

Один из этих синусовых импульсов, приходя к желудочкам, застает их в состоянии возбуждения от экстрасистолического импульса: они не могут ответить на синусовый импульс в этот момент. На ЭКГ ленте регистрируется экстрасистолический, а не синусовый желудочковый комплекс QRS. Желудочки сердца ответят на следующий после экстрасистолы синусовый импульс, и таким образом при сложении пред- и постэкстрасистолических интервалов получается значение, равное двум нормальным интервалам R— R.
