Юрий Зудбинов - Азбука ЭКГ

При полной атриовентрикулярной блокаде предсердия возбуждаются от основного водителя ритма сердца — от синусового узла. Поэтому на электрокардиограмме будет иметь место зубец Р, регистрируемый с определенной постоянной частотой (например, 90 в минуту), а интервалы Р- Р, измеренные на разных участках ЭКГ ленты, будут одинаковы (в нашем примере — 0,67 с).

А что же будет водителем ритма для желудочков, если импульсы от синусового узла к желудочкам через заблокированное атриовентрикулярное соединение не проходят?

В этих ситуациях активизируются водители ритма сердца 2-го порядка. Ранее мы о их не говорили. Теперь, для понимания сути полной атриовентрикулярной блокады, настала очередь поговорить о них подробнее.

Пейсмекерные клетки, т. е. специфические клетки миокарда, способные генерировать электрический импульс, во множестве заложены в проводящей системе сердца. Помимо известного нам скопления их в синусовом узле, пейсмекерные клетки располагаются также в атриовентрикулярном соединении, в ножках и ветвях пучка Гиса, в волокнах Пуркинье. Чем дистальнее от синусового узла расположены пейсмекерные клетки, тем меньшей активностью они обладают, и частота генерации импульса у них существенно уступает частоте образования синусового импульса. Поэтому в норме синусовый импульс, образуясь чаще, как бы подавляет активность пейсмекерных клеток низшего порядка (разряжает их электрический потенциал). И в нормальных условиях эти пейсмекерные клетки не могут проявить себя как водители ритма сердца. Иное дело — полная атриовентрикулярная блокада, при которой синусовый импульс не может пройти атриовентрикулярное соединение и разрядить его пейсмекерные клетки. В этом случае пейсмекеры атриовентрикулярного соединения берут на себя роль водителя ритма для желудочков.

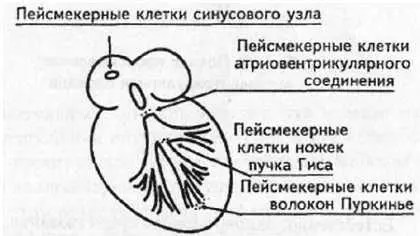

Рис. 59. Пейсмекерные клетки

Однако частота генерации импульса этими клетками значительно ниже частоты, генерируемой пейсмекерами синусового узла. Поэтому желудочки будут возбуждаться реже, чем предсердия, и на ЭКГ ленте интервал R- Rбудет длиннее интервала Р- Р. Частота, с которой возбуждаются желудочки, равна приблизительно 40 в минуту, а длина интервала R- Rв этом случае — 1,5 с.

Форма желудочкового комплекса QRSпри этом существенных изменений не претерпевает, поскольку к желудочкам импульс от пейсмекерных клеток атриовентрикулярного соединения попадает своим обычным путем — по проводящей системе Гиса. Ширина комплекса QRSбудет в пределах нормы 0,10+-0,02" и не превышать 0,12 с.

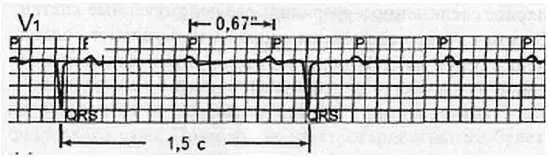

Рис. 60. Полная проксимальная атриовентрикулярная блокада

Естественно, одновременное существование двух независимых ритмов (синусового для предсердий, атриовентрикулярного для желудочков) неминуемо приведет к ситуации, когда в определенный момент оба ритма совпадут.

На электрокардиограмме при этом произойдет наложение зубца Р(предсердный ритм) на комплекс QRS(желудочковый ритм), и в итоге, получится так называемый сливной комплекс.

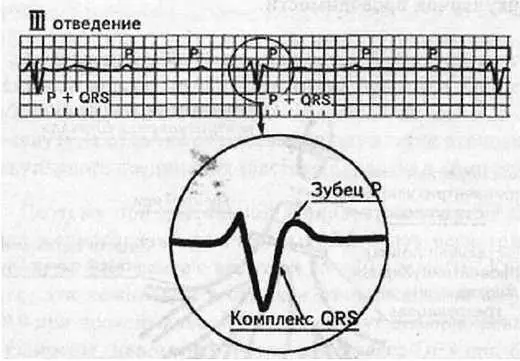

Рис. 61. Все признаки полной атриовентрикулярной блокады. В III отведении — сливной комплекс

Внимательный читатель заметит, что излагая материал о нарушении внутрижелудочковой проводимости, вариант трехпучковой (трифасцикулярной) блокады мы назвали полной атриовентрикулярной блокадой. В то же время в этом разделе, описан иной механизм формирования полной атриовентрикулярной блокады.

Мы не погрешили против истины. Действительно, имеет место полная атриовентрикулярная блокада как следствие блокады всех трех ветвей проводящей системы желудочков, и есть полная атриовентрикулярная блокада как результат существенного ухудшения атриовентрикулярной проводимости.

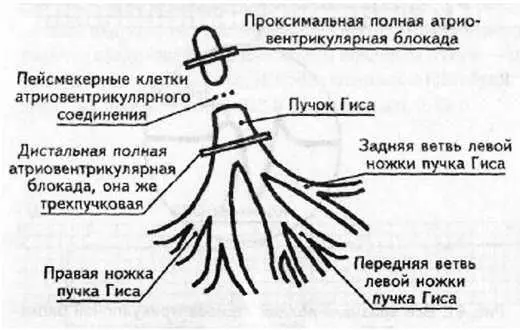

Рис. 62. Две полные блокады

Блокаду, которая имеет место в самом атриовентрикулярном соединении, называют проксимальной; она как бы ближе по анатомическому уровню к предсердиям.
