В зависимости от того, как часть синусовых импульсов не проходит атриовентрикулярное соединение и теряется в нем, различают несколько вариантов атриовентрикулярной блокады 2-й степени.

а) Вариант Мобитц 1

В ряде случаев атриовентрикулярная проводимость как бы постепенно ухудшается с каждым последующим проведением очередного синусового импульса, достигая в определенный момент такого ухудшения, что проведение импульса становится невозможным.

Предположим, что из синусового узла вышло четыре импульса. Первый из них пройдет атриовентрикулярное соединение без существенной задержки (время прохождения — интервал Р- Qравен 0,12"). Второй импульс тоже пройдет атриовентрикулярное соединение, но затратит на это времени больше, чем первый (время прохождения — интервал Р- Qравен 0,14"). Третий импульс также пройдет по атриовентрикулярному соединению: с огромным трудом, с большой задержкой — но пройдет (время прохождения — интервал Р- Qравен 0,16"). А вот четвертому импульсу не повезло: атриовентрикулярная проводимость к этому моменту настолько ухудшилась, что его проведение стало невозможным.

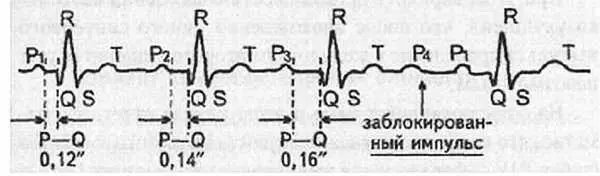

Рис. 57. Неполная атриовентрикулярная блокада 2-й степени, Мобитц 1, 4:3

Такой вариант блокирования проведения синусового импульса по атриовентрикулярному соединению назван вариант Мобитц 1. При этом подчеркивается периодика прохождения синусовых импульсов 4:3, т. е. из четырех синусовых импульсов атриовентрикулярное соединение прошло только три.

Естественно, что при варианте Мобитц 1 может наблюдаться и другая периодика, например 5:4, 6:5 и т. д. Могут иметь место также иные темпы постепенного затруднения проводимости каждого последующего синусового импульса, и как следствие, время прохождения атриовентрикулярного соединения будет отлично от нашего случая, например изменение интервала Р- Qв пределах 0,16"— 0,19"— 0,22".

Постепенное удлинение интервала Р- Qописали независимо друг от друга Венкебах и Самойлов. В их честь эта разновидность периодики названа периодикой Венкебаха-Самойлова.

б) Вариант Мобитц 2

По мере ухудшения условий проведения синусового импульса по атриовентрикулярному соединению наблюдается другой вариант неполной блокады — Мобитц 2.

При этом варианте проводимость соединения настолько ухудшена, что после прохождения одного синусового импульса проведение к желудочкам второго становится уже невозможным.

На электрокардиограмме в этом случае отчетливо заметно, что после прохождения первого синусового импульса (зубец Р 1) — формируется желудочковый комплекс QRS, а проведение второго импульса заблокировано; после зубца Р 2нет комплекса QRS, на ЭКГ ленте вычерчивается прямая изолиния.

Важно подчеркнуть, что в связанных предсердно-желудочковых комплексах Р— QRSинтервал Р- Qостается постоянным, т. е. не изменяется в отличие от варианта Мобитц 1.

Поэтому Мобитц 2 называют еще и вариант неполной атриовентрикулярной блокады с постоянным (фиксированным) интервалом Р- Q.

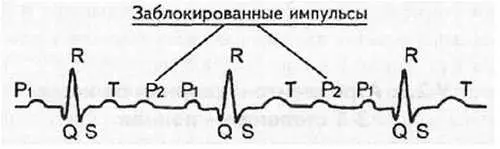

Рис. 58. Неполная атриовентрикулярная блокада 2-й степени, Мобитц 2, 2:1

Указанная периодика 2:1 свидетельствует, что из двух синусовых импульсов атриовентрикулярное соединение прошел только один. Естественно, имеет место и другая периодика, например 3:1, которая подразумевает, что из трех синусовых импульсов только один пройдет атриовентрикулярное соединение и достигнет желудочков, возбудив их. Бывают периодики 4:1, 5:1, 6:1.

в) Вариант «высокостепенная блокада»

Какова же будет частота возбуждения (сокращения) желудочков при периодике 4:1, если синусовый узел вырабатывает, скажем, 80 импульсов в минуту? Всего 20 сокращений в минуту. Конечно, при такой частоте сердечных сокращений пациент будет находиться в критическом состоянии. Поэтому, учитывая особую опасность для жизни пациента, периодики 4:1 и выше выделяют в особый вариант неполной атриовентрикулярной блокады — высокостепенная блокада.

Наконец, по мере дальнейшего ухудшения атриовентрикулярной проводимости наступает такое состояние, когда ни один синусовый импульс не проходит атриовентрикулярное соединение. Это и есть полная атриовентрикулярная блокада.
