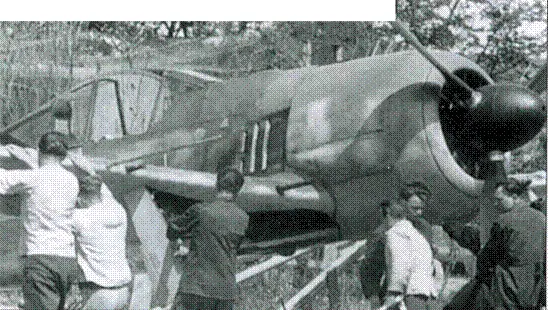

Внешне Fw 190A3 с двигателем BMW НО ID мало отличались от А2 поздних - фото 62

Внешне Fw 190A-3 с двигателем BMW НО ID мало отличались от А-2 поздних выпусков. С этого времени жалюзи в задней части капота и одиночный упор бронированного изголовья cmtLiu стандартными элементами оснащения самолета.

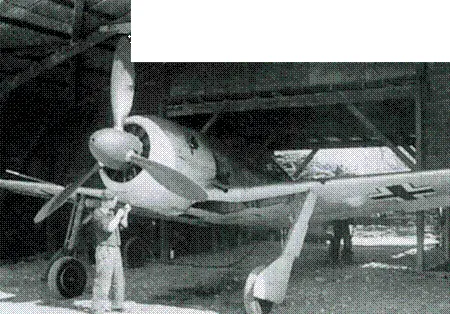

Механик закрывает капот самолета Fw 190А3 из JG 2 Внутренние створки ниши - фото 63

Механик закрывает капот самолета Fw 190А-3 из JG 2. Внутренние створки ниши шасси закрыты. Механики часто закрывали ›ти створки, когда предполагаюсь, что самолет будет долго стоять на земле.

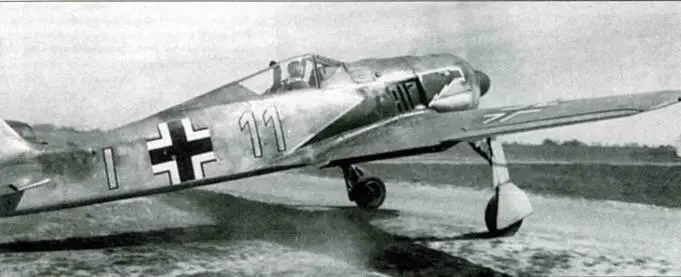

Стилизованное изображение головы орла ни борту самолета позволяло скрыть - фото 64

Стилизованное изображение головы орла ни борту самолета позволяло скрыть копоть, оседавшую ни бортах машины. Такой орел имелся на многих машинах из JG 2 «Рихтгофен».

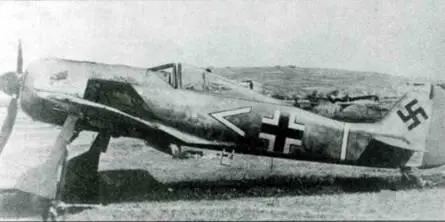

23 июня 1942 года оберлейтенант Арним Фабер из IIIJG 2 по ошибке приземлился - фото 65

23 июня 1942 года обер-лейтенант Арним Фабер из III./JG 2 по ошибке приземлился на английский аэродром. На капоте видна эмблема группы – голова петухи. Руль направления и ниж няя половина капота выкрашены в желтый цвет, в некоторых источниках цвет ошибочно указан как красный. Это был первый боеспособный Fw 190, попавший в руки союзников.

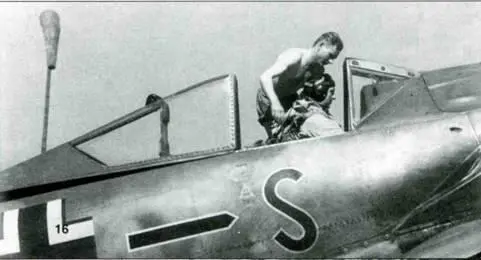

Майор Герхард Шёпфель командир JG 26 готовится к очередному вылету на своем Fw - фото 66

Майор Герхард Шёпфель, командир JG 26 готовится к очередному вылету на своем Fw 190А-3. Желтый треугольник под фонарем обозначает горловину бензобака. На треугольнике указан тип заливаемого бензина (СЗ) и его октановое число (100). Низке черными буквами указана емкость бака (292 л). Над приборной доской можно различить стекла коллиматорного прицела Revi С'12/D. На крышке фонаря сверху установлено пропускное устройство для радиоантенны.

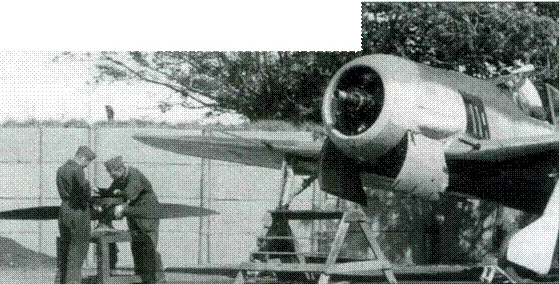

Цельнометаллический винт VDM снят для ремонта Демонтаж и регулировка винти - фото 67

Цельнометаллический винт VDM снят для ремонта. Демонтаж и регулировка винти были сравнительно простыми манипуляциями, требующими минимального оснащения. Снята также крыльчатка вентилятора, виден редуктор двигателя BMW 801.

Кроме того, самолеты А-4 вместо радиостанции FuG 7а оснащались более совершенной FuG 16Z. При этом на киле появилась небольшая стойка, к которой крепилась антенна. Эта внешняя особенность позволяет легко отличить самолеты серии А-4. В ходе серийного выпуска – самолетов А-4 вентиляционные отверстия в бортах фюзеляжа заменили подвижными жалюзи, благодаря чему появилась возможность регулировать температуру двигателя. В связи с ростом числа заказов. лицензионный выпуск самолетов освоила также фирма «Физлер» из Кассель-Вальдау.

Значительная часть самолетов А-4 не имела пушек MG FF в консолях крыльев. Существовали следующие варианты Ubruestbausatz:

Fw 190A-4/U1 – истребитель-бомбардировщик с подфюзеляжным пилоном ЕТС 501 без пушек MG FF. Из-за перебоев в поставках двигателя BMW 801D-2 осенью 1943 года некоторое число машин оснастили старыми моторами С-2.

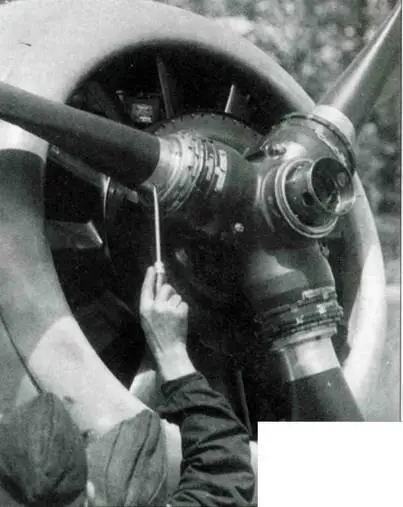

Винт установлен на место механики затягивают винты Многолопастный - фото 68

Винт установлен на место, механики затягивают винты. .Многолопастный вентилятор, установленный между двигателем и винтом, обеспечивал достаточное охлаждение двигателя. Лопасти винта выкрашены краской RLM 70, а крыльчатка вентилятора – черная.

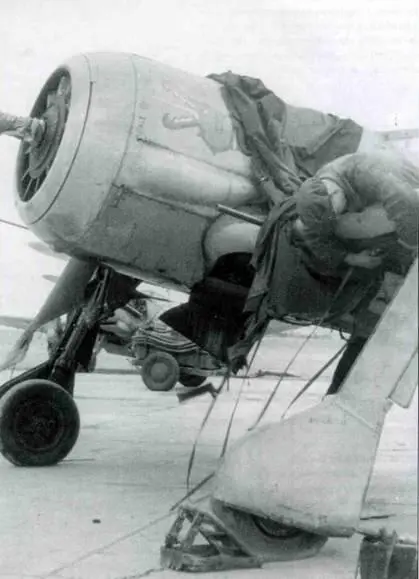

Эмблемой IIJG был дракон Tatzelwurm Цвет дракона обозначал звено - фото 69

Эмблемой II./JG / был дракон (Tatz.elwurm). Цвет дракона обозначал звено. Самолеты 5-го звена несли изображ ение красного дракона. Этот Fw 190A-3, очевидно, направлен в ремонт. Винт демонтирован, а сам самолет механик затягивает тентом, который входил в стандартную комплектацию машины.

Fw 190A-4/U3 – истребитель-бомбардировщик, как и U1. но регулярно оснащенный двигателем D-2, а также посадочным прожектором, установленным в передней кромке левого крыла. Обозначение A-4/U3 вскоре изменили на F-1 и дальнейшее развитие этого варианта вели уже в рамках серии Fw 190F.

Fw 190A-4/U4 – разведчик с двумя фотокамерами Rb 12,5/7x9, две пушки MG FF отсутствовали.

Fw 190A-4/U8 – дальний истребитель-бомбардировщик, способный нести под крыльями два 300- литровых подвесных бака (на креплениях VTr-Ju 87 фирмы «Везерфлюг», прикрытых дюралевыми обтекателями). Бомбы самолет нес на подфюзеляжном пилоте ЕТС 501. Чтобы облегчить перегруженный самолет, с него сняли все вооружение за исключением двух пушек MG 15I/20E. Этот вариант стал основой для следующей серии истребителей-бомбардировщиков – Fw 190G. получив при этом обозначение Fw 190G-1. Существовал также переходный вариант самолета (вероятно, в единственном экземпляре), с новыми держателями V.Mtt-Schloss для подвесных бензобаков.
