С. Иванов - Focke-Wulf FW190 A/F/G. Часть 1

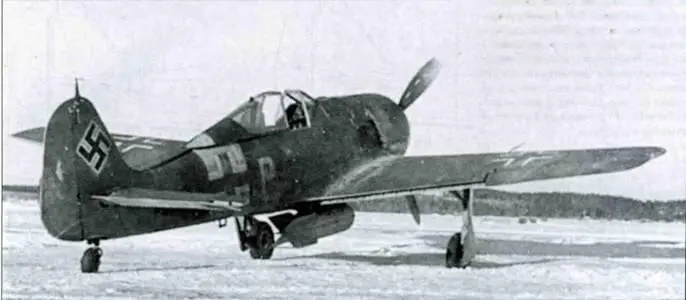

Истребитель-бомбардировщик Fw 190A-4/U3 мог брать на наружную подвеску разные бомбы. Этот самолет песет под фюзеляжем контейнер А В 500. Закрылки слегка выпущены, руль высоты, напротив, приподнят.

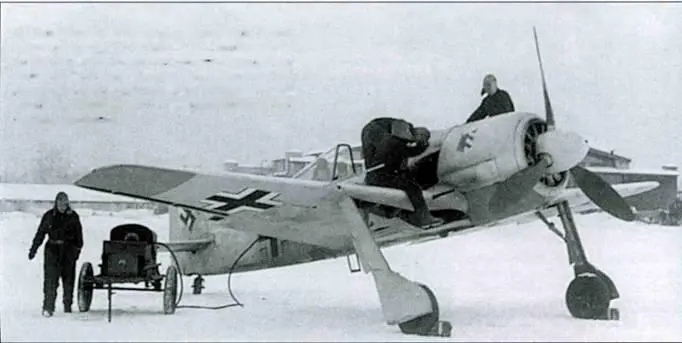

Наиболее цветастые обозначения можно было увидеть на самолетах из JG 54 «Грюнгерц». Самолет покрыт белым смыкаемым зимним камуфляжем, дополненным желтыми элементами быстрой идентификации. Пушки MG FF в консолях крыла сняты, но пушечные порты остались открытыми. Возле самолета стоит аккумуляторная тележка.

Fw 190A-5/U14 – торпедоносец, способный нести авиационную торпеду LT F5b на держателе ЕТС 502. Самолет также оснастили увеличенным хвостовым оперением как на Та 152 и хвостовым колесом с удлиненной стойкой, чтобы торпеда не цеплялась стабилизатором за землю. Вооружение состояло из двух пушек MG 151/20Е. Были собраны два прототипа: TD+SI. W.Nr. 150871 и TD+SJ. W.Nr. 150872.

Fw 190 A-5/U15 – экспериментальный самолет (VL+FG. W.Nr. 151282). Самолет нес безмоторную летающую бомбу «Блом-унд-Фосс» 246 Hagelkorn (LT 950), предназначенную для поражения надводных целей. Бомба управлялась по радио устройством ALSK 121 фирмы «Аскания». Интенсивные испытания проходили во второй половине 1943 года. Затем к проекту присоединился самолет серии A-8/F-8, W.Nr. 130975, но вскоре от дальнейших испытаний отказались, когда выявилась недостаточная прочность конструкции бомбы BV 246.

Fw 190A-5/U16 – прототип истребителя с усиленным вооружением, предназначенным для борьбы с тяжелыми бомбардировщиками. Вместо пушек MG FF установлены тяжелые пушки «Рейнметалл- Борзиг» МК 108 калибра 30 мм в гондолах под крыльями.

Пилот JG 26 регулирует длину ремней своего парашюта. Фоном для фотографии служит Fw 190.A-4 ранней производственной серии. Как правило, самолеты .A-4 легко отличить по массивному бронированному изголовью и сдвинутой назад антенне устройства FuG 25. Впрочем, эти признаки встречались и на поздних А-3.

Самолет уткнулся носом в грунт из-за поломки левого шасси. Разорванная камера колеса висит на передней кромке крыла рядом со штырьком, указывающим на выпущенное состояние шасси. Отлично видны такие детали самолета, как пулеметные порты на верхней стороне капота, регулируемые жалюзи на задней части капота, выступы на верхней стороне крыла у его основания, а также расположение камуфляжных пятен на верхней стороне крыла.

Самолет фоторазведки Fw 190A-4/U4. Отверстие для фотоаппаратуры видно на днище под тактическим номером (красная «6»). Большинство самолетов Fw 190A- 4/U4 из 2.(F)/I23 принадлежали ранней производственной серии и имели нерегулируемые жалюзи на задней части капота.

Fw 190A-5/U17 – истребитель-бомбардировщик с бомбодержателем ЕТС 501 и четырьмя ЕТС 50 (2x2 бомбы по 50 кг) под крыльями. Вместе с A-5/U3 стал образцом для самолетов Fw 190F – Fw 190F- 3/R1. Самолет без пушек MG FF, существовал тропический вариант самолета.

Кроме того, существовали самолеты Fw 190A-5/R6, которые использовались для системы ПВО Рейха (Reichsverteidigung). Следует также упомянуть о самолетах Fw 190А-5 с наружными воздухозаборниками для наддува. Этот самолет предполагался на роль стандартного варианта, но от него отказались из-за резко возросшего лобового сопротивления. Известен снимок самолета Fw 190А-5 из II./JG 54 на Восточном фронте, который нес под крыльями четыре (2x2) бомбодержателя ЕТС 50.

Осенью 1943 года один самолет А-5 (W.Nr. 157347) превратили в прототип V45, оснастив его устройством GM 1. Устройство GM 1 обеспечивало впрыск в цилиндры закиси азота (N20), что позволяло улучшить характеристики двигателя на больших высотах. Это устройство стандартизовали как R4.

В связи с запланированным началом выпуска двигателя BMW 801F мощностью 2400 л.с./l765 кВт, предназначенных для самолетов серий А-9 и А-10, в декабре 1943 года было решено установить новый мотор на планер самолета А-5 W.Nr. 410230 (V34). Серийного выпуска двигателя BMW 80IF так и не начали, а серия А-9 получила двигатели серии TS/TU.
