С. Иванов - Focke-Wulf FW190 A/F/G. Часть 1

А-4

А-5

Самолеты Fw 190А-5 в качестве варианта могли оснащаться четырьмя бомбодержателями ЕТС 50, попарно установленными под крыльями. На бомбодержатели самолет мог брать 4 50-кг бомбы.

Ночной дальний истребитель бомбардировщик Fw 190A- 4/U2 (Nacht Jabo-Rei). Самолет оснащен экранами над бортовыми выхлопными патрубками, бомбодержателем ЕТС501 под фюзеляжем, замками тина «Мессершмитт» под крыльями для 300-литровых баков. В передней кромке левого крыла смонтирован посадочный прожектор и фотокамера.

Эллиптические экраны над выхлопными патрубками защищали ночное зрение пилота от вспышек выхлопа.

Истребитель-бомбардировщик Fw 190.A-5/U3 оснащался бомбодержателем ЕТС 501 под фюзеляжем. Пушки MG FF в консолях крыльев отсутствовали. На снимке хорошо видны усиленные диски колес главного шасси. В передней кромке левого крыла установлена фотокамера.

Fw 190A-6/R1 – штурмовик с вооружением, усиленным до шести пушек MG 151/20Е и двух пулеметов MG 17. Дополнительные пушки подвешивались под крылом в гондоле WB 151/20 по образцу A-5/U12. Несмотря на первоначальные планы, было выпущено немного Fw 190A-6/R1, которые служили в некоторых частях, например в JG 11.

Fw 190A-6/R2 – истребитель-перехватчик, вооружение два MG 17, две пушки MG 151/20Е и две МК 108, серийно не выпускался.

Fw 190A-6/R3 – аналог A-5/U11, вооружение два MG 17. две MG 151/20Е, две МК 103. серийно не выпускался.

Майор Йозеф Приллер прикатил на БМВ «Роудстер» к своему истребителю Fw 190A-5, также оснащенному двигателем фирмы «БМВ». Приллер отличался низким ростом и веселым характером. Позднее он прославился тем, что стал одним из двух пилотов, совершивших налет на плацдарм союзников в Нормандии 6 июня 1944 года.

Кабина истребителя-бомбардировщика отличалась двумя дополнительными панелями. Над ручкой управления видна рукоятка бомбосброса (красная, с надписью «Bomben»).

упрощенный пилон для топливного бака

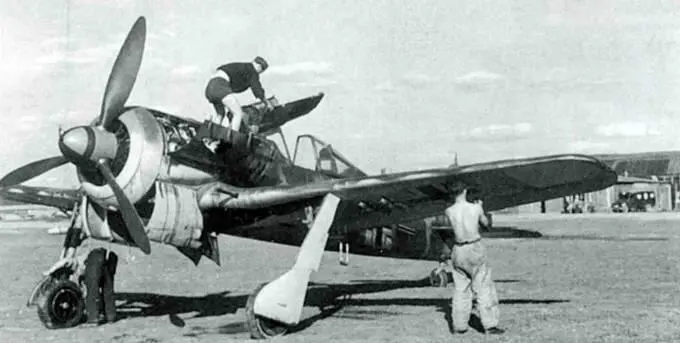

Новенькие Fw 190A-5 из JG 26 стоят на аэродроме в ожидании боевого вылета. Франция, лето 1943 года.

Fw 190A-5/UI2 нес под крыльями гондолы IVВ 15 / Waffenbehalters. В каждой гондоле монтировались две 20-мм пушки MG 151/20 с боекомплектом 145 выстрелов на ствол. Подобная схема вооружения использовалась нечисто.

А-4 н ранние А-5

колеса основного шасси

А-5 и поздние А-4

кабина А-5

бронекресло пилота

откидывающаяся панель доступа

камера в крыле

Подфюзеляжный бомбодержатель ЕТС 501 при необходимости можно было снять с самолета, превратна машину в чистый истребитель. Этот Fw 190А-5, по-видимому, раньше был истребителем-бомбардировщиком, о чем свидетельствует отсутствие пушек MG FF и внутренних створок колесной ниши. Облегченные диски колес на самолетах постепенно вытеснялись усиленными сплошными дисками.
