С. Иванов - TBD «Devastator»

На заводе, на TBD-1 (зав. № 0308), испытывается шасси. Самолёт будет поставлен в VT-2 на авианосец «Лексингтон». На самолёт уже нанесены эмблема дивизиона (на фюзеляже ниже кабины), код дивизиона – 2-Т-15, чёрного цвета на боковых сторонах фюзееляжа.

На 1937 год, TBD-1 был очень большим для самолёта базировавшимся на авианосце. Длина его составляла 10,67 метров, высота 4,57 м. Гофрированная алюминиевая поверхность крыла составляла пятьдесят процентов, уменьшая скорость самолёта и снижая его скоростные характеристики. Благодаря своей большой площади крыла, посадка на TBD-1 могла быть исполнена на скорости 100 км/час. Длинное крыло, также давало отличную маневренность самолёту. Пилоты отмечали, что на TBD-1 могли выполняться все фигуры высшего пилотажа, и мощность двигателя допускала такие режимы. Пилоты отметили и то, что с полной нагрузкой TBD становился трудноуправляемым, управление становилось тяжёлым, и самолёт вяло слушался рулей.

В каждой плоскости крыла находился надувной прорезиненный мешок разработанный, для того чтобы удержать самолёт на плаву в случае посадки на воду, чтобы экипаж мог покинуть самолёт. Мешки могли быть надуты или самим пилотом, или автоматически, при посадке на воду. Мешки надувались из баллона содержащего углекислый газ СO 2установленного в кабине штурмана-бомбардира. В каждой плоскости крыла также стоял протектированный бензобак объёмом 1000 л.

Сборочная линия TBD-1 в Сайта Монике в январе 1938 года. Четырнадцать TBD-1 на различных этапах сборки. На самолёты сразу на заводе наносились цифровые и буквенные коды. Машина слева на переднем плане предназначена для VT-2 авианосца «Лексинтон».

XTBD-1

TBD-1

Вооружение TBD-1 состояло из курсового пулемёта Браунинг М2, калибра 7,62мм, установленного внутри на правой стороне фюзеляжа и Браунинга М2, установленного на кольцевой турели в задней кабине стрелка-радиста. В транспортном положении пулемёт стрелка укладывался в защищенную коробку на задней стороне кабины стрелка. Прицеливание пулемёта пилота осуществлялось через телескопический прицел Mk IV, который устанавливался в нижней части лобовою стекла. TBD-1 мог, вместо Браунинга М2, калибра 7,62мм, нести пулемёт Браунинг М2 калибра 12,7мм. В группах авианосцев могли находиться, как самолёты вооруженные пулемётами калибра 12,7мм, так и самолёты с пулемётами калибром 7,62мм.

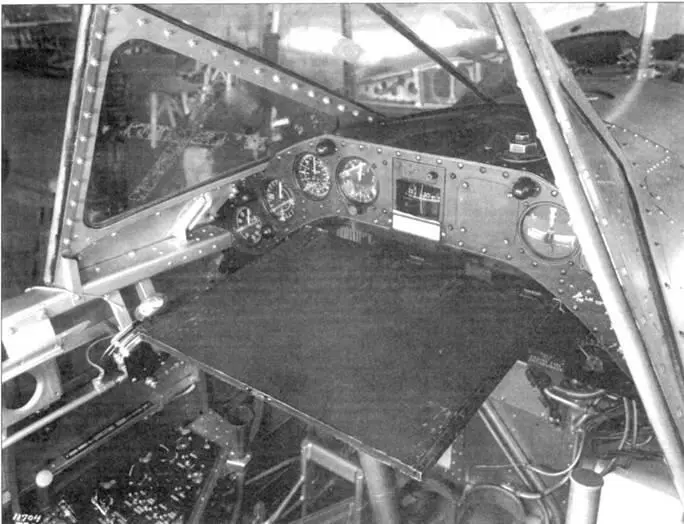

Кабина пилота «Давистейтора». Регулируемое кресло пилота па TBD-1 сделано in алюминии. На левой боковой панели находилась ручки управления двигателем, рычаги управления, переключатели управления электросистемой, и элементы управления расходом топлива. Первые кабины TBD-I красились цвет алюминия, а последующие кабины самолётов были окрашены в зелёный, хромировано-цинковый цвет. На фото справа сверху виден выдвинутый столик для топографических карт.

Два снимка кабины, пилотское кресло демонтировано. Хорошо видно окно в днище фюзеляжа.

Место штурмана-бомбардира находилось сразу за кабиной пилота. Баллон с газом СО 2, справа от кресла, предназначен для надувания крыльевых мешков при посадке на воду. Ниши в креслах на TBD-1 были сделаны под парашюты, на которых сидел экипаж во время полёта.

TBD-1 нес бомбовый прицел «Норден» (Norden) XV-3 для точного прицеливания по цели. Бомбовый прицел был установлен ниже кресла и штурман-бомбардир наводил прицел, скрючившись, полулёжа на животе.
