С. Иванов - TBD «Devastator»

Экипаж состоял из трех лётчиков: пилота-бомбардира, штурмана-торпедиста, и стрелка-радиста. Экипаж располагался в фюзеляже под длинной кабиной каркасного типа. Стрелок-радист занимал позицию для наблюдения за задней полусферой и в случае отражения атаки вражеского самолёта у него был установлен пулемёт Кольт- Браунинг (Colt-Browning) 30 калибра (7,62- мм) на гибкой кольцевой турели М2 с боезапасом в 600 патронов. У лётчика для стрельбы вперёд, на правом борту внутри фюзеляжа, был смонтирован такой же пулемёт с 500 патронами, синхронизированный для стрельбы сквозь винт. Для доступа к пулемёту, чуть ниже кабины, была сделана съёмная панель для заряжания или обслуживания курсового пулемёта.

Основное вооружение, торпеда Mk XIII. была расположена под фюзеляжем на специальной подвеске, наклонно. Носовая часть торпеды была направлена вниз в набегающий поток. Тогда это был шаг вперёд по сравнению с ранними вариантами подвески торпеды, которая полностью находилась в набегающем потоке, вызывая значительное снижение скорости самолёта.

XTBG-1 был конкурентом бомбардировщика-торпедоносца XTBD-1. Это был последний биплан бомбардировщик-торпедоносец и имел максимальную скорость 320 км/час. Он нёс команду из трех лётчиков, занимающих тесную кабину.

XTBD-I Прототип (зав.М 9720) в испытательном полёте в 1935. XTBD-1 был первым цельнометаллическим самолётом-монопланом, который был принят Военно-морским флотом для базирования на авианосцах. Основные стойки шасси убирались в специальную нишу. Стойка убиралась не полностью, оставляя половины колёс торчащими из ниш, что позволяло XTBD-I в результате аварийной посадки на живот, отделаться минимальны,и ущербом фюзеляжа.

Основные стойки шасси убирались в специальную нишу. Стойка убиралась не полностью, оставляя половины колёс торчащими из ниш, это позволяло XTBD-1 в результате аварийной посадки на живот отделаться минимальным ущербом для фюзеляжа. Заднее колесо на прототипе было убирающимся. но позже на серийных машинах было изменено на неубирающееся фиксированное колесо. XTBD-1 был первым самолётом Военно-морского флота, с тормозами колес фирмы Бендикс (Bendix). В течение многих лет. Военно-морской флот избегал использования авиационных тормозов. находя их ненадежными, чтобы использовать их на самолётах палубной авиации, считая, что аэрофинишера достаточно для остановки самолёта при посадках на борт авианосца. Крюк аэрофинишера был установлен перед хвостовым колесом и убирался при взлёте и выпускался перед посадкой.

Прототип пустым весил 2,370 тонн и имел максимальный вес 4,020 тонны (вооруженный 700 кг торпедой). XTBD-1 сделал первый полет 15 апреля 1935 и был перевезён на Морскую Воздушную Станцию на военно-морскую базу Анакоста в штате Вашингтон, 24 апреля начались приемосдаточные испытания Военно-морскому флоту.

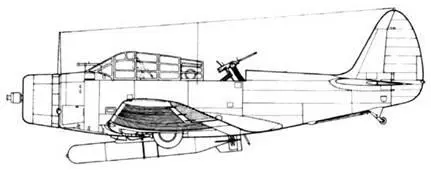

XTBD-1 (проект)

XTBD-1 (ранний)

XTBD-1 (поздний)

TBD-1 (ранний)

TBD-1A

TBD-1A (экспортный)

TBD-1 (поздний)

TBD-1 (сер.№ 0325) бортовой номер 6-Т-4 из дивизиона торпедоносцев VT-6, авианосца «Энтерпрайз», сбрасывает учебную торпеду на занятиях в октябре 1941 года.

Испытания проводились восемь месяцев. XTBD-1 был испытан на Морском Воздушном Испытательном Полигоне в Далгрине, и в Экспериментальной Морской Воздушной Станции на базе в Норфолке. Испытания по взлёту и посадкам на палубу авианосца были проведены на базе NAS Норд Исланд, и на борту USS LEXINGTON (CV-2), начиная с 5 декабря 1935 года. В процессе испытаний, задачей лётчика-испытателя лейтенанта Вильяма Девиса, было помочь младшему лейтенанту Джорджу Андерсону и лейтенанту Стюарту Индерсону освоить взлёты и посадки на новой скоростной машине. Самолётом XTBD-1 было сделано в общей сложности тринадцать взлётов и посадок на палубу авианосца. Лётчики отметили, что XTBD-1 был отличной машиной, как бомбардировщик, так и торпедоносец.
