Метод этот состоит в следующем. Когда кусок упругого изотропного ма­териала, например прозрачную пластмассу типа плекси­гласа, подвергают напряжению, в ней возникает двойное лучепреломление. Если пропускать через эту пластмассу поля­ризованный свет, то плоскость поляризации повернется на ве­личину, связанную с напряжением. Измеряя угол плоскости поляризации, можно измерить напряжение. На фиг. 39.6 пока­зан примерный вид этого устройства, а на фиг. 39.7 приведена фотография упругой модели сложной формы под напряжением.

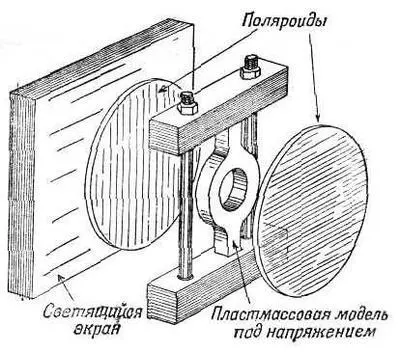

Фиг. 39.6. Измерение внутренних напряжений с помощью поляризован­ного света.

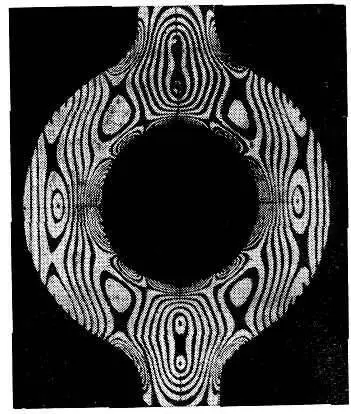

Фиг. 39.7. Вид напряженной пластмассовой модели между двумя скрещенными полярои­дами.

§ 4. Неупругое поведение

Во всем, что до сих пор говорилось, мы предполагали, что напряжение пропорционально деформации, а это вообще-то неверно. На фиг. 39.8 приведена типичная диаграмма напряже­ние — деформация упругого материала.

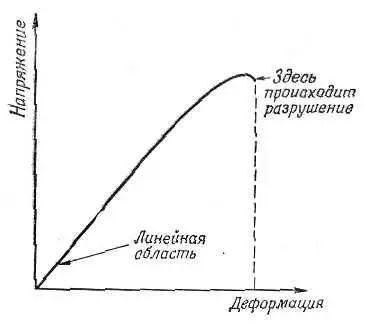

Фиг. 39.8. Типичная диаграм­ма напряжение — деформация для больших деформаций.

Для малых деформа­ций напряжение пропорционально деформации. Однако после некоторой точки зависимость напряжения от деформации на­чинает отклоняться от прямой линии. Для многих материалов, которые мы назовем «хрупкими», разрушение наступает, когда деформация несколько превысит ту точку, где кривая начинает загибаться. В общем же случае в диаграмме напряжение — деформация есть и другие усложнения. Например, когда вы деформируете предмет, существующие большие напряжения могут затем медленно уменьшиться со временем. Если вы до­стигнете высоких напряжений, однако ниже точки разрыва, а затем будете уменьшать деформацию, то напряжения будут возвращаться назад уже по другой кривой. Возникает небольшой гистерезисный эффект (наподобие того, что мы видели в связи между В и Н в магнитных материа­лах).

Напряжения, при которых происходит разрушение, сильно изменяются от материала к материалу. Некоторые материалы разрушаются при максимальном растягивающем напряжении. Другие же разрушаются при определенной величине напряже­ния сдвига. Скажем, мел гораздо слабее противостоит растяже­нию, тем сдвигу. Если вы потянете за концы палочки мела, то она сломается перпендикулярно направлению приложенной силы (фиг. 39.9, справа).

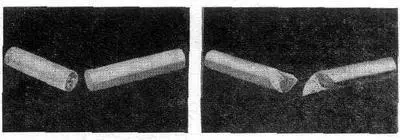

Фиг. 39.9. Сломанный кусочек мела:

Справа — растягиванием за "концы", слева — скручиванием.

Ведь мел — это только спрессованные частички, которые легко растаскиваются в стороны, поэтому он ломается перпендикулярно приложенной силе. А в отношении сдвига этот материал гораздо крепче, так как в этом случае частицы мешают друг другу. Вспомните теперь, что когда мы скручиваем стержень, то в любом его поперечном сечении воз­никают сдвиги. Мы показали, кроме того, что сдвиг эквивален­тен комбинации растяжения и сжатия под углом 45°. По этой причине при скручивании кусочек мела разломится по сложной поверхности, которая расположена под углом 45° к образую­щим. На фиг. 39.9 (слева) приведена фотография куска мела, сломанного таким способом. Мел ломается там, где напряже­ния максимальны.

Есть и другие материалы, которые ведут себя очень стран­ным и сложным образом. Чем сложнее материал, тем причуд­ливей его поведение. Если мы возьмем лист сарана, скомкаем его и бросим на стол, то постепенно он расправится и примет свою первоначальную плоскую форму. На первый взгляд кажется соблазнительным считать, что здесь основную роль играет именно упругость. Но простой подсчет покажет, что она слишком слаба (на несколько порядков слабее), чтобы как-то влиять на этот эффект. Оказывается, что здесь соревнуются два механизма; «нечто» внутри материала «помнит» первона­чальную форму и «пытается» вернуться к старому виду, а «нечто» другое «предпочитает» новую форму и сопротивляется возврату к старой.
