Ричард Фейнман - 7. Физика сплошных сред

Сначала возьмем цилиндрический стержень, равномерно намагниченный параллельно его оси. Мы знаем, что физически такая равномерная намагниченность означает на самом деле однородную повсюду внутри материала плотность атомных циркулирующих токов. Попытаемся представить себе, как вы­глядят эти реальные токи в поперечном сечении стержня. Мы ожидаем увидеть токи, напоминающие изображенные на фиг.36.2.

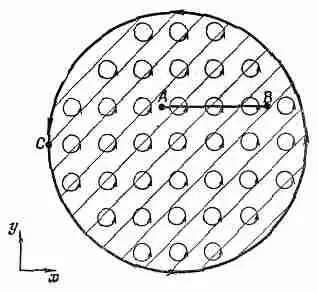

Фиг. 36.2. Схематическая диаг­рамма циркулирующих атомных токов в поперечном сечении желез­ного стержня, намагниченного в направлении оси z.

Каждый атомный ток течет по кругу, образуя крохотную цепь, причем все циркулирующие токи текут в одном и том же направлении. Каким же тогда будет эффективный ток? В боль­шей части стержня он, конечно, не дает вообще никакого эф­фекта, ибо рядом с каждым током есть другой ток, текущий в противоположном направлении. Если представить себе неболь­шую поверхность, показанную на фиг. 36.2 линией АВ, которая, однако, чуть-чуть толще отдельного атома, то полный ток через такую поверхность должен быть равен нулю. Внутри материала никакого тока нет. Однако обратите внимание, что на поверх­ности материала атомные токи не компенсируются соседними токами, текущими в другом направлении. Поэтому по поверхности все время в одном направлении вокруг стержня течет ток. Теперь вам понятно, почему я утверждал, что равномерно намагниченный стер­жень эквивалентен соленоиду с текущим по нему электрическим током.

Как же эта точка зрения согласуется с выражением (36.7)? Прежде всего намагниченность Мвнутри материала постоянна, так что все ее производные равны нулю. Это согласуется с на­шей геометрической картиной. Однако Мна поверхности на самом деле не постоянна, она постоянна вплоть до поверхности, а затем неожиданно падает до нуля. Таким образом, непосред­ственно на поверхности возникает громадный градиент, который в соответствии с выражением (36.7) даст огромную плотность тока. Предположим, что мы наблюдаем за тем, что происходит вблизи точки С на фиг. 36.2. Если выбрать направления осей х и у так, как это показано на фигуре, то намагниченность Мбудет направлена по оси z. Выписывая компоненты уравнения (36.7), мы получаем

Хотя производная dM z /dy в точке С равна нулю, производная dM z /dx будет большой и положительной. Выражение (36.7) говорит, что в отрицательном направлении оси у течет ток огромной плотности. Это согласуется с нашим представлением о поверхностном токе, текущем вокруг цилиндра.

Теперь мы можем найти плотность тока в более сложном случае, когда намагниченность в материале меняется от точки к точке. Качественно нетрудно понять, что если в двух сосед­них областях намагниченность различная, то полной компен­сации циркулирующих токов не происходит, поэтому полный ток внутри материала не равен нулю. Именно этот эффект мы и хотим получить количественно.

Прежде всего вспомните, что в гл. 14, § 5 (вып. 5), мы вы­яснили, что циркулирующий ток I создает магнитный момент

m=IА, (36.9)

где А— площадь, ограниченная контуром тока (фиг. 36.3).

Фиг. 36.3. Дипольный момент m кон тура тока равен IA.

Рассмотрим маленький прямо­угольный кубик внутри намаг­ниченного материала (фиг. 36.4).

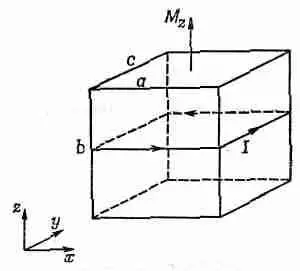

Фиг. 36.4. Небольшой намагничен­ный кубик эквивалентен циркули­рующему поверхностному току.

Пусть кубик будет так мал, что намагниченность внутри него можно считать однородной. Если компонента намагниченности этого кубика в направлении оси z равна М z , то полный эффект будет таким, как будто по вертикальным граням течет поверх­ностный ток. Величину этого тока мы можем найти из ра­венства (36.9). Полный магнитный момент кубика равен про­изведению намагниченности на объем:

m=M z (abc),
