Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Если сетка оказывается положительной по отношению к катоду, то электроны сразу же попадают в ускоряющее поле. Сетка притягивает электроны из облака, окружающего катод, они устремляются к сетке, приобретая дополнительное количество движения. При этом траектории большей части электронов не совпадают с искривленными силовыми линиями поля, идущими к сетке, и электроны проносятся сквозь сетку. За пределами сетки электроны захватываются ускоряющим полем и мчатся к аноду. Триод становится подобным диоду в режиме насыщения. Этот тяжелый режим, когда сетка положительна, используется редко: обычно сетка находится при отрицательном потенциале по отношению к катоду.

Если сетка отрицательна, то картина получается иной; этот режим работы лампы имеет гораздо большее практическое значение. Отрицательная сетка сдерживает электронное облако. Некоторые электроны просачиваются сквозь ячейки сетки и устремляются к аноду под действием сильного поля за пределами сетки. Если же сетка лишь слегка отрицательна по отношению к катоду, то часть силовых линий поля, идущих от анода, проходит через сетку и закрепляется на электронах. В этом случае электроны, испытывая небольшое притяжение, медленно перемещаются от катода к сетке, а пройдя сквозь сетку, устремляются к аноду. Поток электронов в промежутке катод — сетка сильно зависит от разности потенциалов между сеткой и катодом, и с помощью нее очень легко управлять этим потоком. Малые изменения напряжения между сеткой и катодом сильно влияют на поток электронов, покидающих катод, и тем самым на анодный ток. Это очень удобный способ управлять потоком электронов с помощью малого напряжения. Чтобы достичь такого же изменения потока электронов путем изменения напряжения между катодом и анодом, это последнее пришлось бы изменить много больше. Иначе говоря, триод позволяет увеличивать (усиливать) напряжение.

Более того, триод усиливает мощность. К сетке и от нее текут лишь очень малые токи: большая часть электронов направляется к аноду. Таким образом, в цепь сетки триода под действием малого напряжения поступает чрезвычайно малый ток, в то время как в анодной цепи появляется гораздо больший ток, который, протекая через достаточно большое сопротивление, вызывает большие изменения напряжения. Другими словами, триод отдает в анодную цепь значительно большую мощность и вызывает значительно большие изменения мощности, чем подводятся к сетке. Триод напоминает в этом отношении современную машину-автомат, в которой с помощью легкого нажатия кнопки управляют огромными количествами энергии. В управлении потоком энергии состоит основная функция триода как усилителя. Дополнительная энергия поступает от источника высокого постоянного напряжения (это может быть батарея или сетевой выпрямитель), который включают в анодную цепь.

Фиг. 109. Электрическое поле в триоде при положительной сетке (ненормальный режим).

Сквозь сетку проходит мощный поток электронов, стремительно уносимых полем к аноду; некоторые электроны задерживаются сеткой С . Тонкие стрелки показывают скорости электронов. Толстые стрелки указывают направление силы, действующей на отрицательные электроны со стороны поля.

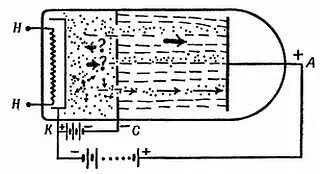

Фиг. 110. Электрическое поле в триоде при отрицательной сетке (обычный режим работы лампы),

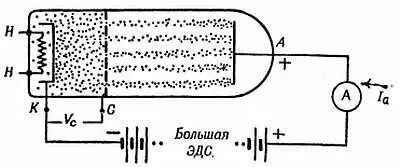

Фиг. 111. Триод в действии.

Электроны, испускаемые накаленным катодом, образуют облако в области между катодом и сеткой. Электроны, которым удается пройти сквозь ячейки сетки, движутся под действием сильного поля к аноду. Разность потенциалов между сеткой и катодом управляет потоком электронов.

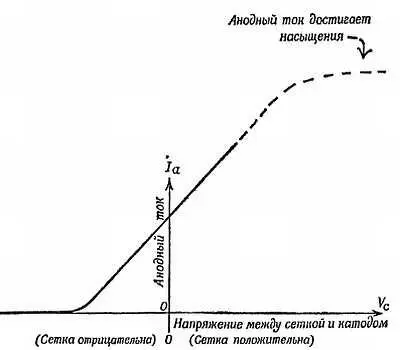

Фиг. 112. «Характеристика» триода.

Напряжение анода поддерживается при снятии этой «характеристики» постоянным.

Триоды в радиоприемниках

В усилителе радиоприемника приходящие радиосигналы создают малые напряжения между катодом и сеткой триода [60]. Возникающие в результате этого изменения потока электронов, направляющихся к аноду, вызывают большие изменения напряжения между концами так называемого «сопротивления нагрузки», включенного в анодную цепь, с которого «снимают» эти изменения напряжения. Напряжение на сопротивлении нагрузки можно приложить между сеткой и катодом еще одного триода для дальнейшего усиления и в конечном счете заставить работать от этого напряжения динамик.
