Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Чтобы динамик приемника мог работать от радиосигналов, их нужно не только усилить, но и выпрямить — пропустить через какое-то устройство, дающее на выходе ток одного направления. Необходимость выпрямления радиосигналов не очевидна; почему их приходится выпрямлять, будет рассказано в гл. 41 .

Триод может работать как выпрямитель у нижнего излома своей характеристики — графика зависимости тока от напряжения, где характеристика загибается, приближаясь к горизонтальной оси. Однако, несмотря на возможность использовать одну и ту же лампу как для выпрямления, так и для усиления, лучше разделить обе эти задачи и применять разные лампы.

Триоды сочетают усилительные свойства с достоинствами диодов. Диоды находят применение в «источниках питания» для получения постоянного тока из переменного; эти источники используются вместо батарей. Обеим лампам угрожает конкуренция со стороны новых приборов — маленьких «транзисторов», в которых нет накаливаемых элементов. В транзисторе в кусочке полупроводникового кристалла создается однонаправленное управляемое противодействие движению электронов на стыках полупроводниковых материалов двух типов в одном и том же кристалле.

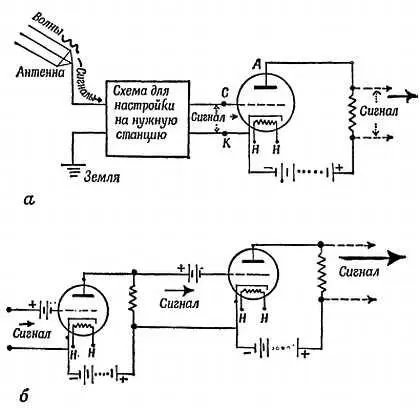

Фиг. 113. Усиление радиосигналов.

а— усиление на одном триоде; б— две ступени усиления.

Электронная пушка

Тут вы оказываетесь похожим на человека, который всю жизнь говорил прозой, сам того не зная. Вы, должно быть, имели дело с электронной пушкой, не зная об этом. Электроны, испаряющиеся из накаленного катода, ускоряются под действием электрического поля и бомбардируют анод. Если в аноде проделать отверстия, то через каждое отверстие будет выбрасываться поток электронов. Электроны продолжают свой путь, пока не ударятся о стенки баллона или, если в лампе есть остатки газа, пока не потеряют энергию при столкновениях с молекулами газа. Если электроны обладают достаточно большой энергией, то они могут пройти даже сквозь тонкие стеклянные или металлические стенки баллона и вылететь в атмосферу, где вскоре тормозятся.

Электронная пушка, предназначенная для получения узкого пучка электронов, обладает некоторыми дополнительными особенностями устройства. Анод имеет лишь одно отверстие, добавлены сетки для управления фокусировкой и интенсивностью пучка. Благодаря фокусировке электроны выходят очень узким пучком или собираются в маленькое пятнышко к моменту достижения мишени, если пучок при выходе расходящийся. Чтобы добиться этого, создают небольшие дополнительные электрические поля. Проблемы, связанные с получением полей нужной конфигурации, составляют новую область техники — «электронную оптику», в которой пользуются плодотворной аналогией между классической оптикой и механикой электронов.

Интенсивностью пучка электронов управляют посредством отрицательно заряженной сетки, которая расположена вблизи нити накала и создает поле, тормозящее поток электронов. Сетка таким образом управляет числом электронов, которые достигают ускоряющего поля. Если сетка находится под большим отрицательным потенциалом, она отталкивает все электроны обратно к нити накала. Если сетка слегка отрицательна по отношению к катоду, то она позволяет осуществить эффективное управление потоком электронов. При положительной сетке плотность потока максимальна, и пушкой уже нельзя управлять. На схемах мы будем изображать такие электронные пушки без дополнительных сеток или анодов.

В ранний период изучения электронов, на пороге 1900 г., таких обильных источников потока электронов не было. Вместо них Дж. Дж. Томсону и другим исследователям пришлось пользоваться электронами, которые были вырваны из металлов или выбиты из молекул разреженного газа в разрядных трубках, а затем ускорены в трубке под действием разности потенциалов в несколько тысяч вольт. Это давало слабый пучок электронов с неодинаковой кинетической энергией.

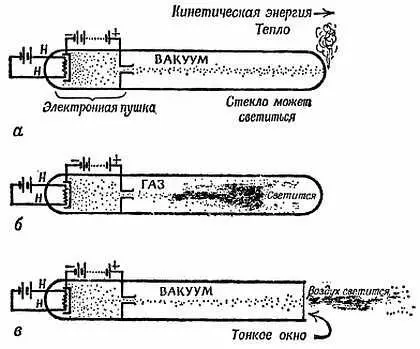

Фиг. 114. Электронные пушки.

а— трубка, в которой создан вакуум; б— трубка с небольшим количеством газа; в— трубка, в которой создан вакуум; электроны выходят наружу через очень тол кое металлическое окно в торце трубки.
