Осциллографы

Пучок электронов, вылетающих из электронной пушки, если его путь проходит через вакуум и он не встречает больше электрических полей, имеет вид прямой линии, а скорость электронов не меняется. Налетая на торцевую стенку стеклянного баллона, электроны останавливаются, их кинетическая энергия переходит в тепло, за исключением тех редких случаев, когда вместо этого при торможении электрона испускается фотон (квант) рентгеновского излучения. Если покрыть стекло слоем специального флуоресцирующего состава, то в том месте, куда ударяются электроны, появится светящееся пятно. Налетающие электроны вызывают свечение не в результате нагрева, а благодаря возбуждению электронов в атомах покрытия. Этим светящимся пятном можно чертить графики и рисовать изображения. Электрические поля отклоняют пучок справа налево и слева направо в горизонтальном направлении или вверх и вниз, заставляя его вычерчивать графики или рисовать изображения на телевизионном экране. Электроны в пучке движутся очень быстро и обладают ничтожно малой массой, поэтому пучок невероятно быстро и легко реагирует на действие отклоняющих полей.

На фиг. 115 показана трубка электронно-лучевого осциллографа — предшественница телевизионных трубок.

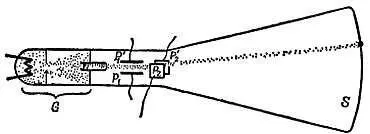

Фиг. 115. Трубка электронно-лучевого осциллографа.

Электроны вылетают узким пучком из пушки G и налетают на экран S , расположенный на противоположном конце трубки. Экран S покрыт слоем вещества, которое светится при бомбардировке электронами. Пучок фокусируется пушкой в маленькое светящееся пятно на экране. Проходя через отклоняющее электрическое поле, созданное между пластинами Р 1и Р ' 1, пучок смещается вверх или вниз, так как электроны получают некоторое количество движения в вертикальном направлении. Имеется еще одна пара пластин, Р 2и Р ' 2, между которыми создают поле для отклонения пучка в горизонтальной плоскости. Если к пластинам Р 1и Р ' 1подключить батарею (с э.д.с. скажем, 45 в) так, чтобы верхняя пластина стала положительной, то пучок отклонится вверх, и пятно будет находиться в определенном положении в верхней части экрана S , пока подсоединена батарея [61]. Если к пластинам Р 1и Р ' 1 подвести переменное напряжение, то пятно будет перемещаться вверх и вниз, практически мгновенно следуя за изменениями напряжения. Чтобы вычертить графическую картину изменения вертикального отклонения во времени, горизонтальное электрическое поле должно перемещать пучок с постоянной скоростью по экрану трубки в горизонтальной плоскости. Схема такой «развертки» рассмотрена в задаче 11 гл. 36 . Вам следовало бы поработать с трубкой в лаборатории ( опыт 10 гл. 41 ).

В телевизионной трубке пятно должно совершать периодическое перемещение вверх и вниз и справа налево, быстро покрывая всю площадь кадра. Одновременно с этим перемещением пятна по экрану его яркость должна изменяться под действием приходящих радиоволн, благодаря этому получаются светлые и темные части изображения.

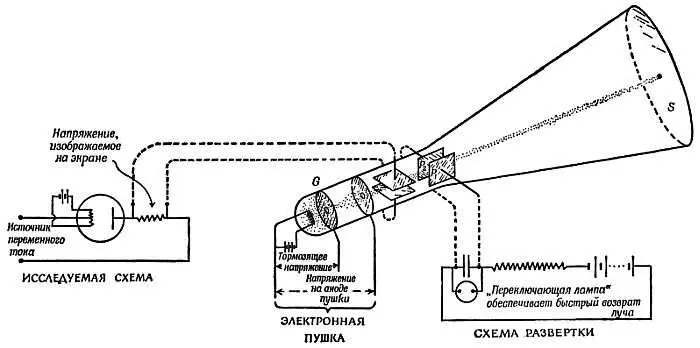

Фиг. 116. Схема с простой электронно-лучевой трубкой для вычерчивания графической картины изменения тока во времени.

Разность потенциалов на сопротивлении, пропорциональная току в цепи, прикладывается к пластинам трубки и создает вертикальное отклоняющее электрическое поле. «Переключающая лампа» в цепи развертки представляет собой специальную газонаполненную радиолампу, подобную неоновой газосветной лампе. При низком напряжении эта лампа не проводит тока. Когда напряжение на ней достигает определенной величины, лампа внезапно вспыхивает, и через нее проходит ток (благодаря образованию ионов при столкновениях). Ток, проходящий через высокое сопротивление, заряжает конденсатор. Когда конденсатор зарядится до определенного напряжения, лампа вспыхивает, давая возможность конденсатору быстро разрядиться до нулевого напряжения. Таким путем получают пилообразное напряжение, необходимое для развертки.

Задача 12

Предположим, вы располагаете электронной пушкой типовой конструкции и вас попросили спроектировать телевизионную трубку. Как бы вы предложили осуществить изменение яркости пятна? (Существует несколько схем, некоторые из них можно использовать не только в телевизионной трубке.)
