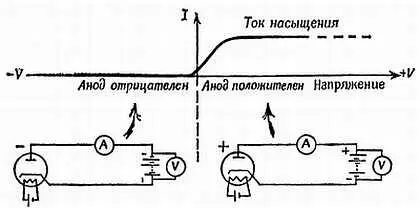

Фиг. 105. «Характеристика» диода: график зависимости тока от напряжения.

Обратите внимание на то, что I — это отрицательный ток, идущий от катода к аноду.

Электроны в диоде могут пересекать пространство между катодом и анодом только в одном направлении — от катода к аноду. Таким образом, лампа действует как вентиль, легко пропуская ток, когда анод положителен, и не пропуская тока при обратной разности потенциалов, приложенной к электродам лампы. Это свойство диода используют в тех случаях, когда требуется получить прямой (постоянный по направлению) ток от источника переменного тока. Сеть коммунального электроснабжения дает переменный ток, пригодный для освещения и работы нагревательных приборов и специально сконструированных электромоторов, но совершенно непригодный для зарядки аккумуляторов или высоковольтного питания усилительных ламп в радиоприемнике.

Задача 11. Зарядка аккумуляторов

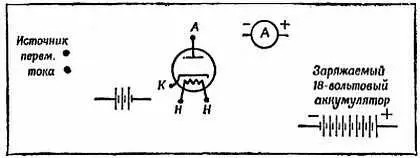

На фиг. 106 показан диод, у которого катод подогревается током от 6-вольтового аккумулятора. Диод используется для зарядки 18-вольтовой аккумуляторной батареи (три автомобильных аккумулятора, соединенных последовательно) от источника переменного тока. Срисуйте все изображенные на фигуре приборы и дополните схему необходимыми для ее работы соединениями.

Примечание. Чтобы зарядить аккумулятор, ток (имеется в виду положительный ток, совпадающий по направлению с условным током положительных зярядов) должен входить в его положительный зажим, проходить через аккумулятор и выходить из отрицательного зажима; если рассматривать ток отрицательных зарядов (отрицательный ток), то он, разумеется, должен проходить в противоположном направлении.

Фиг. 106. К задаче 11.

Схему выпрямления тока, элементы которой показаны на фиг. 106, можно усовершенствовать, используя два диода. Если приложить между катодом и анодом диода переменное напряжение, то в цепи появятся импульсы тока одного направления (по одному импульсу на каждый период), чередующиеся с интервалами, когда ток отсутствует. Схема выпрямления, в которой используются два диода, дает вдвое больше импульсов тока, два за каждый период. Пульсирующим током, который дают обе схемы, можно заряжать аккумулятор. Можно сгладить этот ток с помощью дросселя и конденсатора и получить постоянное по амплитуде напряжение, необходимое для работы радиоламп. Описанное получение постоянного тока из переменного, как уже говорилось, носит название выпрямления , поскольку ток после выпрямления не меняет своего направления и течет лишь в прямом направлении. Обязательно посмотрите, как происходит выпрямление переменного тока, на экране осциллографа.

Трехэлектродная лампа

Простой диод можно превратить в еще более полезный электровакуумный прибор, если ввести в него третий дополнительный электрод с отверстиями — сетку, которую располагают вблизи катода, чтобы усиливать или ослаблять поток электронов, направленный к аноду. Это трехэлектродная лампа, или триод, — основная лампа, используемая в радиоприемниках; она может служить для усиления электрических напряжений и токов и выпрямления тока. (Есть еще более сложные радиолампы; они содержат например, дополнительные сетки для захвата рассеянных электронов, но это, так сказать, украшения к основной лампе-триоду. Кстати, те же самые задачи, притом с меньшими хлопотами, могут быть решены с помощью транзистора.)

Фиг. 107. Триод.

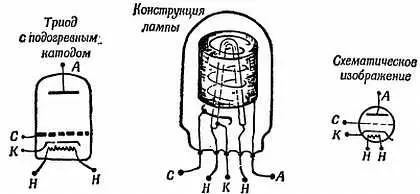

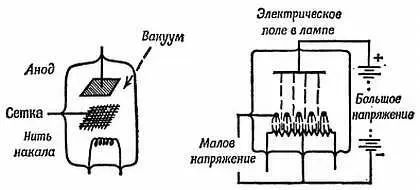

Схематическое устройство трехэлектродной радиолампы — триода, имеющей нить накала, анод и сетку. Небольшая, обычно тормозящая разность потенциалов между нитью накала и сеткой сильно влияет на поток электронов, вылетающих из нити, давая возможность легко управлять им. Многие электроны проходят сквозь ячейки сетки, и за пределами сетки ускоряющее поле увлекает их к аноду.

Фиг. 108. Триод.

Триод как усилитель

Между катодом и сеткой прикладывают небольшое напряжение, «сигнал», который нужно усилить. Анод поддерживается под высоким напряжением неизменной величины по отношению к катоду. Это напряжение создает сильное электрическое поле за пределами сетки, стремящееся оттянуть электроны к аноду. В триоде небольшое изменение напряжения между сеткой и катодом очень сильно влияет на поток электронов, летящих к аноду: на этом основано усилительное действие лампы.
