Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

«Моментальные снимки» показывают стадии, длящиеся лишь очень короткое время. Движущиеся концы силовых линий поля — это движущиеся заряды, перемещение которых представляет собой кратковременный ток. Эти токи действительно существуют, но скоро исчезают, — как только и экспериментатор и металлический стержень приобретают один и тот же потенциал (потенциал земли). Тогда в отсутствие разности потенциалов токов не будет.

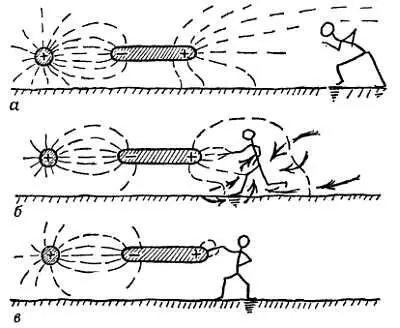

Фиг. 95. Прикоснувшись к стержню пальцем, индуцированному заряду дают «уйти на землю».

а— по мере приближения человека он отрывает все новые и новые силовые линии; б— «моментальный снимок»: силовые линии сокращаются, концы их подтягиваются, подводя заряды к пальцу человека; в— еще один «моментальный снимок»: последняя из исчезающих силовых линий поля.

Силовые линии электрического поля вокруг изолированного заряженного шара представляют собой расходящиеся от шара радиальные прямые, идущие к зарядам противоположного знака, которые располагаются на удаленных стенах, потолке, земле. При приближении к шару металлического стержня последний, если можно так сказать, обрывает некоторые силовые линии. Оборванные силовые линии своими концами «прикрепляются» к зарядам, расположенным на поверхности стержня, и тянут их вдоль поверхности. Так, если шар заряжен положительно, то идущие от него оборванные силовые линии захватывают на стержне отрицательные заряды и увлекают их в сторону шара, а другие концы оборванных линий захватывают положительные заряды и тянут их в направлении от шара. По мере приближения стержня к шару разрывается все большее число линий, которые в соответствии с нашими представлениями разделяют в стержне бóльшие по величине индуцированные заряды.

Прикосновением пальца можно укоротить силовые линии, натянутые между металлическим стержнем и стенами. Правда, в переходный момент силовые линии могут даже удлиниться (если силовые линии идут к отрицательным зарядам на стоящем поблизости столе, то они, возможно, должны будут удлиниться, когда будут проходить через плечо экспериментатора). Но в конечном счете они сократятся до полного исчезновения, что на самом деле и происходит. Перед тем как вы поднести палец, силовые линии были протянуты от положительных зарядов на металлическом стержне к отрицательным зарядам на полу и на стенах. Когда вы коснетесь стержня пальцем, один конец силовой линии начинает тянуться к другому или оба конца — друг к другу (через палец, руку, тело, пол), пока концы силовой линии не встретятся и не произойдет их нейтрализация. (В металлах перемещаются отрицательные концы силовых линий и тянут за собой электроны.)

Батарея

Между зажимами батареи, не включенной в цепь, существует электрическое поле. Соедините зажимы проволокой, и поле будет стремиться исчезнуть; силовые линии поля, «стягивающие» зажимы батареи, будут тянуть заряды вдоль проволоки, создавая тем самым ток, который можно рассматривать как проявление непрекращающегося стремления избавиться от поля.

Фиг. 96. Батарея обладает собственным электрическим полем.

Силовые линии и движущиеся заряженные частицы

Силовые линии электрического поля указывают в каждой точке направление силы, действующей на малый пробный положительный заряд. Предположим, мы вносим в электрическое поле крошечную заряженную частицу. Будет ли она двигаться вдоль силовой линии? Оказывается, только вначале. Дело в том, что частица перемещается всегда в направлении ее результирующего количества движения . В любой точке частица при своем движении испытывает действие силы, направленной по касательной к силовой линии, и количество движения частицы в этом направлении увеличивается . Это приращение количества движения складывается с предшествующим количеством движения, которое может иметь другое направление, если силовые линии искривлены. Электроны, например, приобретают ускорение вдоль силовых линий электрического поля. Однако после того, как электроны начали двигаться, они не могут точно следовать направлению искривленных силовых линий, а уносятся в направлении вектора количества движения.
