Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Электрическое поле, равное нулю во всех точках металлического стержня, представляет собой результат сложения внешнего поля заряженного шара и поля, обусловленного зарядами на стержне.

Как только установится равновесие зарядов — это происходит очень быстро, — силы, приложенные к зарядам со стороны поля, будут направлены перпендикулярно поверхности металла и уже не смогут вызвать перемещения зарядов. Посмотрите на рисунки с изображением тел, наэлектризованных через влияние. Вы увидите, что в металлическом теле в одной его части могут находиться положительные заряды, в другой — отрицательные, в некоторых частях тело может быть не заряжено. Тем не менее все точки тела должны иметь один и тот же потенциал (т. е. разность потенциалов между любой точкой тела и землей должна быть одна и та же). Может показаться странным, что разность потенциалов между любыми частями равна нулю, хотя одна часть тела заряжена положительно, а другая — отрицательно. Но нужно помнить, что эти разнородные области, несущие положительные и отрицательные заряды и совсем незаряженные, существуют только из-за соседства других заряженных тел. Потенциал обусловлен совместным действием зарядов соседних тел и рассматриваемого тела.

Электростатическая индукция — интерпретация с помощью силовых линий

На фиг. 90 явление электростатической индукции иллюстрируется с помощью силовых линий. На фиг. 92 показано заряжение электроскопа через влияние. Это окончательные равновесные карты силовых линий.

Фиг. 90. Электризация через влияние.

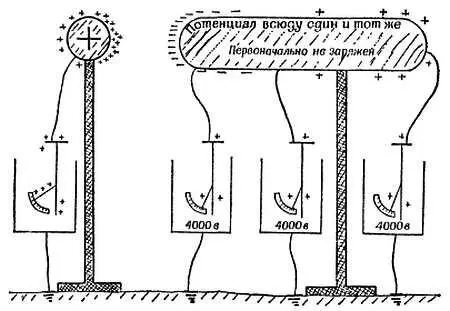

Фиг. 91. Что происходит, когда незаряженный металлический стержень подносят к заряженному шару?

Вольтметры показывают одну и ту же разность потенциалов между любой частью стержня и Землей. Следовательно, все части стержня находятся под одинаковым потенциалом, разность потенциалов между ними равна нулю. Обратите внимание на применение электроскопов в качестве вольтметров, не потребляющих тока.

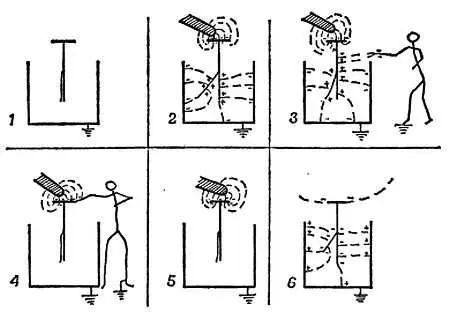

Фиг. 92. Стадии электризации электроскопа через влияние.

Заряженный стеклянный стержень индуцирует заряды на листочке и пр. Заряды, находящиеся на листочке, индуцируют заряды на металлическом корпусе, а поскольку корпус имеет соединение с землей, «одноименные» (отрицательные) заряды уходят с корпуса на землю.

Фиг. 93. а— заряженное тело помещено в замкнутую металлическую коробку. Предполагается, что коробка соединена с землей, поэтому заряды на наружной поверхности не показаны; б— заряженный шар помещен в открытый маталлический стакан.

Вопрос : какова будет картина поля в каждом из трех показанных выше случаев, если шар смещен в боковом направлении и едва касается стенок коробки (стакана)?

Фарадеев цилиндр

Если тело с зарядом + Q поместить внутрь замкнутой металлической полости, то все силовые линии, идущие от + Q , должны кончаться на внутренней поверхности полости, на отрицательных зарядах, общая величина которых равна — Q . (Если бы силовые линии продолжались внутрь металла или проходили сквозь стенки полости, то существовали бы электрические поля и силы; они вызвали бы токи в металле, которые текли бы вплоть до установления равновесия зарядов.)

Высокий полый металлический цилиндр с открытым верхом ведет себя почти как замкнутая полость. Заряд + Q , внесенный внутрь цилиндра, индуцирует на внутренней поверхности цилиндра заряд — Q . На наружной поверхности распределяется равный ему по величине и противоположный по знаку заряд + Q , который уходит в землю, если цилиндр не изолирован.

Силовые линии в движении. Мгновенные токи(См. «моментальные снимки» на фиг. 94 и 95.)

Фиг. 94. Движущиеся силовые линии.

Металлический стержень при приближении к заряженному шару нарушает картину электрического поля вокруг шара. Здесь показаны «моментальные снимки» конфигурации поля, на которых видны «оборванные» силовые линии в движении. Движущиеся концы силовых линий тянут заряды, заставляя их принять новое равновесное положение, и при этом текут токи. Силовые линии могут не быть перпендикулярны поверхности металлического стержня. Они должны быть наклонены к ней, должны иметь составляющую вдоль поверхности, в направлении которой на заряды действует сила. По мере приближения стержня к заряженному шару все новые силовые линии обрываются, и концы их тянутся вдоль стержня.
