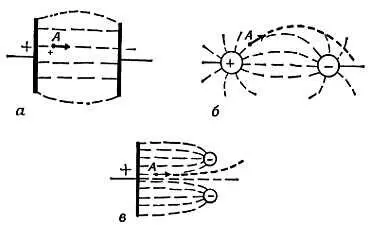

Фиг. 97. Движение маленькой положительно заряженной частицы, обладающей массой, в электрическом поле.

В каждом случае частица начинает двигаться из состояния покоя в точке А . Частица движется с ускорением, поскольку со стороны электрического поля к ней приложена сила, действующая на ее положительный заряд. Траектория частицы показана жирной пунктирной линией. (Отрицательная частица, например электрон, довершала бы такое движение при противоположном направлении поля.)

На фигуре в показана частица в поле между положительной пластиной и двумя отрицательно заряженными стержнями, разделенными зазором. Траектория частицы не может сильно искривиться, и она проносится между стержнями.

Так электрические поля заставляют двигаться электроны: увлекают их от катода к аноду двухэлектродной радиолампы — диода, управляют потоком электронов в усилительной лампе — триоде, ускоряют пучок электронов в так называемой электронной пушке, создают периодическое горизонтальное движение электронного луча в пределах некоторого угла в осциллографической или телевизионной трубке. Попытайтесь представить себе картину электрических полей, которые увлекают электроны и управляют их движением в описываемых ниже приборах.

Электроны в электрическом поле

Если поместить в электрическое поле заряженную частицу, то на ней соберется несколько силовых линий поля, которые начнут тянуть частицу, как показано на фиг. 98, а . Электроны, обладающие отрицательным зарядом, движутся под действием силы, направленной противоположно полю [58], как показано на фиг. 98, б . Разумеется, электрическое поле, действующее на электрон (фиг. 98, в ), не претерпевает изменений из-за присутствия электрона, который не искажает общей картины поля. Стрелка на фиг. 98, в указывает направление силы, приложенной к отрицательному электрону, находящемуся в электрическом поле.

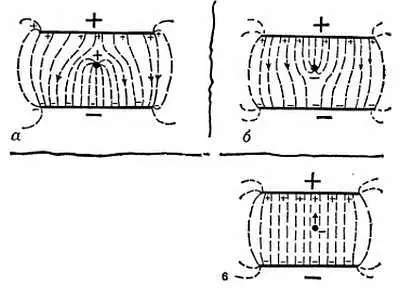

Фиг. 98. Заряженное тело малых размеров в электрическом поле.

аи б— результирующее поле; в— заряд тела слишком мал, чтобы искажать однородное поле. Фигура в изображает также внешнее поле, которое действует на заряд тела во всех случаях независимо от того, велик заряд или мал.

Стрелка указывает направление силы, действующей на отрицательный заряд.

Испускание электронов накаленными металлами

Опыты с простыми радиолампами показывают, что раскаленная нить накала служит источником некоего переносчика тока, способного поддерживать ток в одном направлении — от нити накала к аноду. Это имеет место даже в том случае, если в лампе создан самый высокий вакуум — идеальный изолятор, разделяющий нить накала и анод. Поскольку ток есть движение зарядов, в лампе должны появляться какие-то носители тока, обладающие электрическим зарядом. При холодной нити никакого тока нет: эффект прохождения тока наблюдается только, когда нить раскалена. Таким образом, мы приходим к предположению, что носители тока испускаются нитью. Миллиамперметр и вольтметр говорят нам, что если эти носители перемещаются от нити накала к аноду, то они должны обладать отрицательным зарядом . Ток через лампу условно рассматривается как ток положительных зарядов, текущий от анода к нити накала , направление этого тока считается положительным; говорят также об отрицательном токе в направлении от нити накала к аноду. Разность потенциалов, обусловливающая этот ток, приложена так, что анод положителен, а нить накала отрицательна. Поэтому электрическое поле притягивает отрицательные заряды от нити накала к аноду . Если изменить направление приложенной разности потенциалов, то никакого тока не будет, носители будут испытывать действие силы, направленной в сторону нити накала, и не смогут двигаться. Мы называем эти носители тока отрицательными электронами или просто электронами .

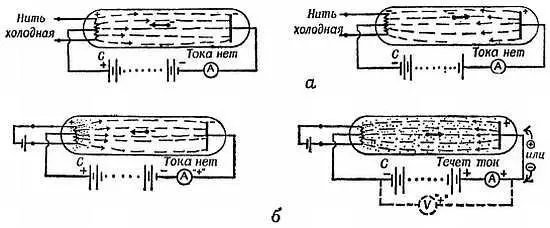

Фиг. 100. Простейшая радиолампа.

а— когда нить накала холодная, тока нет (если только к лампе не приложена очень большая разность потенциалов, под действием которой вырываются электроны из «холодных» атомов).
