б— при таком включении батареи, как показывает вольтметр, анод положителен, а катод отрицателен. Миллиамперметр показывает, что через лампу течет положительный ток в направлении <���— (или отрицательный ток в направлении —>).

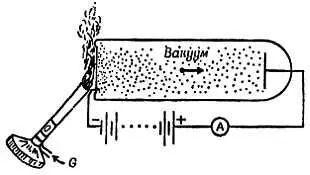

Фиг. 101. Если окошко из тонкого листового вольфрама, впаянное в торец стеклянной трубки, достаточно сильно нагреть пламенем газовой горелки, то через трубку под действием подходящего электрического поля будет проходить поток электронов.

По-видимому, в раскаленной металлической нити накала есть свободные электроны, которые движутся с большой скоростью и могут вылетать за пределы нити, подобно молекулам, испаряющимся из жидкости. Электроны способны вырваться из металла только в том случае, если соседние атомы смогут сообщить им достаточное количество добавочной энергии, когда металл достаточно нагрет. Чтобы заставить металл испускать электроны, необязательно нагревать его электрическим током . Полоска листового вольфрама, если нагреть ее в пламени небольшой газовой горелки, будет точно так же испускать электроны. Во многих современных радиолампах применяется так называемый косвенный подогрев. В этом случае накаленный поверхностный слой, который испускает электроны, — катод [59]разогревается маленьким электрическим подогревателем, находящимся в непосредственной близости к нему. Обычно катод имеет вид трубки, внутри которой проходит проволочный подогреватель. Катод часто покрывают слоем особого состава из смеси окислов, благодаря которому электроны интенсивно испаряются при сравнительно низкой температуре.

Мы будем в дальнейшем изображать радиолампы с отдельным катодом К и подогревателем НН .

Фиг. 102. Радиолампа с отдельными катодом и подогревателем.

Фиг. 103. Схематическое изображение двухэлектродной радиолампы.

Диод и его применение для выпрямления тока

Электроны, испаряющиеся из накаленного катода, движутся под действием электрического поля в пространстве между катодом и анодом. Они ускоряются и налетают на анод, передавая ему свою кинетическую энергию и усиливая хаотические колебания атомов материала анода, в результате чего анод нагревается.

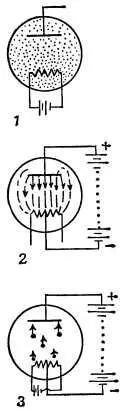

Фиг. 104. Простейшая радиолампа (диод).

Внутри баллона создан высокий вакуум.

1 — если нагреть вольфрамовую нить накала до белого каления, то электроны интенсивно испаряются из нее и образуют внутри баллона своего рода облако. Электронное облако, если оно сохраняется, создает тормозящее электрическое поле, которое противодействует дальнейшему испарению электронов.

2 — батарея, присоединенная к нити накала и к аноду, создает между ними электрическое поле. Поле, показанное на фигуре, заставляло бы положительный заряд двигаться от анода к нити накала; в действительности под действием этого поля отрицательный заряд перемещается от нити накала к аноду.

3 — при накаленной нити и приложенном поле поток электронов движется через лампу к аноду. Если изменить направление поля на обратное, то электроны отталкиваются назад, и тока в лампе нет. Если увеличивать приложенное поле, то поток электронов достигает максимума, когда все электроны, испаряющиеся с катода, попадают на анод.

Лампа, в которой создан хороший вакуум, наполняется облаком электронов, подобно молекулам насыщенного пара. Если между катодом и анодом лампы приложить электрическое поле соответствующей величины и направления, то электронное облако будет перемещаться к аноду, и пойдет ток. Облако электронов ослабляет поле; некоторые электроны отталкиваются отрицательным зарядом облака назад, к катоду, поэтому ток через лампу мал.

Только приложив очень большое напряжение, мы получим максимальный ток, когда все электроны проносятся в направлении анода по мере их «испарения». Если теперь приложить еще большее напряжение, то увеличить ток уже не удастся. Этот неизменный максимальный ток называется током насыщения . (Смысл слова «насыщение» здесь, к сожалению, расходится со значением этого слова в выражении «насыщенный пар». Понятие «ток насыщения» вызывает представление о том, как молекулы пара уносятся сильным ветром сразу же после испарения — мечта хозяйки, которой приходится сушить белье.)
