Указание . Электроны, которые ударяются об экран, должны обладать максимальной скоростью пучка, иначе они вообще не смогут возбудить свечение.

В современных телевизионных трубках отклонение электронного пучка осуществляется не электрическими, а магнитными полями. Вскоре вы увидите, что их можно использовать вместо электрических полей.

Энергия электрического поля. Волны

[Оставшаяся часть этой главы описывает необыкновенные явления, находящие полное объяснение и подтверждение при более серьезном изучении, чем то, которое предлагается здесь. Тем не менее она проливает некоторый свет на понятие электрической энергии и дает представление об электромагнитных волнах.]

Движущиеся заряды переносят с собой создаваемые ими поля, силовые линии поля движутся вместе с зарядами, подобно тому, как пышные усы — вместе с их обладателем. Во всем пространстве вокруг проводов электрической цепи, по которым течет ток, должны перемещаться силовые линии [62]. Именно эти движущиеся силовые линии переносят электрическую энергию от батареи к различным частям цепи через разделяющее их пространство. Силовые линии натягиваются и тянут заряды, поддерживая ток, и передают энергию своей упругой деформации, почти как движущийся приводной ремень.

Это движение сопровождается новым эффектом: появлением магнитного поля, у которого также есть силовые линии (силовые линии совсем иного рода, хотя и с похожей конфигурацией). Магнитное поле, связанное с протеканием тока по цепи, обладает, оказывается, собственным запасом энергии, количество которой пропорционально величине ( сила тока ) 2. Сходство с кинетической энергией, которая пропорциональна величине ( скорость ) 2, наводит на мысль, что энергию магнитного поля можно рассматривать как кинетическую энергию цепи, связанную, возможно, с кинетической энергией движения электронов. Эта «кинетическая энергия» магнитного поля тока дает основание считать, что оно обладает чем-то подобным массе. А потенциальная энергия, присущая электрическим полям, позволяет провести аналогию между их поведением и поведением пружины или растягиваемого шнура. В действительности между обоими видами поля существует взаимосвязь. Вместе взятые они образуют электромагнитное поле, обладающее как «пружинистостью», так и инертностью, или массой. Мы знаем, что в любой среде, которая характеризуется упругостью и массой, могут распространяться волны: вдоль натянутой веревки, вдоль массивной витой пружины, в воздухе — в виде звуковых волн. Таким образом, мы можем высказать смелую догадку и предположить, что в электромагнитном поле могут распространяться волны. И действительно, можно заставить электрическую цепь посылать волны, если быстро изменять текущий по ней ток. Это те самые радиоволны, существование которых столетие назад предсказал Максвелл. Вывод Максвелла представлял собой не просто догадку, а был основан на его математической формулировке законов электрического и магнитного полей.

Электромагнитные волны

В тех случаях, когда ток в цепи быстро меняется и заряды не просто движутся, но движутся с ускорением и замедлением, должны происходить изменения полей. Эти изменения, как мы теперь знаем, распространяются не мгновенно — информация о них достигает удаленных от цепи областей пространства лишь некоторое время спустя. Чтобы понять, как это происходит, рассмотрим цепь с разрывом, наподобие той, о которой говорилось в начале этой главы (фиг. 51). Подключим цепь сначала к батарее, а потом к источнику переменного напряжения. На фиг. 117 показана такая цепь, причем в разрыв включен конденсатор, т. е. две пластины, параллельные друг другу и разделенные воздушным промежутком. Под действием переменного напряжения заряды движутся то к пластинам конденсатора, то от пластин. В этом смысле говорят, что конденсатор проводит переменный ток.

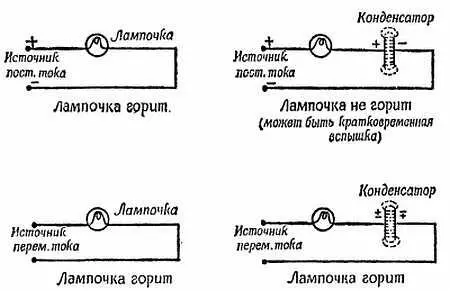

Фиг. 117. Конденсатор в электрической цепи.

Если конденсатор включен последовательно в цепь постоянного тока, лампочка обнаруживает в лучшем случае кратковременный импульс тока. Если цепь с конденсатором подключить к источнику переменного тока, то заряды будут то подходить к пластинам конденсатора, то уходить от них, проходя через лампочку. Поэтому лампочка горит, хотя и менее ярко, чем без конденсатора. Следуя предложению Максвелла, мы представляем себе, что через конденсатор проходит ток изменяющегося электрического поля, который создает магнитное поле с замкнутыми кольцевыми силовыми линиями.
