Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Фиг. 122. Дипольная антенна.

Антенна подключена к источнику переменного напряжения высокой частоты. Изменение напряжения происходит очень быстро.

1 — источник напряжения включают в момент, когда напряжение равно нулю. Стержни не заряжены.

2 — напряжение, величина заряда и поле возрастают, этим сопровождается движение зарядов по стержням (1/8 периода спустя после включения источника).

3 — напряжение, величина заряда и поле возросли до максимума (1/4 периода после включения источника при незаряженных стержнях).

4— напряжение, величина заряда и поле уменьшаются, удаленные же области поля остаются на своем месте. Участки линий, ближайшие к стержням, стягиваются, и внешние области линий поля превращаются в замкнутые петли.

5 — напряжение и величина заряда равны нулю (1/2 периода после включения источника). Однако поле остается в форме замкнутых петель, которые перемещаются от стержней, «отталкиваемые» вновь образующимися петлями.

6 — по стержням стремительно движутся новые заряды противоположного знака, вновь создавая поле в центральной области. Это нарастающее поле «отталкивает» петли предшествующего поля в области пространства, более удаленные от стержней.

7 — величина нового заряда и вновь появившееся напряжение достигают максимума. Образуется новое поле с обратным направлением стрелок» которое достигает максимума.

8 — картина поля спустя 3/2 периода после показанной выше. Сюда переместились крайние петли. Новая картина поля в окрестности стержней соответствует еще одной перемене знаков.

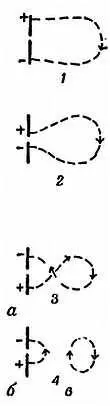

Фиг. 123. Упрощенное объяснение образования петель из силовых линий поля.

Проследите за исчезновением одной силовой линии.

1 — при сближении зарядов, на которых начинается и оканчивается линия, происходит сближение участков линии, прилегающих к стержню, в то время как более удаленные участки остаются неподвижными.

2 — можно представить себе, что заряды каждого знака переходят прямо на противоположный стержень, а не идут к источнику и обратно.

3 — если бы силовая линия оставалась подобной упругой трубке, она перекрещивалась бы, как показано на фигуре а .

4 — с настоящими силовыми линиями такого происходить не может, поэтому они разделяются: а —> б + в .

Фиг. 124. Радиоволны.

Мгновенная картина электрического поля, излучаемого двумя короткими стержнями (такими, как на предыдущих фигурах), подсоединенными к источнику быстропеременного напряжения. Видны замкнутые петли из силовых линий поля, которые отталкиваются по мере образования у стержней новых петель и распространяются дальше в виде радиоволн. Поле в непосредственной близости к стержням, изображенное на предыдущих фигурах, здесь не показано. Радиальные стрелки указывают направление распространения мгновенной картины поля, приобретающей все большие размеры по мере удаления от антенны. Вы должны представлять себе, как эта картина поля распространяется от источника (стержней) со скоростью света, увеличиваясь в размерах по мере удаления. Группа замкнутых петель из силовых линий поля распространяется практически в радиальном направлении от источника, как только выйдет из непосредственной близости к нему. Поэтому интенсивность излучения должна следовать закону обратной пропорциональности квадрату расстояния.

Фиг. 125. Радиоволны, испускаемые небольшой антенной, вблизи поверхности земли.

На фигуре показаны вертикальная антенна и поверхность земли (зеркальное изображение антенны относительно поверхности земли служит нижним «стержнем»); такая система излучает электромагнитные волны над поверхностью земли. Стрелки указывают направление распространения мгновенной картины поля, увеличивающейся в размерах по мере распространения.

Отделившись, петли уносятся со скоростью света; находясь в движении, они и представляют собой свет, хотя их длина волны может не попадать в пределы узкой области длин волн видимого света.

Один за другим следуют периоды переменного напряжения, сопровождаемые появлением все новых и новых групп отделившихся петель-линий поля, изображенных на фиг. 124. Изменяющиеся электрические поля возбуждают в смежных областях пространства переменные магнитные поля; радиоволна — это и есть такое электромагнитное поле, распространяющееся в пространстве.
