Fixed (Неподвижное)

Неподвижное окно отличается от предыдущих отсутствием возможности открыва-ния вообще. У него отсутствует параметр Open (Открыть), зато есть остальные па-раметры, позволяющие описать его габаритные размеры. Такое окно может быть использовано при создании статичных проектов. Например, визуализации проекта интерьера или архитектуры, где не будет задействована анимация или не будут ис-пользованы полуоткрытые окна.

Pivoted (Шарнирное)

Шарнирное окно открывается за счет вращения в отношении центральной верти-кальной или горизонтальной оси. В его параметрах в группе Pivots (Шарниры) есть

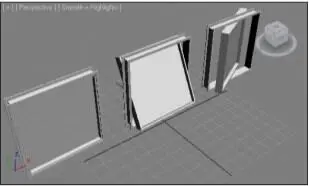

Рис. 2.14. Варианты шарнирного окна

опция Vertical Rotation (Вертикальное вращение), которая позволяет изменить ось вращения окна. На рис . 2.14 показаны варианты подобного окна. Projected (Нацеленное)

Данный тип окна также отличается лишь способом открывания. Оно состоит из трех горизонтальных створок. Две нижние открываются в разные стороны. На рис. 2.15 показаны варианты данного окна.

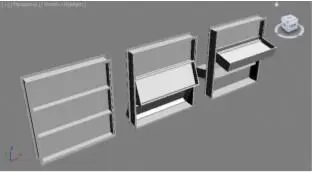

Рис. 2.15. Варианты окна Projected

Sliding (Скользящее)

Последний вид процедурных окон. Открывание происходит вверх - вниз за счет движения нижней перегородки.

Stairs (Лестницы)

Группа процедурных объектов лестниц также находится в списке типов объектов, показанном на рис. 2.1. Раскройте данный список и выберите

пункт Stairs (Лестницы). Перед вами появятся Рис. 2.16. Инструменты созданияинструменты создания процедурных объек- процедурных лестництов — лестниц (рис. 2.16).

LTypeStair (L- подобная лестница)

Лестница, форма которой напоминает букву "L", если смотреть сверху. Создается она в три действия: сначала задается длина одной стороны, затем — другой, а напос-ледок — высота лестницы. На рис. 2.17 показан "первозданный" вид L - подобной лестницы.

Параметры данного объекта разделены на четыре свитка: Parameters (Параметры), Carriage (Несущая часть), Railings (Перила), Stringers (Продольные опоры). Параметры свитка Parameters (Параметры) отвечают за общий внешний вид и ха-рактеристики лестницы.

Рис. 2.17. Простая L -подобная лестница

В группе параметров Type (Тип) можно задать тип лестницы: Open (Открытая), Closed (Закрытая), Box (Глухая). Опробуйте разные типы и обратите внимание на изменения формы лестницы.

В группе Generate Geometry (Создать геометрию) можно указать на необходимые элементы: Stringers (Продольные опоры) , Carriage (Несущая часть) , Handrail (Пе-рила) , Rail Path (Форма перил) .

В свитке Layout (Макет) можно настроить длины пролетов ( Length 1 и Length 2 ), ширину пролетов ( Width ), угол соотношения пролетов ( Angle ) и сдвиг начала сту-пеней второго пролета ( Offset ).

В группе Rise (Подъем) можно задать общую высоту лестницы ( Overall ). Общая высота может быть изменена либо за счет увеличения высоты ступеней ( Riser Ht ), либо за счет увеличения количества ступеней ( Riser Ct ). Нажмите кнопку с булав-кой слева от того параметра, который хотите оставить неизменным, затем изменяй-те высоту лестницы.

В группе Steps (Ступени) можно редактировать толщину ( Thickness ) и глубину ( Depth ) ступеней.

В свитке Carriage (Несущая часть) можно настроить глубину ( Depth ) и ширину ( Width ) опорной балки лестницы.

В свитке Railings (Перила) настраивается внешний вид перил при помощи пара-метров Height (Высота), Offset (Сдвиг), Segments (Сегментация) и Radius (Радиус). Эти параметры активны лишь в случае, если наличие перил включено в свитке Parameters (Параметры).

Последний свиток, Stringers (Продольные опоры), содержит параметры, позво-ляющие настраивать внешний вид продольных опор лестницы: Depth (Глубина), Width (Ширина), Offset (Сдвиг).

Таким образом, существует масса параметров, позволяющих преобразить угловую лестницу. На рис. 2.18 показаны разные варианты угловых лестниц.

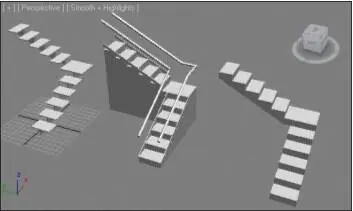

Рис. 2.18. Разные варианты угловых лестниц

Spiral Stair (Спиральная лестница)

Инструмент Spiral Stair (Спиральная лестница) позволяет создавать спиральные по форме лестницы. Параметры лестницы практически совпадают с параметрами предыдущей лестницы, но в свитке Parameters (Параметры) присутствует опция Center Pole (Центральный столб), позволяющая добавить опорный столб в центре лестницы, а также отдельный свиток Center Pole (Центральный столб), параметры которого позволяют редактировать радиус ( Radius ) и сегментацию ( Segments ) это-го элемента.
